博览园迎宾馆亮化施工CAD图纸

  • 建筑类别:宾馆,酒店
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:灯具,其它
  • 项目所在地:安徽
  • 强电设计:供配电系统,电气照明,其它

该附件为安徽蚌埠博览园迎宾馆亮化工程图纸。

概况:
该项目为安徽省蚌埠湖上升明月(古民居博览园),规划范围5000亩,其中建设用地1314亩,规划建筑面积近30万平方米。计划总投资68亿元。11月正式开工兴建,计划于建成。项目建成后,将是国内规模最大、建筑类型最多、文化内涵丰富、服务设施完善的古民居博览园。
本子项为迎宾馆亮化工程。

设计范围:
主楼、接待厅宴会厅、中餐厅、客房、连廊配电和控制系统;灯具安装节点;总平配电等。

部分图纸摘录:

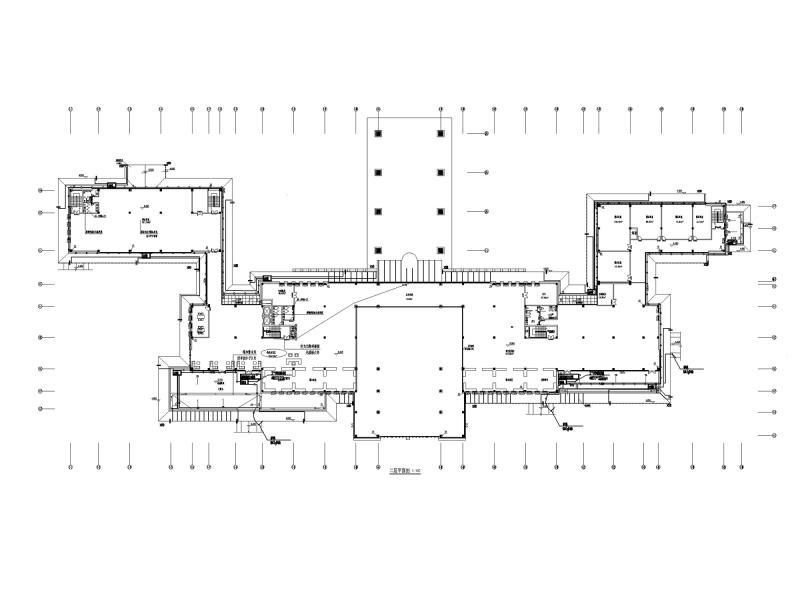

配电平面图

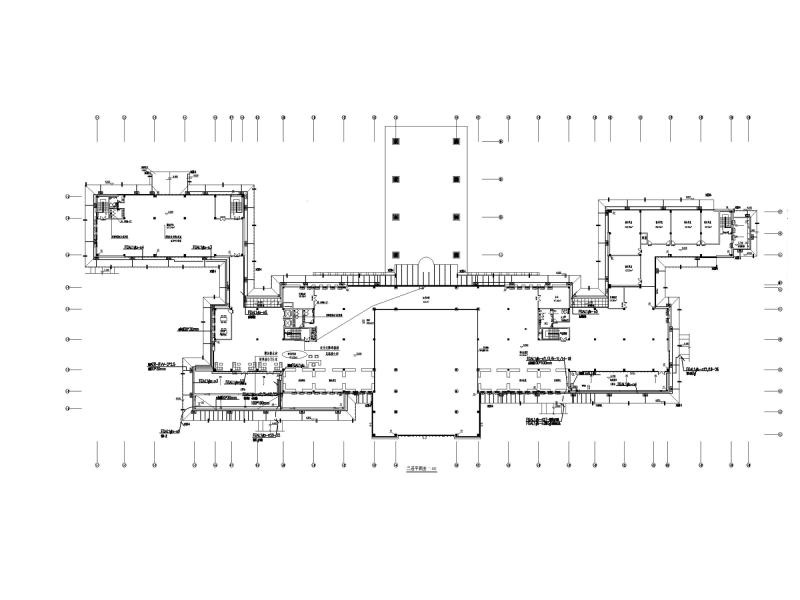

平面控制图

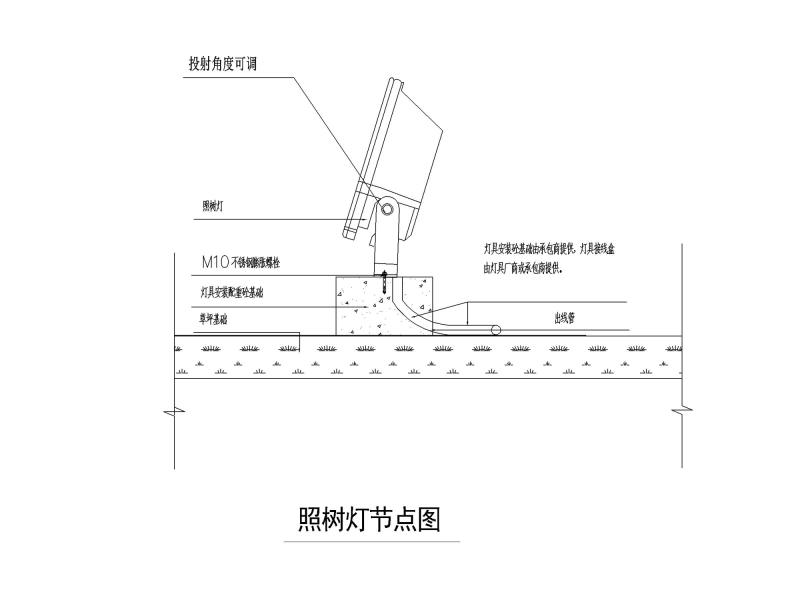

照树灯节点图

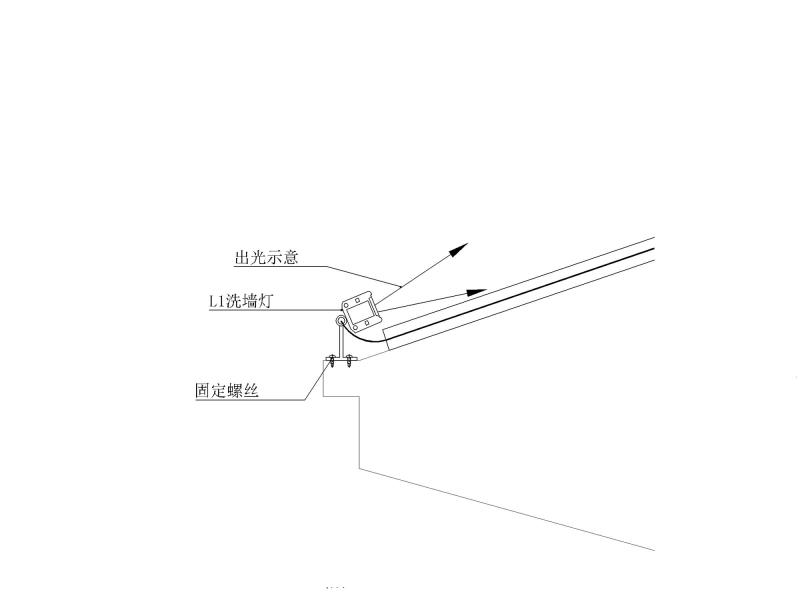

洗墙灯安装节点

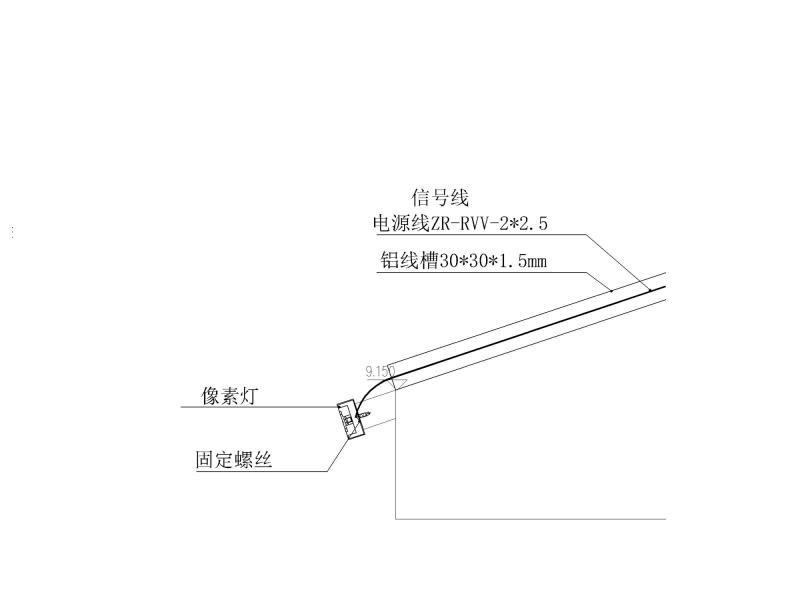

像素灯安装节点



灯具图例


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 亮化施工图纸 - 1
    亮化施工图纸 - 1
  • 亮化施工图纸 - 2
    亮化施工图纸 - 2
  • 亮化施工图纸 - 3
    亮化施工图纸 - 3
  • 亮化施工图纸 - 4
    亮化施工图纸 - 4
  • 亮化施工图纸 - 5
    亮化施工图纸 - 5
  • 亮化施工图纸 - 6
    亮化施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
