4层钢筋砼框架结构综合楼电气施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:8393.74平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:防雷接地
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:辽宁
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,综合布线系统,有线电视和卫星接收系统,其它

该附件为辽宁钢筋砼框架结构综合楼 电气施工图

概况:
该项目为辽宁大连机器公司综合楼,建筑占地面积2235.32m ,建筑面积8393.74m,本建筑属于民用建筑,耐火等级为二级,建筑设计结构形式为钢筋砼框架结构,局部压型钢板复合保温卷材防水屋面。抗震设防烈度7.5度,建筑使用年限50年,屋面防水等级Ⅱ级。室内地面标高±0.000相当于绝对标高29.60m。

设计范围:
供配电系统;照明系统;桥架干线;防雷接地系统;
有线电视系统;消防电源监控系统;火灾报警系统;
综合布线系统;监控系统;门禁系统。

部分图纸摘录:

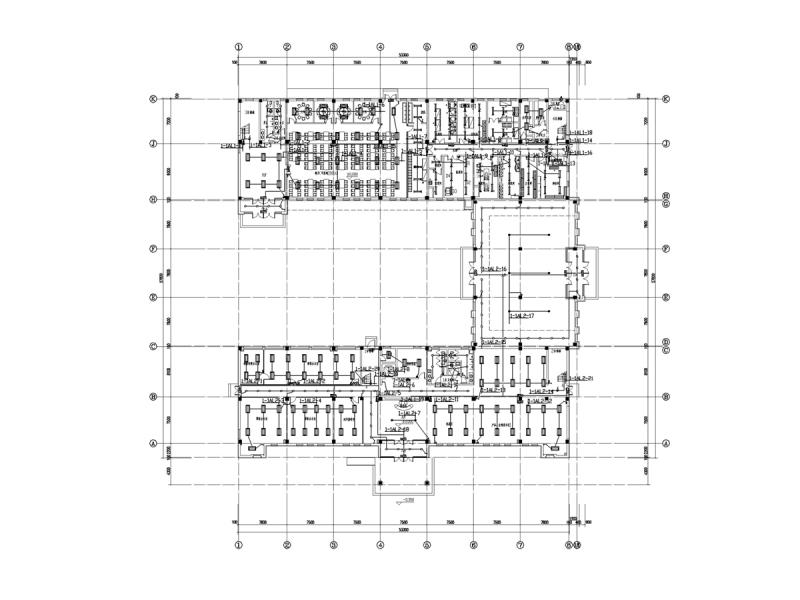

照明平面图

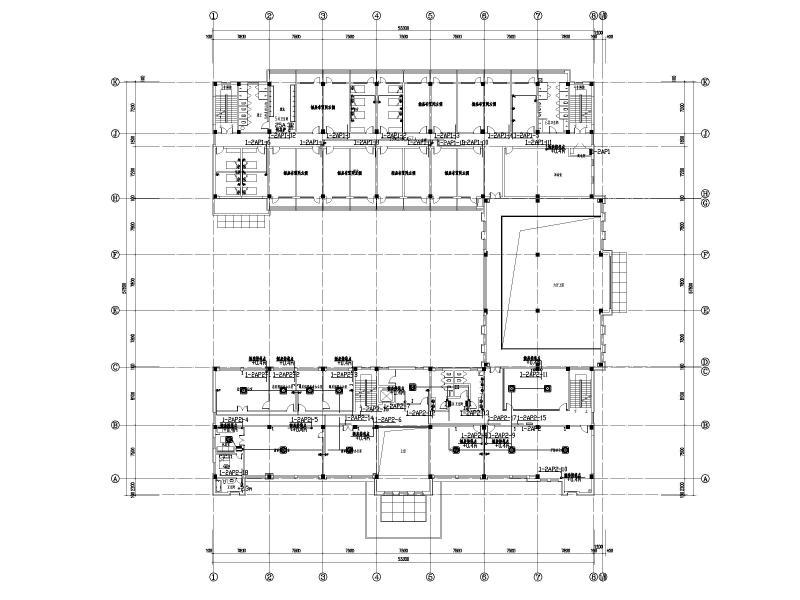

电力平面图




桥架及干线平面图

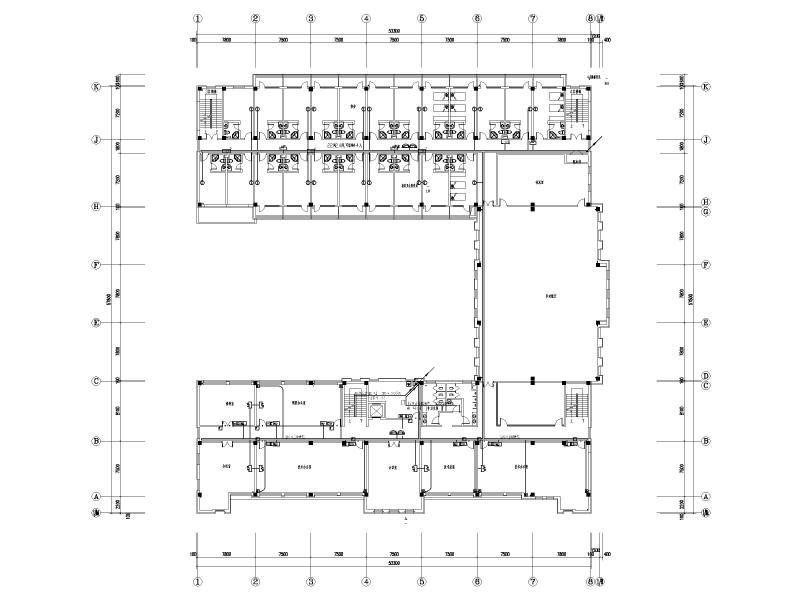

综合布线、监控、门禁及电视平面布置图

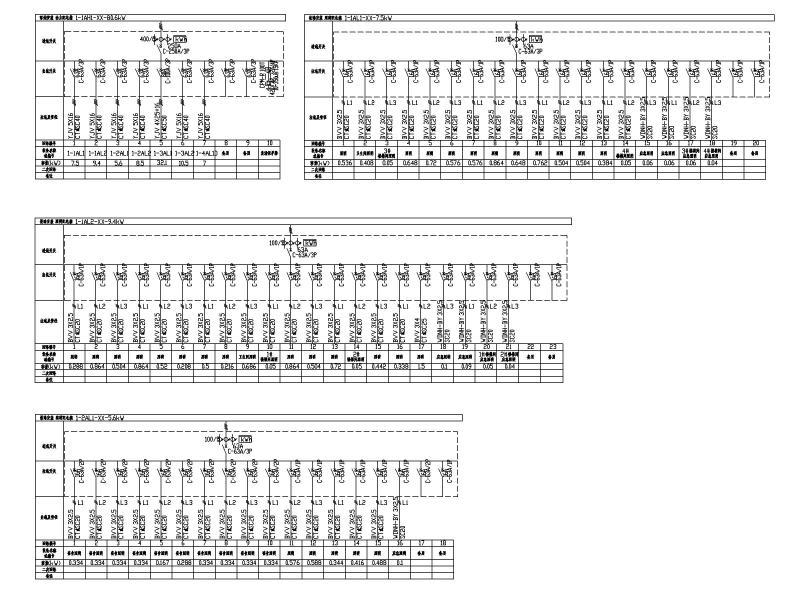

配电箱系统图


干线系统图



消防电源监控系统图
综合布线、监控、门禁系统图



有线电视系统图


避雷带安装




防雷接地装置示意图


以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 框架结构钢筋图纸 - 1
    框架结构钢筋图纸 - 1
  • 框架结构钢筋图纸 - 2
    框架结构钢筋图纸 - 2
  • 框架结构钢筋图纸 - 3
    框架结构钢筋图纸 - 3
  • 框架结构钢筋图纸 - 4
    框架结构钢筋图纸 - 4
  • 框架结构钢筋图纸 - 5
    框架结构钢筋图纸 - 5
  • 框架结构钢筋图纸 - 6
    框架结构钢筋图纸 - 6
  • 框架结构钢筋图纸 - 7
    框架结构钢筋图纸 - 7
  • 框架结构钢筋图纸 - 8
    框架结构钢筋图纸 - 8
  • 框架结构钢筋图纸 - 9
    框架结构钢筋图纸 - 9
  • 框架结构钢筋图纸 - 10
    框架结构钢筋图纸 - 10
  • 框架结构钢筋图纸 - 11
    框架结构钢筋图纸 - 11
以上是部分截图,请下载附件后查看完整高清内容
