50层框筒结构办公塔楼结构施工CAD大样图2015

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：超高层建筑
  • 建筑地上层数：50层
  • 建筑地下层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构,混合结构
  • 钢筋混凝土结构：框架核心筒
  • 混合结构：混凝土芯筒-钢框筒
  • 基础形式 ：筏形基础
  • 结构安全等级：二级
  • 地基基础设计等级：甲级
  • 抗震设防烈度：6度抗震
  • 风压：0.35kN/平方米
  • 雪压：0.45kN/平方米
  • 地下室功能：人防,车库
  • 参考图纸：91张
  • 设计年代：近代
该附件是 50层框筒结构办公塔楼 结构施工图 ，出图时间是11月。
建筑概述：建筑结构高度为230.9米。核心筒采用混合结构，钢 结构设计说明 针对核心筒中钢骨以及外框架中部分型钢混凝土柱+型钢砼梁。
附件内含：混凝土结构设计总说明、钢-混凝土混合结构钢 结构设计说明 、基础平面布置图、基础配筋图、墙柱截面随层高变化示意图、墙柱平法施工图、墙柱详图、型钢柱大样图、剪力墙型钢骨柱脚详图、结构模板图及板配筋图、结构平面布置图、梁平法施工图、楼梯结构图等，cad格式，共计图纸91张。

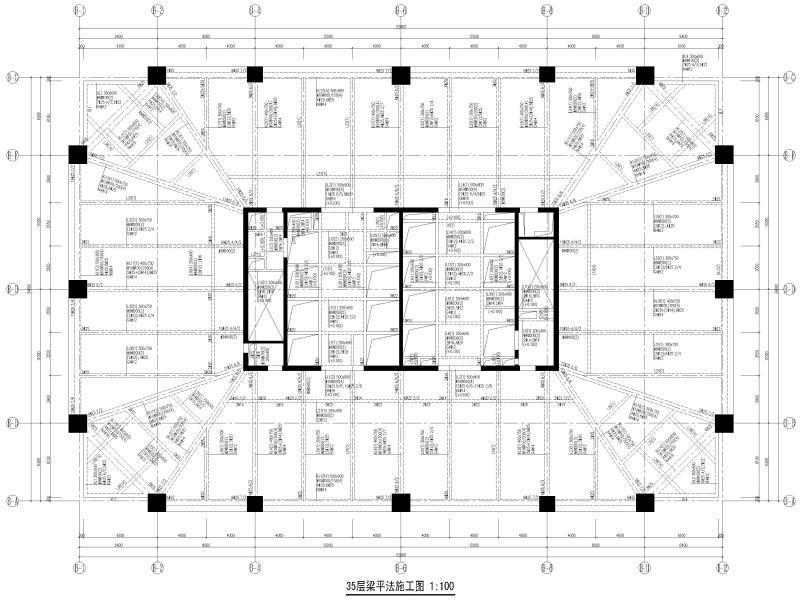

梁平法施工图

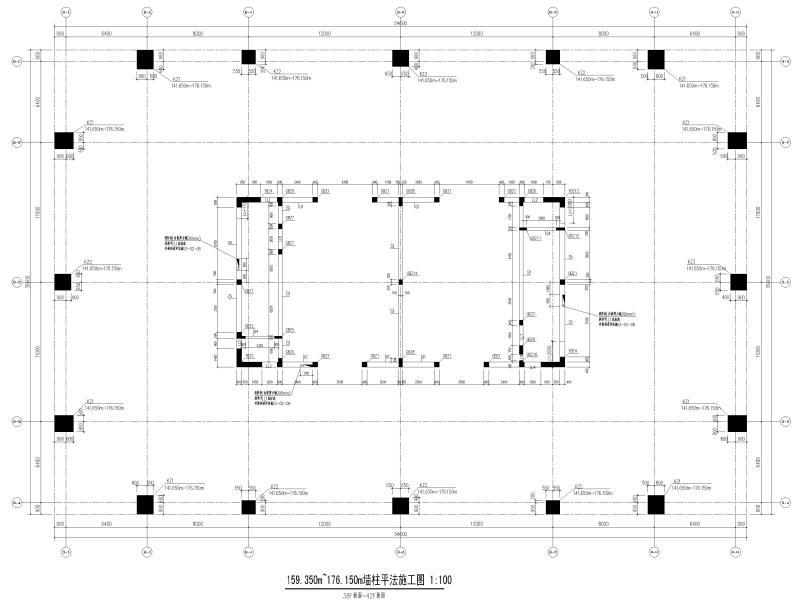

墙柱平法施工图

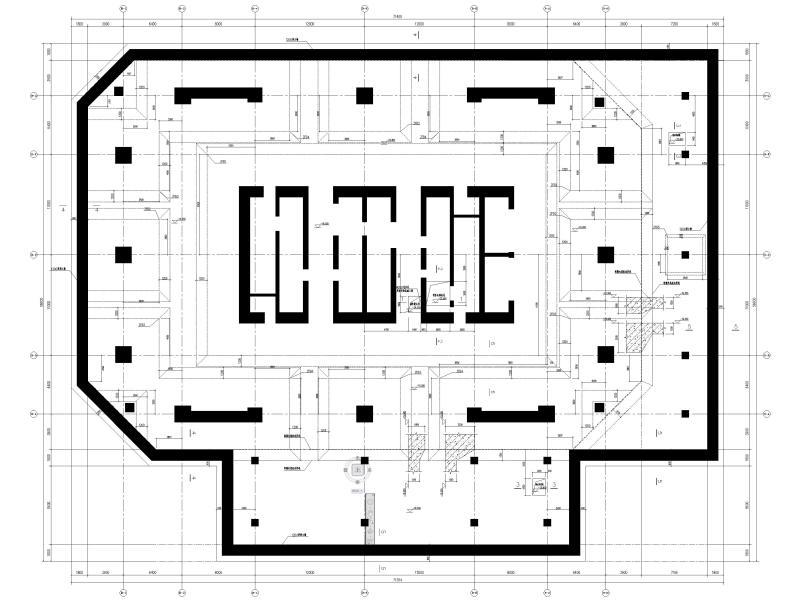

基础平面布置图

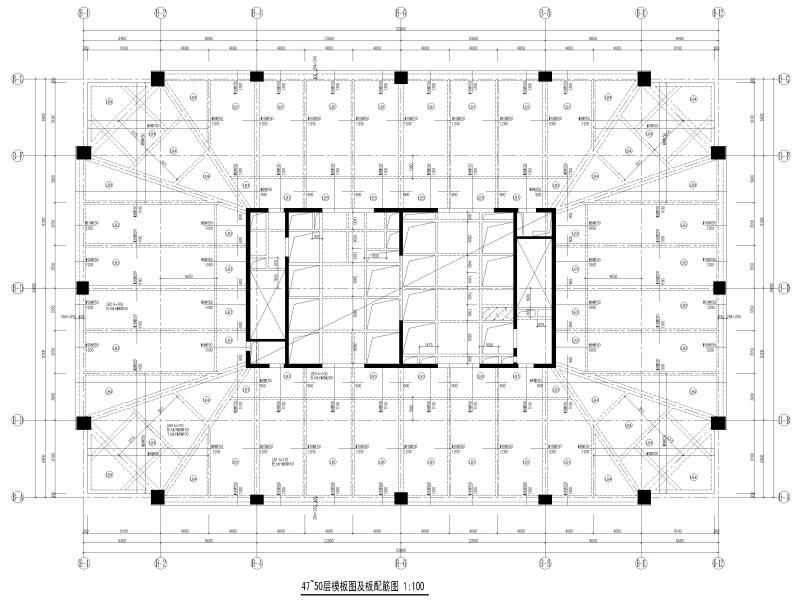

结构模板图及板配筋图

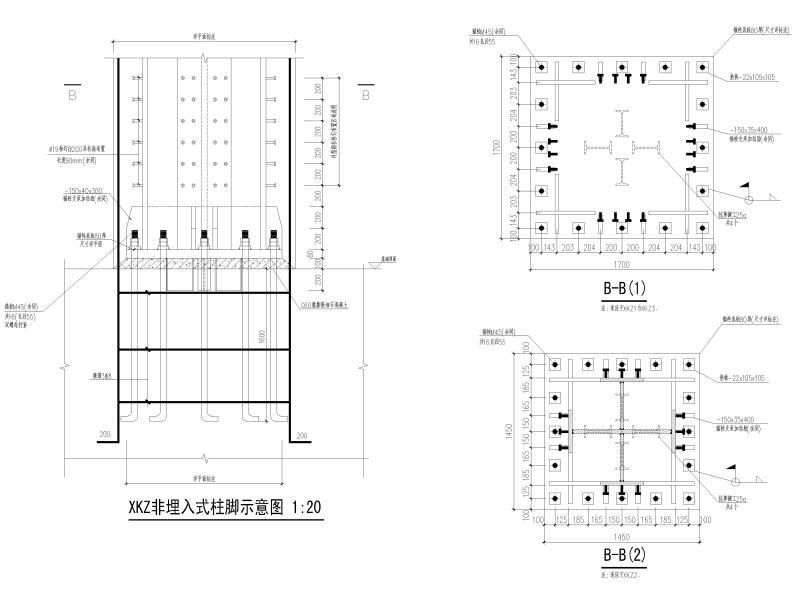

非埋入式柱脚示意图
连梁斜向交叉暗撑构造
吊钩大样

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 办公大样图 - 1
    办公大样图 - 1
  • 办公大样图 - 2
    办公大样图 - 2
  • 办公大样图 - 3
    办公大样图 - 3
  • 办公大样图 - 4
    办公大样图 - 4
  • 办公大样图 - 5
    办公大样图 - 5
  • 办公大样图 - 6
    办公大样图 - 6
  • 办公大样图 - 7
    办公大样图 - 7
以上是部分截图，请下载附件后查看完整高清内容
