住宅大型地下室混凝土结构施工方案图纸CAD

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
该资料为某住宅大型地下室混凝土 结构施工图
其中包含建筑部分施工图,方便与 结构施工图 对应。
图纸说明详细,结构图纸完整,各个节点大样清晰。
地下室建筑平面图
地下室结构平面图
地下室配筋图
地下室板布置图
地下室柱布置图
地下室暖通图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

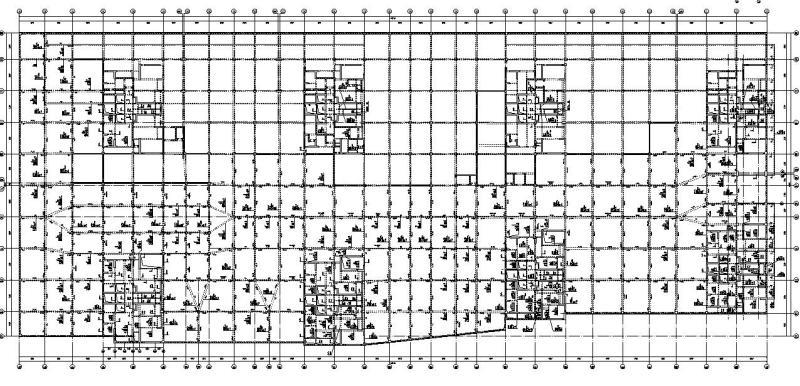

  • 大型混凝土施工方案 - 1
    大型混凝土施工方案 - 1

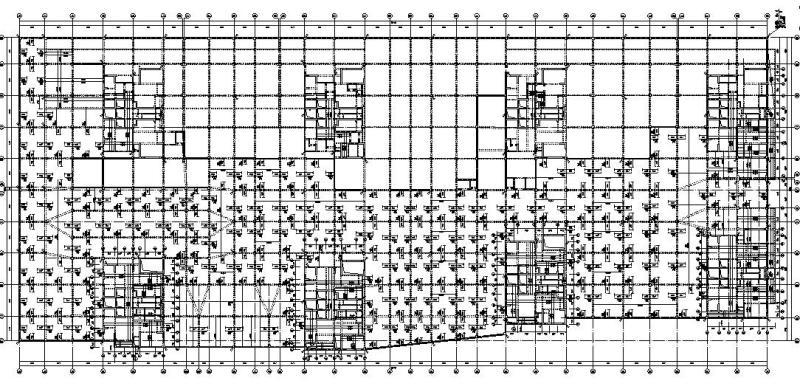

  • 大型混凝土施工方案 - 2
    大型混凝土施工方案 - 2

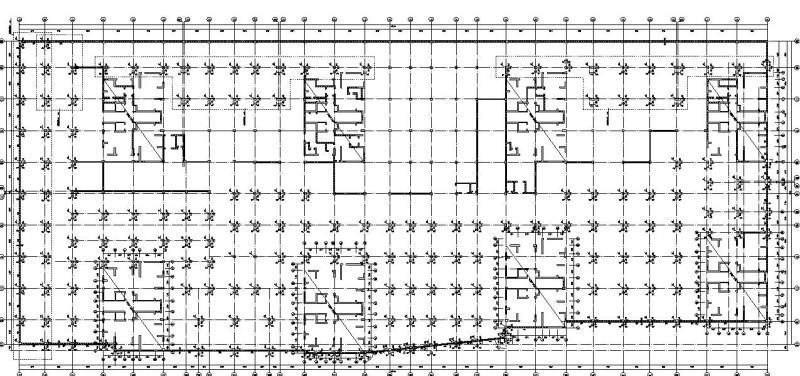

  • 大型混凝土施工方案 - 3
    大型混凝土施工方案 - 3

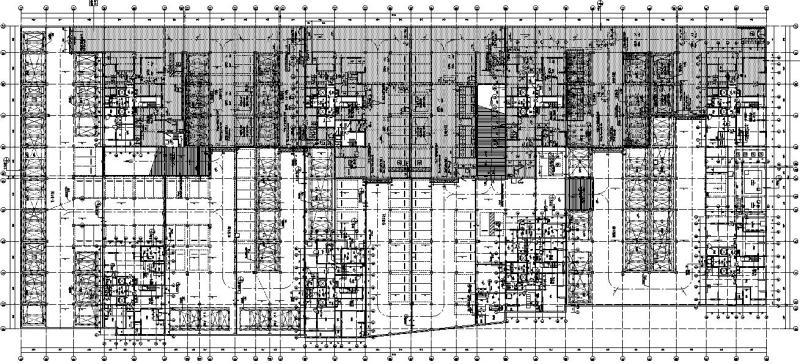

  • 大型混凝土施工方案 - 4
    大型混凝土施工方案 - 4

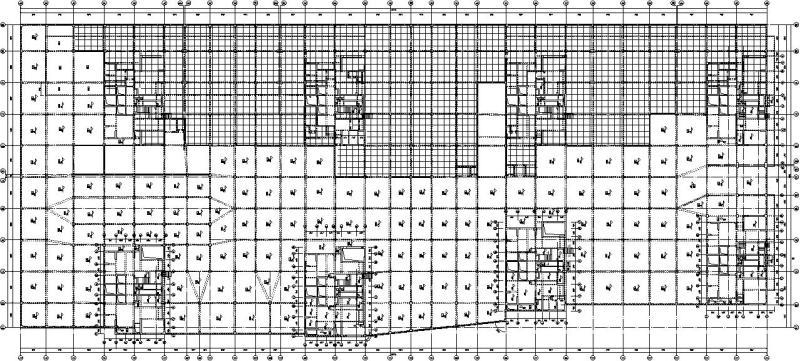

  • 大型混凝土施工方案 - 5
    大型混凝土施工方案 - 5
  • 大型混凝土施工方案 - 6
    大型混凝土施工方案 - 6
以上是部分截图,请下载附件后查看完整高清内容
