单层门式刚架结构后加工车间结施2017_CAD

  • 建筑类别:工业建筑,其他
  • 建筑高度类型:多层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1、3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 特种结构:水池
  • 基础形式 :独立基础,筏形基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:31张
  • 设计年代:近代
该附件是 单层门式刚架结构后加工车间结施 ,出图时间是。
建筑概述:主体厂房1层(局部夹层)9.2米,配料间辅房1层,辅助生产用房3层11.7米,辅房为框架结构。总建筑面积为9009.02平方米。
附件内含:结构设计总说明、基础设计说明、基础平面布置图、梁平法施工图、柱定位及配筋图、柱脚锚栓平面布置图、主厂房结构平面布置图、刚架节点详图、厂房柱间支撑立面图、钢平台结构平面布置图、钢平台楼板配筋图、内隔墙壁柱平面布置图及抗风柱详图、楼梯 结构施工图 、屋面檩条平面布置图、厂房墙架立面图、墙架节点详图、厂房管道支架平面布置图、管道支架详图、板平法施工图、楼梯详图......,cad格式,共计图纸31张。

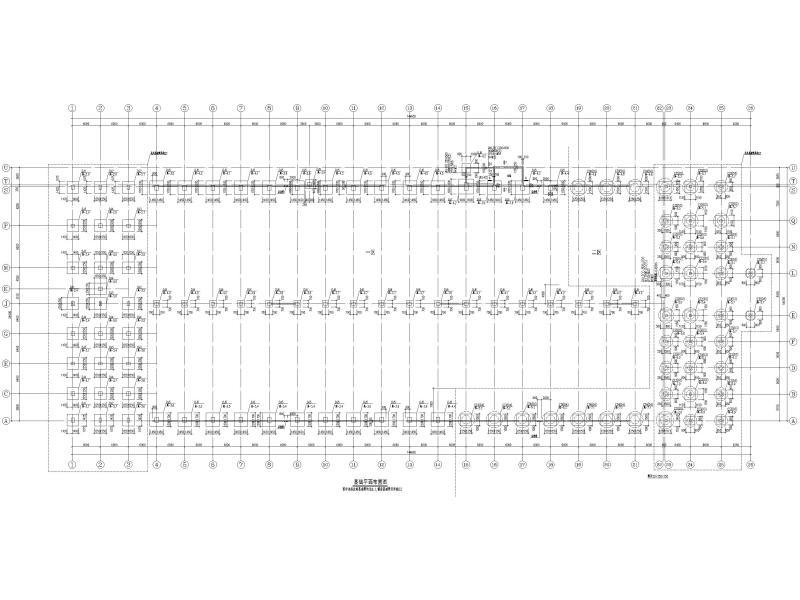

基础平面布置图

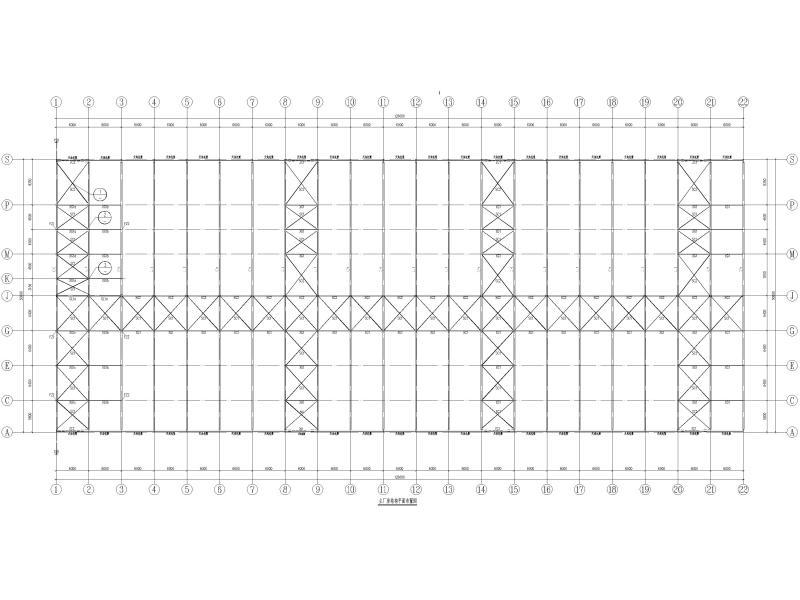

结构平面布置图

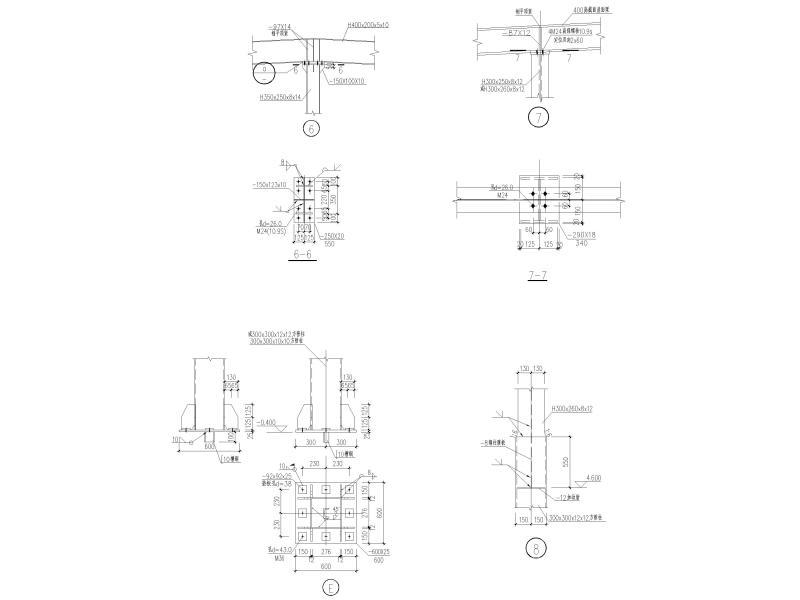

刚架节点详图

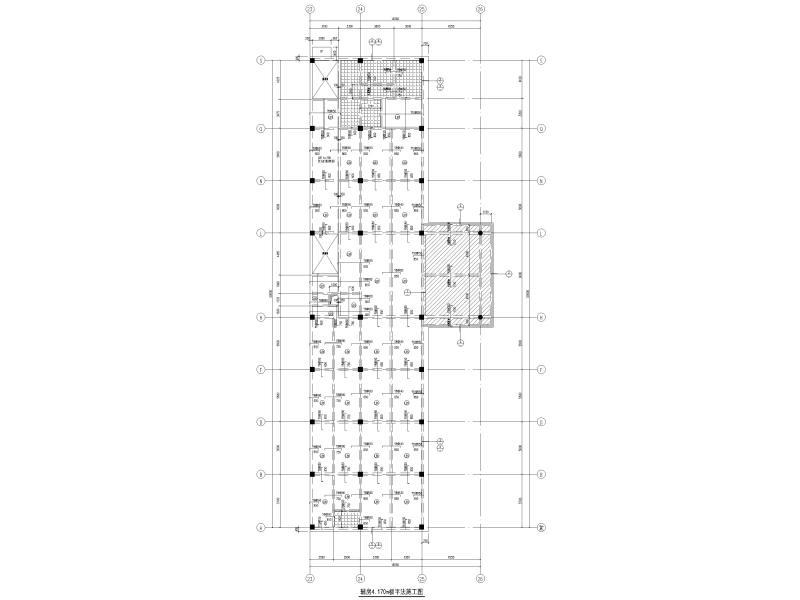

板平法施工图

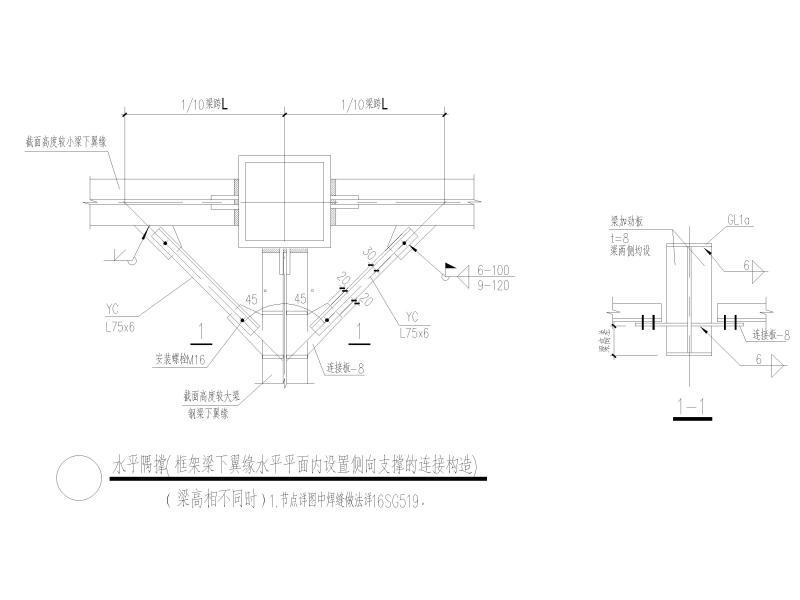

水平隅撑
楼梯结构平面图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 门式刚架结构 - 1
    门式刚架结构 - 1
  • 门式刚架结构 - 2
    门式刚架结构 - 2
  • 门式刚架结构 - 3
    门式刚架结构 - 3
  • 门式刚架结构 - 4
    门式刚架结构 - 4
  • 门式刚架结构 - 5
    门式刚架结构 - 5
  • 门式刚架结构 - 6
    门式刚架结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
