25层办公楼消防报警及照明电气毕业设计方案(CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:2层
  • 图纸设计深度:扩初图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 防雷等级:第二类
  • 强电设计:电气照明,建筑物防雷,接地安全
  • 弱电设计:视频监控系统
该附件为办公楼消防报警及照明系统电气 毕业设计 (含图纸)
一、项目概要
某商业集团办公楼是以办公为主,兼有餐饮、会议、机房、地下车库为一体的综合性建筑,该建筑地下2层,地上25层。-2F主要为办公室,层高3.3m;-1F主要为地下停车场、水泵房、制冷机房、高低压配电室,层高3.3m;1F主要为大餐厅、门厅、商务用房、食品加工区、消防控制室等,层高4.5m;2F主要为小餐厅、宴会厅、主副食加工区、门厅上空等,层高3.3m;3F~4F主要为办公室,层高3.3m; 5F主要为办公室、大会议室,层高为3.3m;6F主要为办公室、大会议室上空,层高3.3m;7~23F为办公室,层高为3.3m;24F主要为设备用房、水箱间,层高为3.3m。总高度为82m,总建筑面积3万。整个建筑除地下室外全部吊顶,吊顶离楼板距离为0.5m。
某商业集团办公楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统机房设在地下一层,每层设有新风机,并配有电动控制的防火阀;防排烟系统设在疏散楼梯、电梯前室、走廊、大厅,其包括送风及排烟两部分,火灾状态下送风机为楼梯间提供正压送风,排烟口打开排烟机启动;水喷淋系统泵房设在地下一层,各层设有喷头及管网,每层设一水流指示器;消火栓系统与喷淋系统泵房共用,各层设有消火栓。
二、设计范围
火灾自动报警及联动系统
照明系统
防雷接地系统设计
电视监控系统设计
电缆电视系统设计

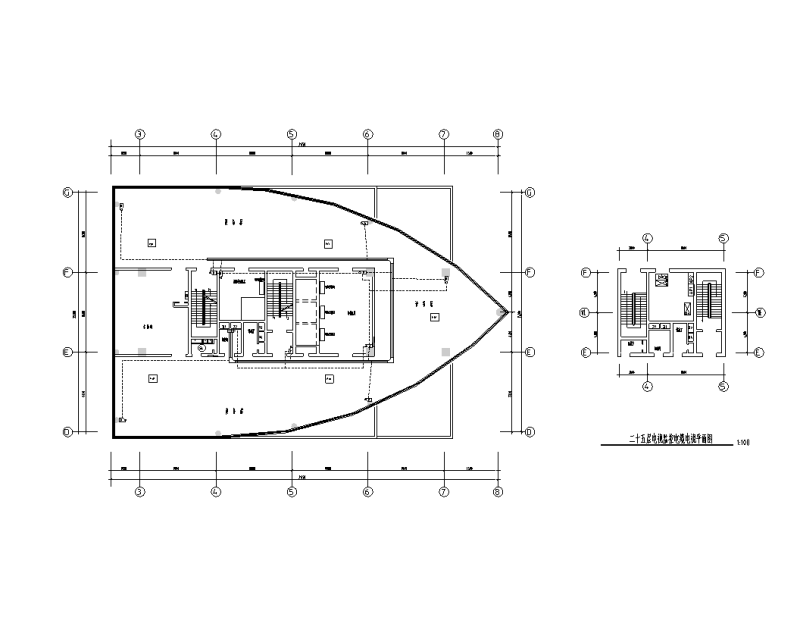

二十四层电视监控电缆电视平面图

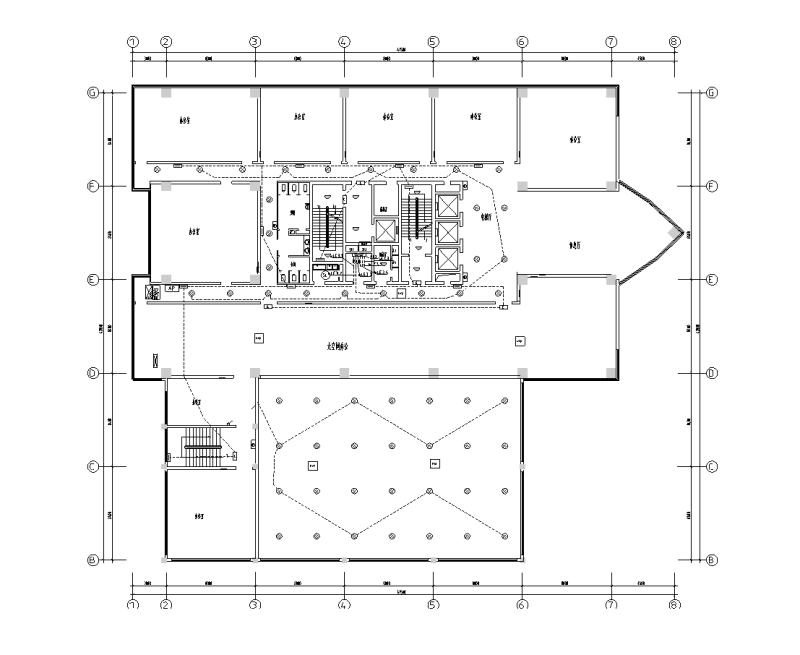

六层疏散照明平面图

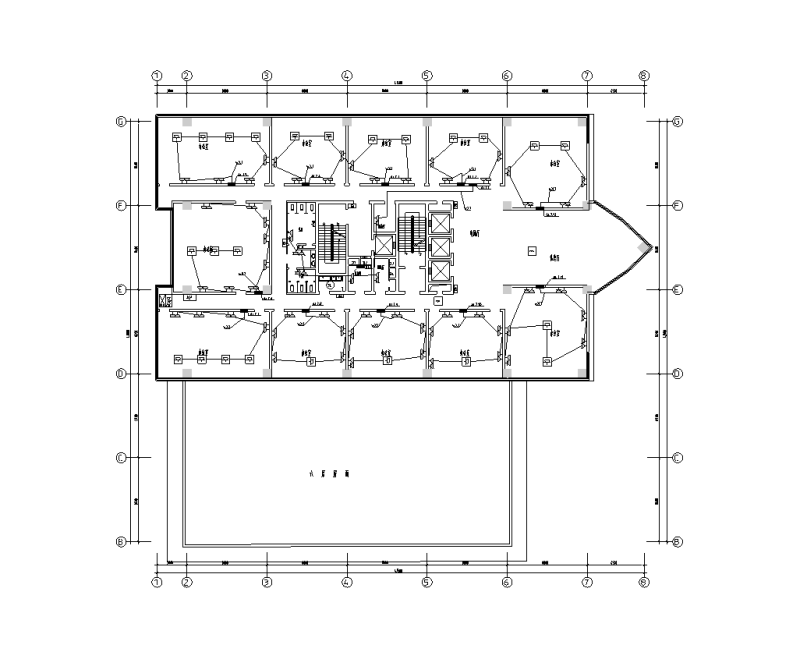

七层插座平面图

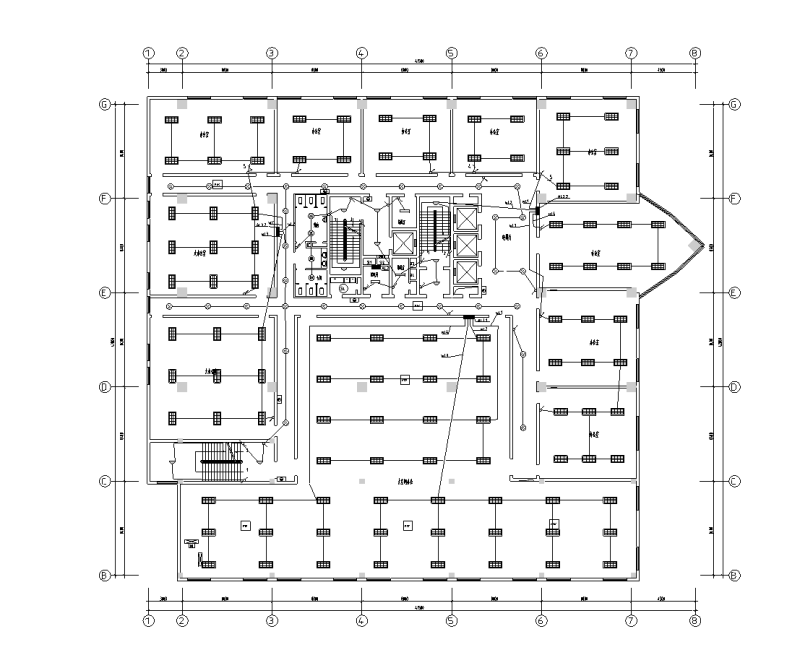

三.四层照明平面图

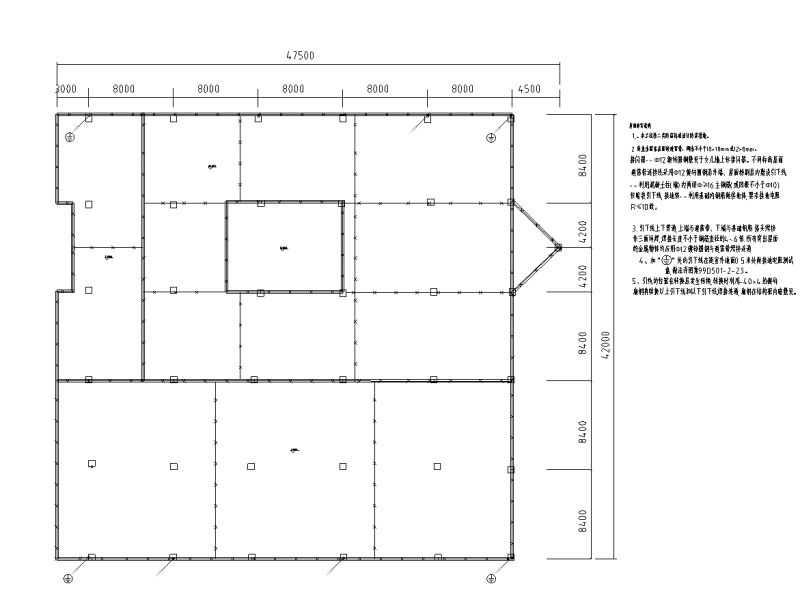

屋顶防雷平面图
闭路电视监控系统图
消防系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 办公楼毕业设计图纸 - 1
    办公楼毕业设计图纸 - 1
  • 办公楼毕业设计图纸 - 2
    办公楼毕业设计图纸 - 2
  • 办公楼毕业设计图纸 - 3
    办公楼毕业设计图纸 - 3
  • 办公楼毕业设计图纸 - 4
    办公楼毕业设计图纸 - 4
  • 办公楼毕业设计图纸 - 5
    办公楼毕业设计图纸 - 5
  • 办公楼毕业设计图纸 - 6
    办公楼毕业设计图纸 - 6
  • 办公楼毕业设计图纸 - 7
    办公楼毕业设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
