城中村改造高层住宅楼电气施工CAD图纸2016

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:20378.63平方米
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:山西
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

该附件为山西太原城中村改造住宅楼 电气施工图

概况:
该项目为山西太原城中村改造项目一期(7#地块)-9号住宅楼。
该项目总建筑面积20378.63m,其中地上19241.16m,地下1137.47m(不含地下二层车库)。地下2层,主楼地上32层,建筑高度99m;裙楼地上二层,建筑高度9m。
该项目地下二层与地库连通,地下一层为设备层,1、2层为商业,主楼3~32层为住宅。 主楼建筑建筑设计结构形式为剪力墙结构,商铺建筑设计结构形式为框架结构,合理使用年限为3类(50年),抗震设防烈度8度。防火设计的建筑分类为一类,其耐火等级为地上一级,地下一级。

设计范围:
低压配电系统;动力配电系统;照明系统;电气火灾监控系统;
防雷保护及其接地;电气设备及配电系统的接地;消防设备电源状态监控系统;
有线电视系统;电话及网络综合布线系统;楼宇可视对讲系统;
闭路电视监控系统;火灾自动报警及消防联动控制系统;消防警报与消防广播系统。

部分图纸摘录:

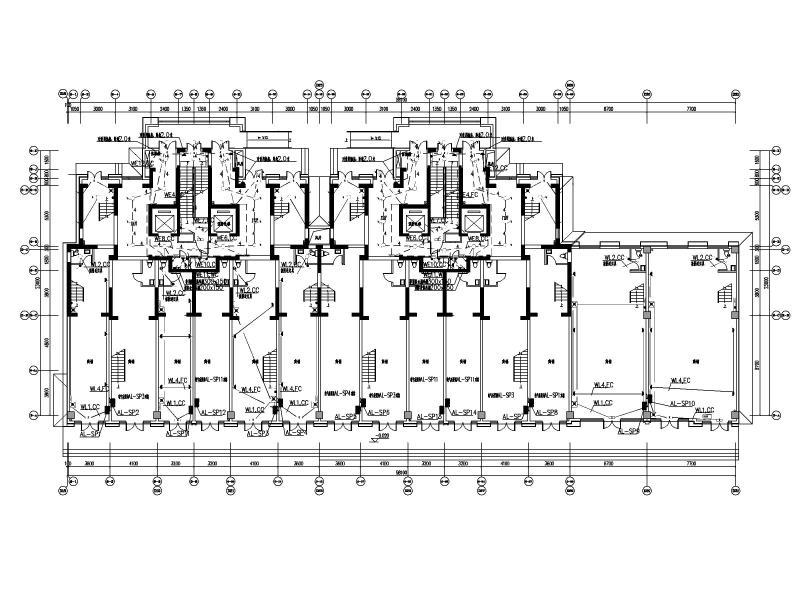

照明平面图

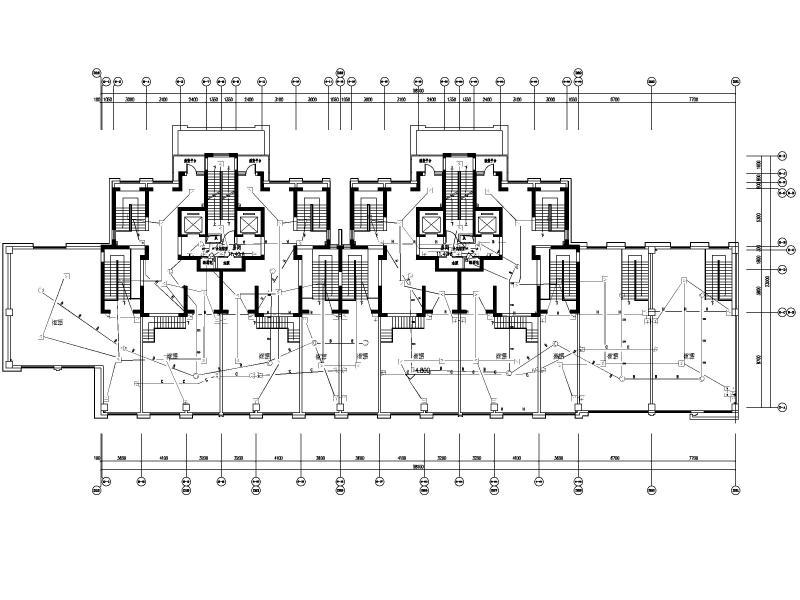

消防弱电平面图

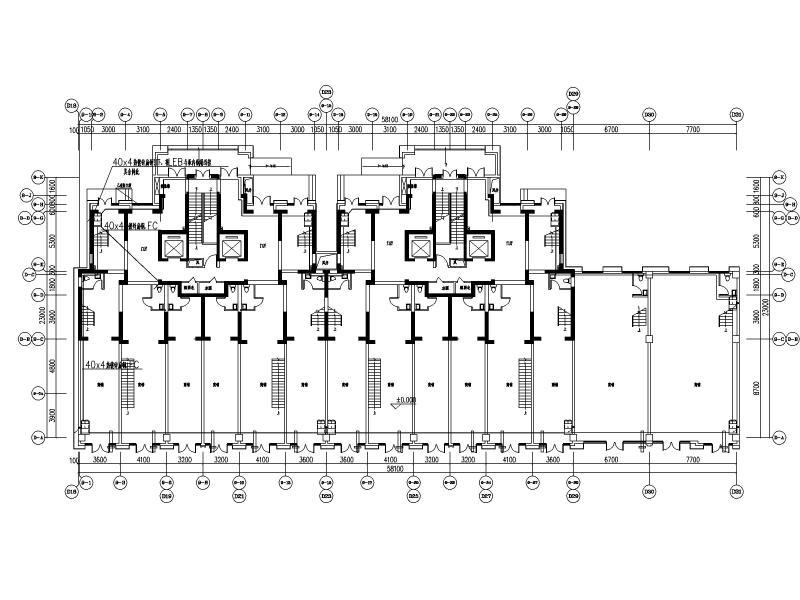

总等电位联结平面图

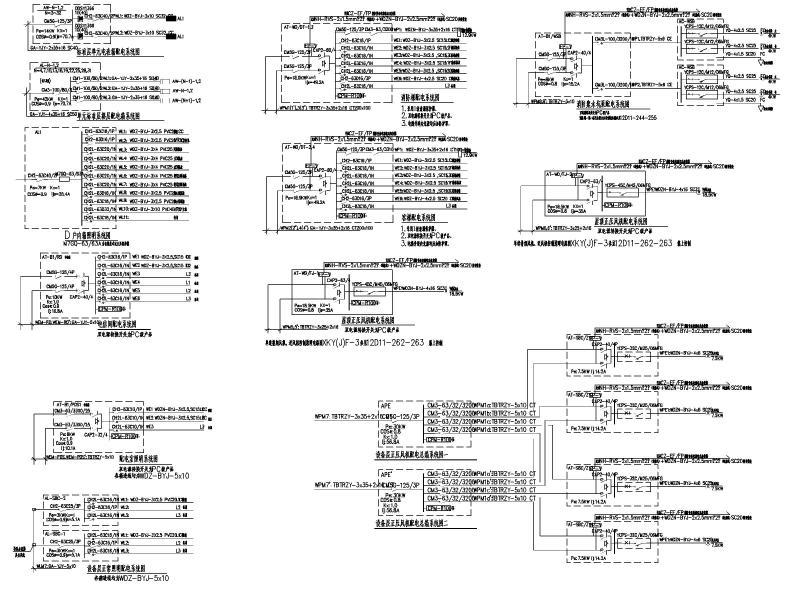

配电系统图

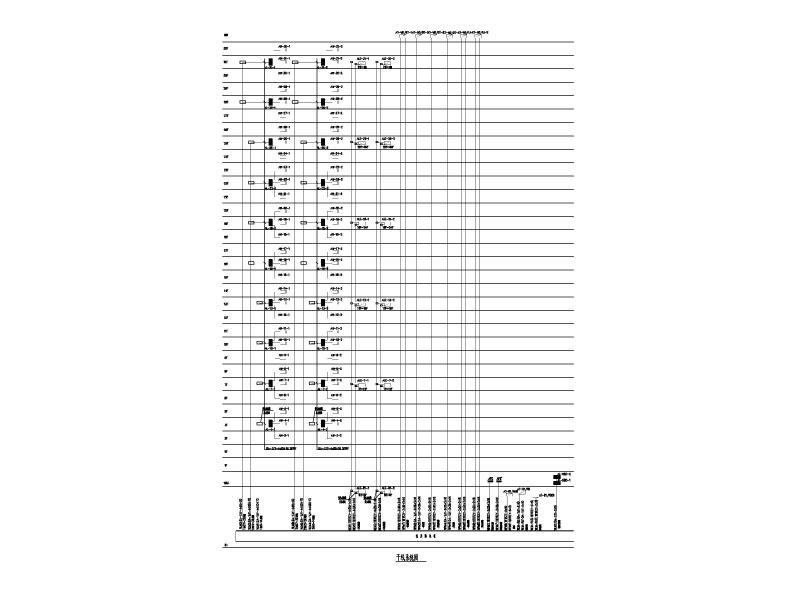

干线系统图
应急照明接线示意图




火灾自动报警及消防联动控制系统图



单元楼宇可视对讲系统图




单元电视系统图
监控系统图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
  • 住宅电气施工图纸 - 10
    住宅电气施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
