4层装配式框架结构幼儿园施工CAD图纸2018

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 抗震设防烈度:7度抗震
  • 参考图纸:20张
  • 设计年代:近代
该附件是 4层装配式框架结构幼儿园施工图 ,出图时间是3月。
建筑概述:该资料为装配式专篇。建筑面积11495.05平方米,高度18.7米,采用预制叠合楼板、预制楼梯板和成品内墙。包含图纸类型5种:建筑、结构、电气、给排水、暖通,后三项只是含有对应专业设计说明。

附件内含:装配式混凝土 结构设计说明 、装配式节点大样、各层预制构件平面布置图、预制板及楼梯典型构件详图、预制墙板建筑平面布置图、装配式建筑电气设计专篇、给排水设计说明、暖通空调施工说明、给排水抗震设计说明及支架安装示意图...... ,cad格式,共计图纸20张。另附PC计算书。

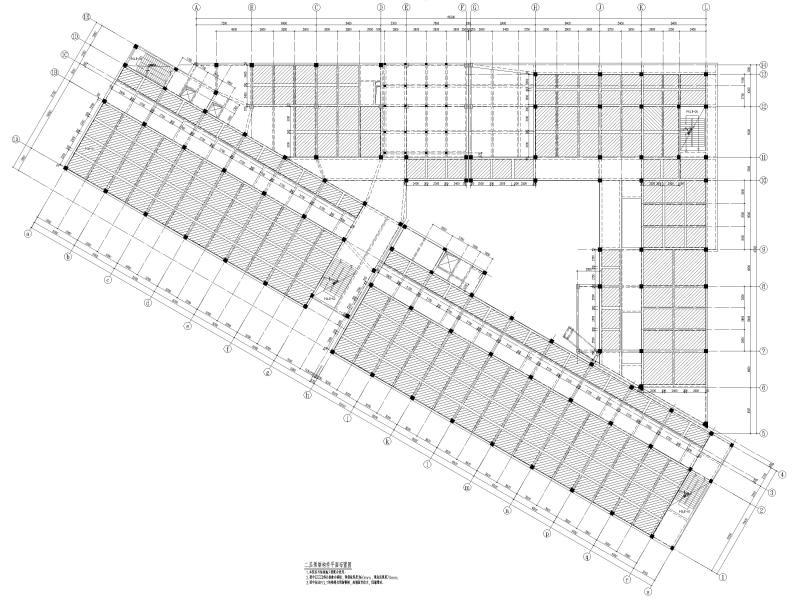

预制构件平面布置图

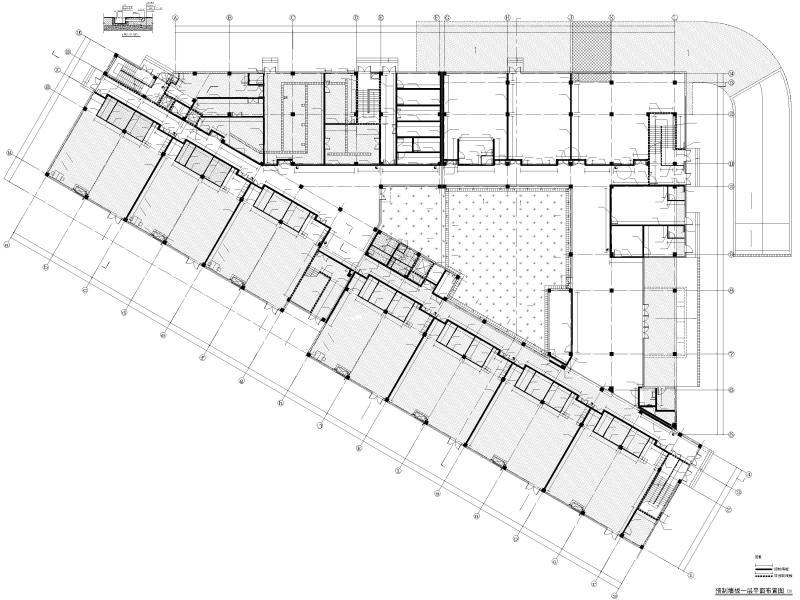

预制墙板建筑平面布置图

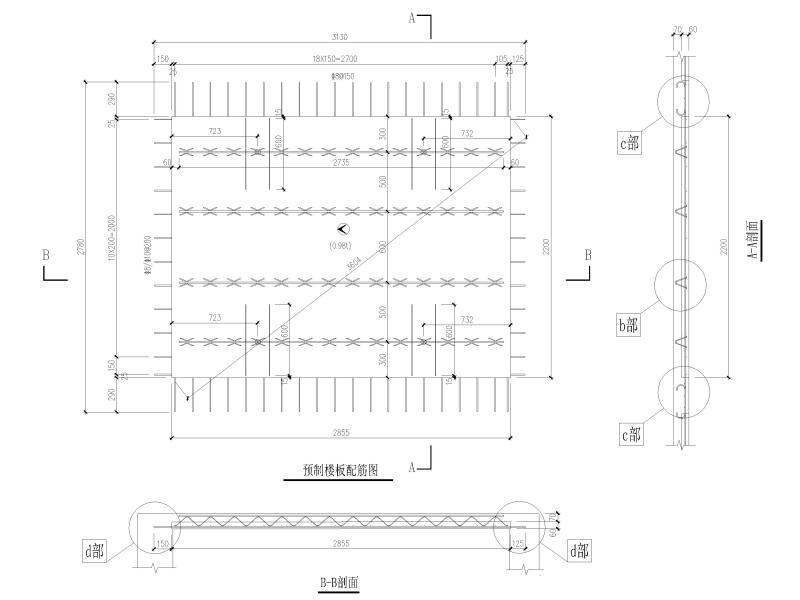

预制楼板配筋图

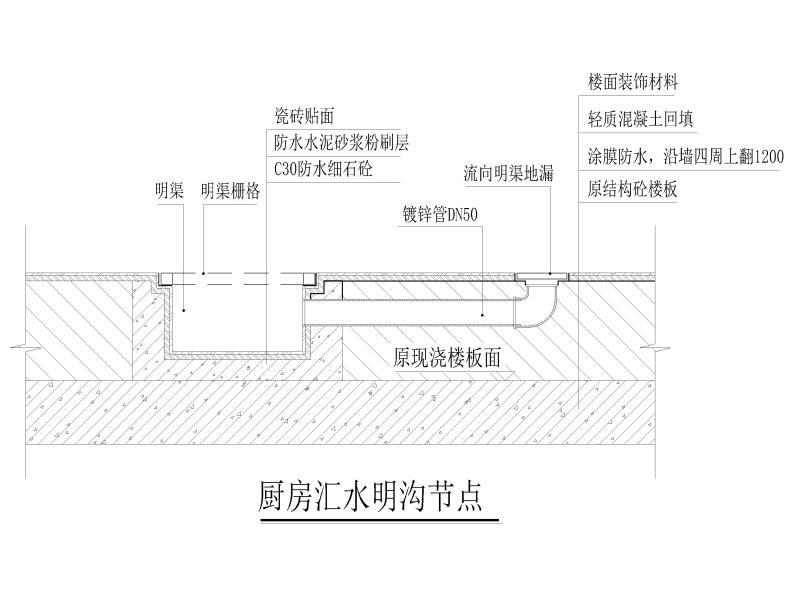

厨房汇水明沟节点

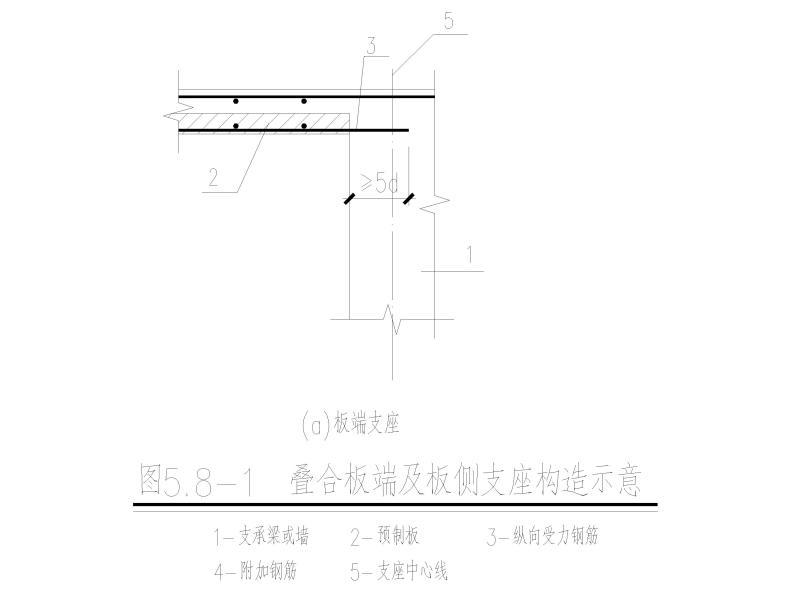

叠合板端及板侧支座构造示意
楼梯连接节点
水管侧向及纵向支撑

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 装配式框架结构 - 1
    装配式框架结构 - 1
  • 装配式框架结构 - 2
    装配式框架结构 - 2
  • 装配式框架结构 - 3
    装配式框架结构 - 3
  • 装配式框架结构 - 4
    装配式框架结构 - 4
  • 装配式框架结构 - 5
    装配式框架结构 - 5
  • 装配式框架结构 - 6
    装配式框架结构 - 6
  • 装配式框架结构 - 7
    装配式框架结构 - 7
以上是部分截图,请下载附件后查看完整高清内容
