高层酒店暖通安装大样图纸CAD

该附件为 高层酒店暖通安装大样图CAD

主要内容:
离心风机(箱)吊装详图,离心风机(箱)落地安装详图,壁式轴流风机安装详图,风管支架详图,轴(混)流风机吊装详图,轴(混)流风机落地安装详图,水平风管穿防火墙做法,多叶送风口/排烟口竖井上安装详图,固定百叶风口竖井上安装详图,单级单吸卧式离心水泵安装详图,典型冷水机组安装详图,两管制风机盘管接管示意图,四管制风机盘管接管示意图(用于餐饮包厢等),风机盘管风管安装详图,空气处理机组水侧配管示意图(二管制)............

部分内容展示:

安装接管大样图

安装接管大样图(二)
安装接管大样图(三)

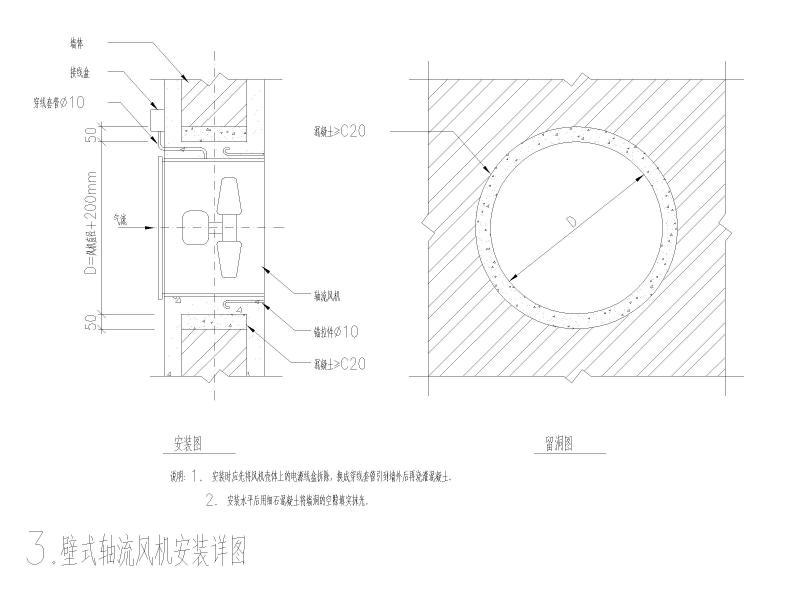

壁式轴流风机安装详图

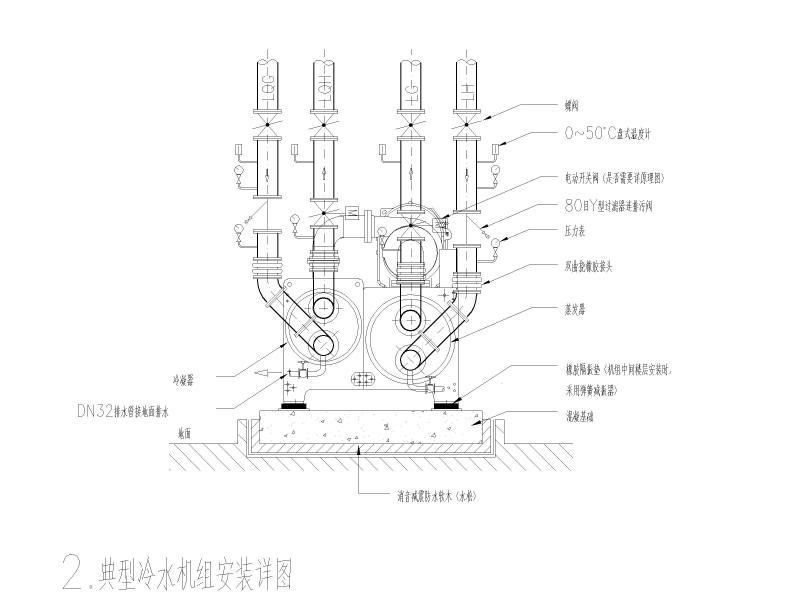

典型冷水机组安装详图
固定百叶风口竖井上安装详图
两管制风机盘管接管示意图
水平风管穿防火墙做法
轴(混)流风机落地安装详图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 酒店暖通图纸 - 1
    酒店暖通图纸 - 1
  • 酒店暖通图纸 - 2
    酒店暖通图纸 - 2
  • 酒店暖通图纸 - 3
    酒店暖通图纸 - 3
  • 酒店暖通图纸 - 4
    酒店暖通图纸 - 4
  • 酒店暖通图纸 - 5
    酒店暖通图纸 - 5
  • 酒店暖通图纸 - 6
    酒店暖通图纸 - 6
  • 酒店暖通图纸 - 7
    酒店暖通图纸 - 7
  • 酒店暖通图纸 - 8
    酒店暖通图纸 - 8
  • 酒店暖通图纸 - 9
    酒店暖通图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
