钢筋混凝土结构IBR反应池全套CAD施工大样图2016

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 特种结构:水池
  • 结构安全等级:一级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:18张
  • 设计年代:近代
该附件是 钢筋混凝土结构IBR反应池全套图2016 ,出图时间是。包含图纸种类3种:结构、电气、给排水。

附件内含:结构设计总说明、顶层配筋图、埋件及套管示意图、池底配筋图、结构剖面图、配筋大样及 节点详图 、构件节点配筋图、电气设计说明、主要设备图例表、配电系统图、配电平面图、接地平面图、自控设计说明、自控平面图、给排水设计说明、各层给排水平面图、给排水剖面图、泵基础_搅拌器_出水堰板大样图等,cad格式,共计图纸18张。

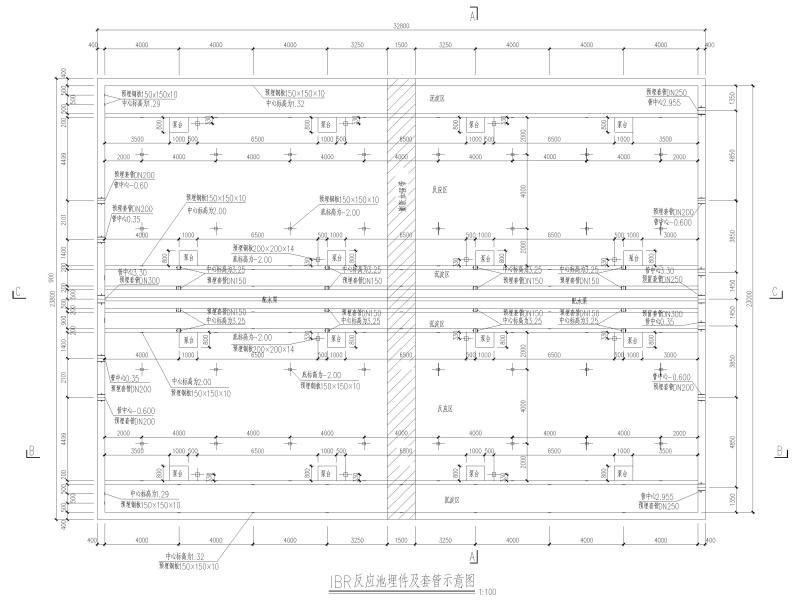

埋件及套管示意图
结构剖面图
反应池顶层给排水平面图

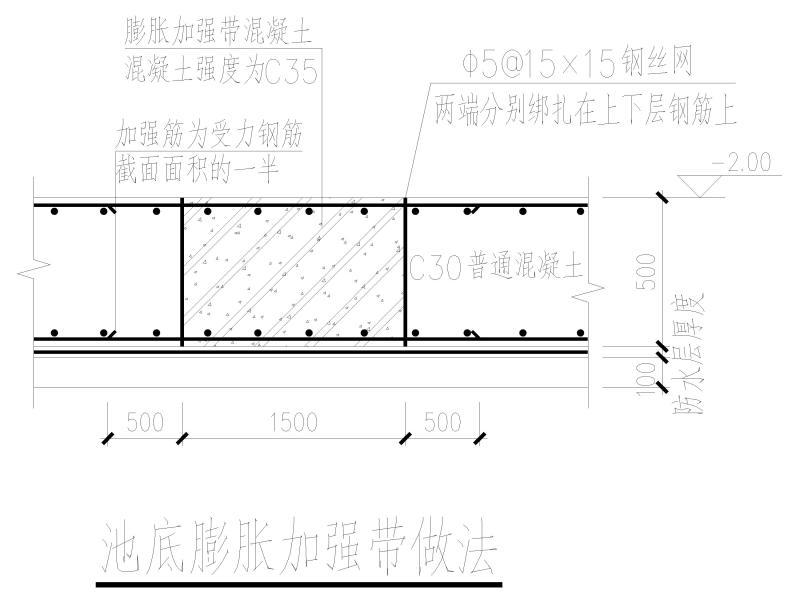

池底膨胀加强带做法

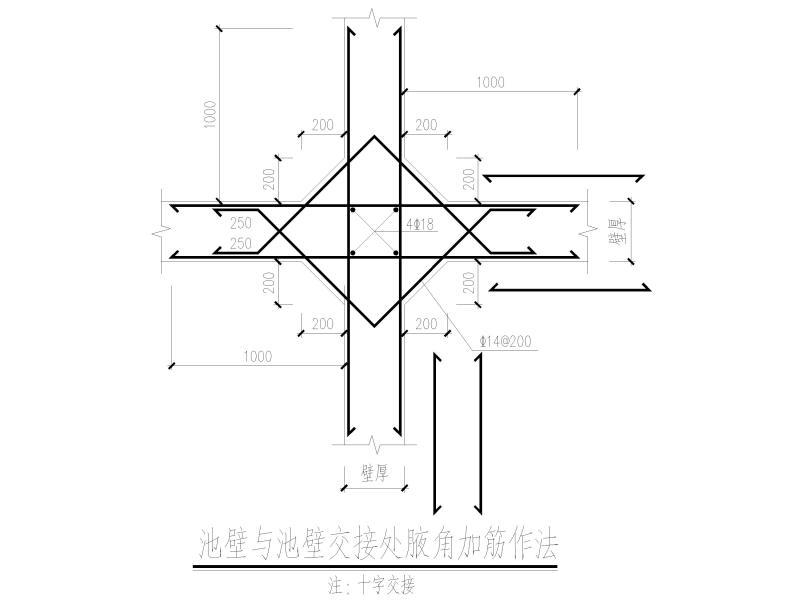

池壁与池壁交接处腋角加筋做法
搅拌器安装示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土结构施工 - 1
    钢筋混凝土结构施工 - 1
  • 钢筋混凝土结构施工 - 2
    钢筋混凝土结构施工 - 2
  • 钢筋混凝土结构施工 - 3
    钢筋混凝土结构施工 - 3
  • 钢筋混凝土结构施工 - 4
    钢筋混凝土结构施工 - 4
  • 钢筋混凝土结构施工 - 5
    钢筋混凝土结构施工 - 5
  • 钢筋混凝土结构施工 - 6
    钢筋混凝土结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
