2层框架结构公用总配电房结施CAD施工图纸2019

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件是 2层框架结构公用总配电房结施图2019 ,出图时间是。

附件内含:结构设计总说明、各层结构平面图、柱平法施工图、梁平法施工图、楼梯详图、细部大样等,cad格式,共计图纸10张。

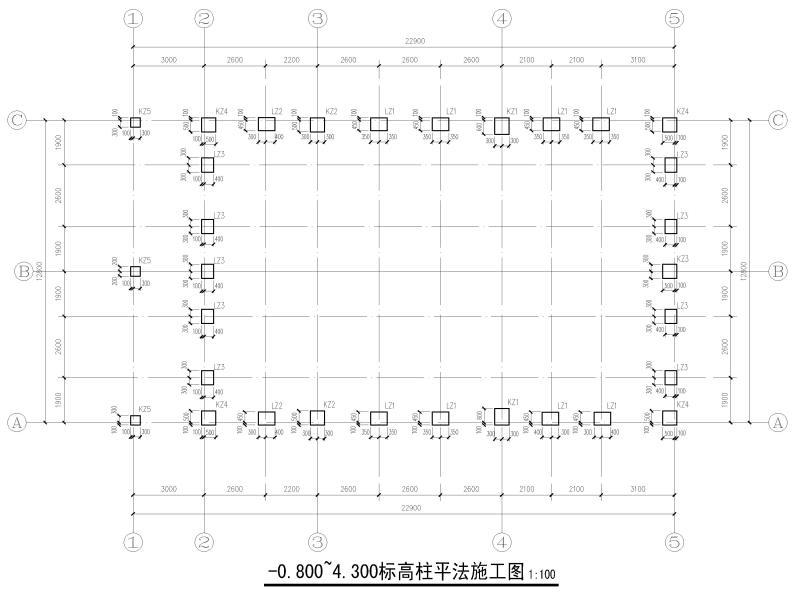

柱平法施工图

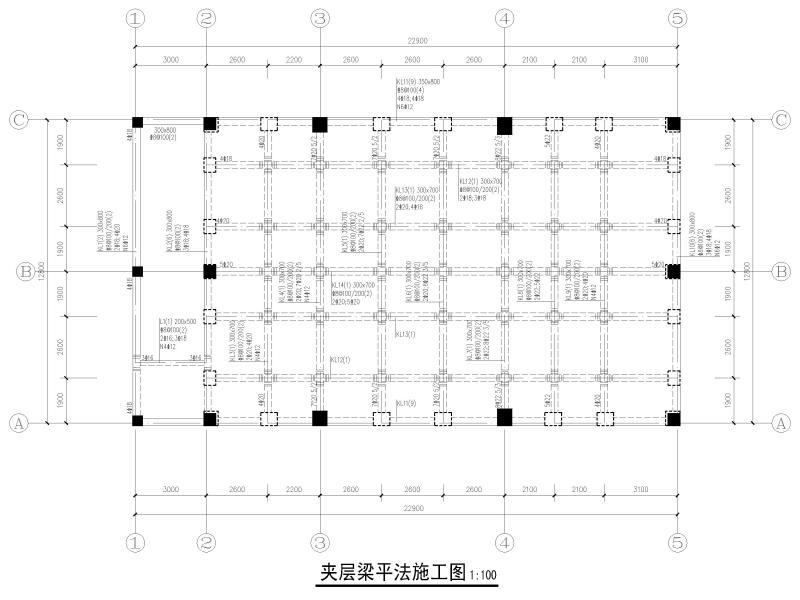

梁平法施工图
屋面层结构平面图

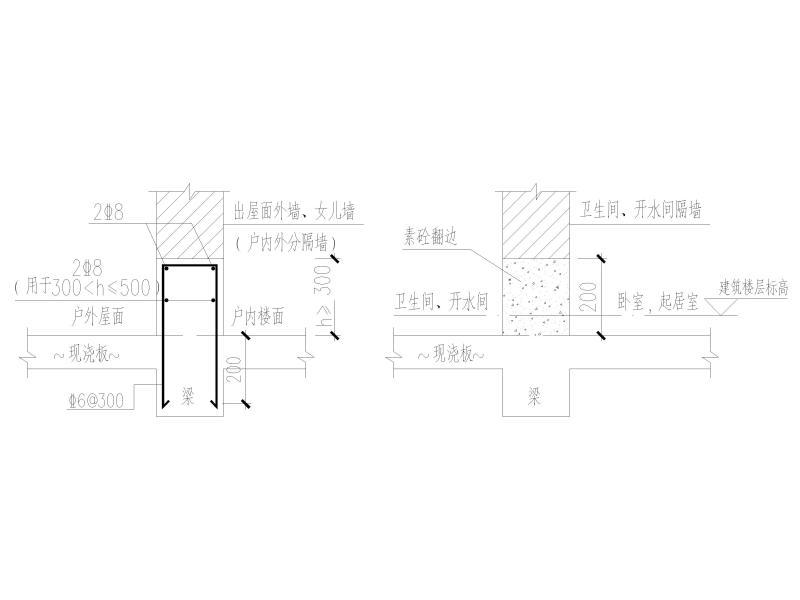

素混凝土翻边做法

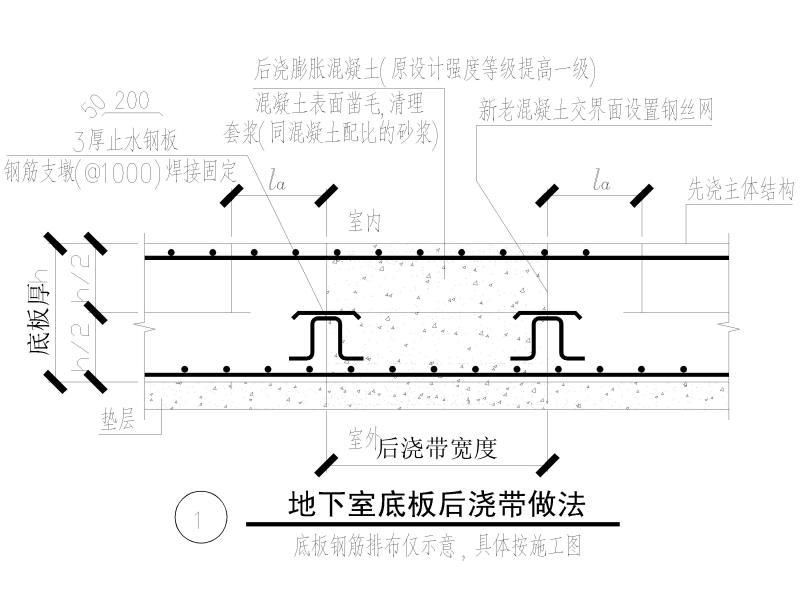

地下室底板后浇带做法
楼梯平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1
  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2
  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
  • 框架结构结构施工图 - 5
    框架结构结构施工图 - 5
  • 框架结构结构施工图 - 6
    框架结构结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
