企业10层小高层宿舍混凝土结构施工方案图纸CAD

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
该资料为某企业十层小高层宿舍混凝土 结构施工图
图纸说明详细,结构图纸完整,各个节点大样清晰。
项目为标准混凝土框架结构宿舍,包含所以平面及节点大样结构说明。
结构平面图
屋顶结构平面图
结构配筋图
结构柱布置图
结构基础布置图
楼梯布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层混凝土结构施工 - 1

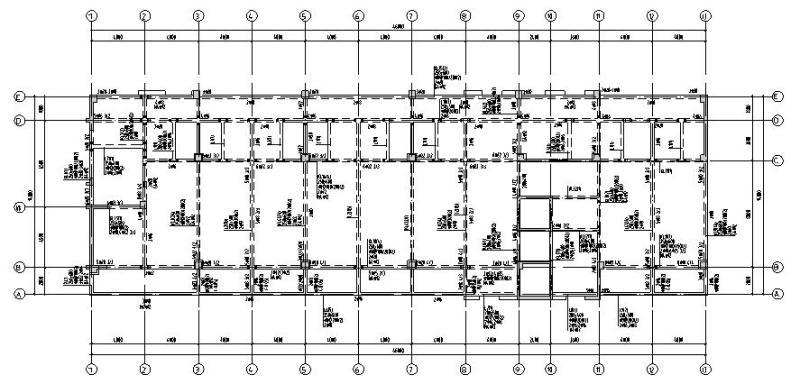

    高层混凝土结构施工 - 1
  • 高层混凝土结构施工 - 2

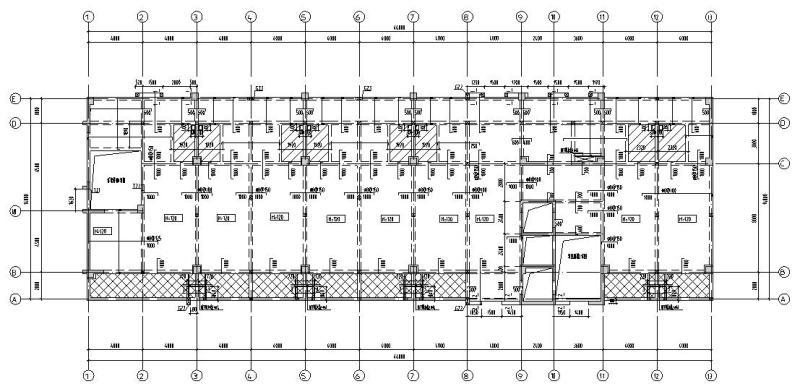

    高层混凝土结构施工 - 2
  • 高层混凝土结构施工 - 3

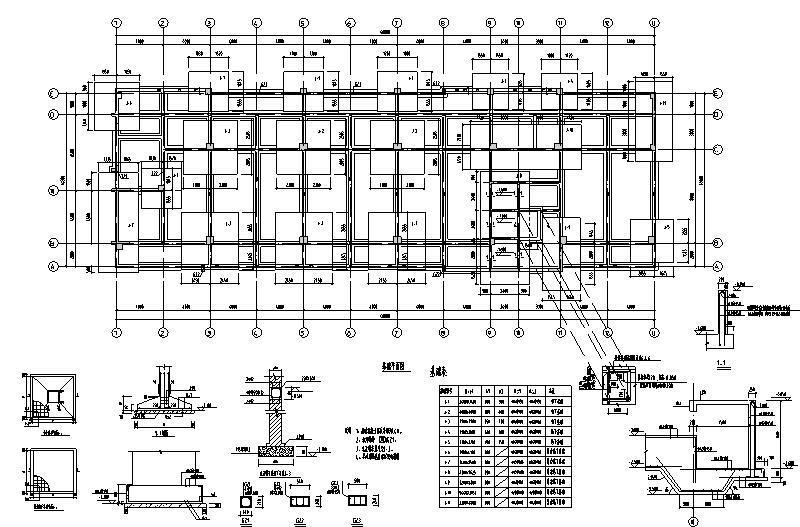

    高层混凝土结构施工 - 3
  • 高层混凝土结构施工 - 4

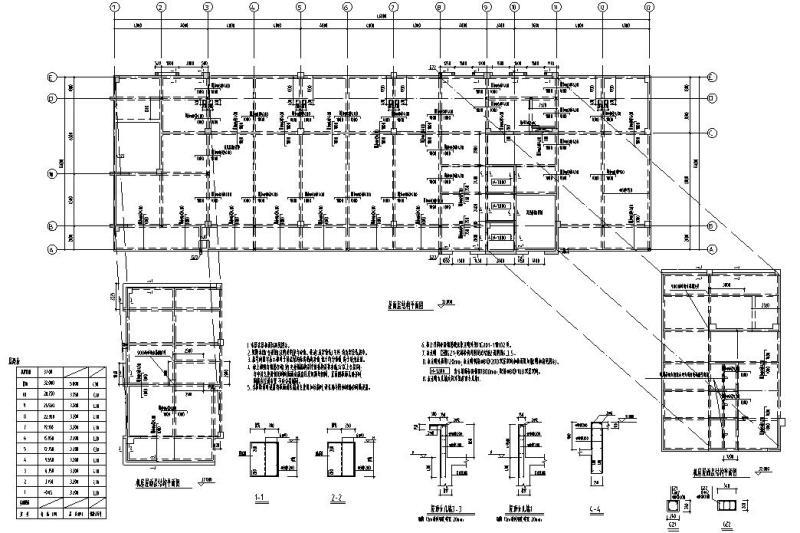

    高层混凝土结构施工 - 4
  • 高层混凝土结构施工 - 5

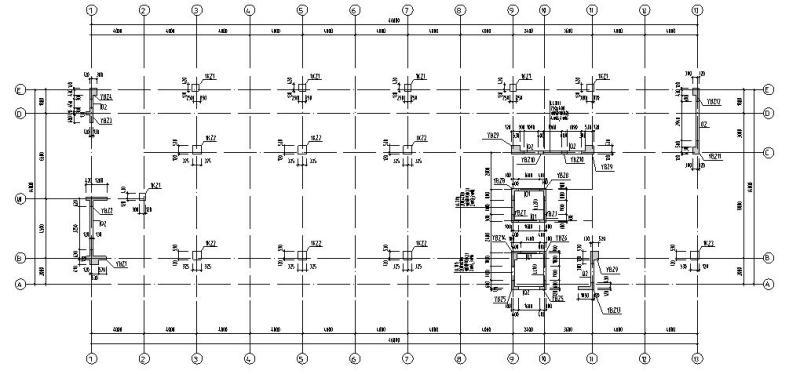

    高层混凝土结构施工 - 5
  • 高层混凝土结构施工 - 6
    高层混凝土结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
