多层及高层钢筋混凝土结构住宅楼电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:其它

附件详情

  • 设计说明、图例
  • 配电系统图一
  • 配电系统图二
  • 消防泵房系统图
  • 弱电系统图一
  • 弱电系统图二
  • 弱电系统图三
  • 地下层 照明平面图
  • 一层照明平面图
  • 一层插座平面图
  • 二层照明平面图
  • 二层插座平面图
  • 三~四层照明平面图
  • 三~四层插座平面图
  • 标准层照明平面图
  • 标准层插座平面图
  • 十一层照明平面图
  • 十一层插座平面图
  • 阁楼层照明平面图
  • 阁楼层插座平面图
  • 机房层电气平面图

附件详情

该项目建筑面积为3万平方米。主要为住宅;3个为小高层住宅,3个多层住宅和1个地下车库。建筑设计结构形式为框架结构,基础为桩基础,楼板厚100MM。设计范围:照明配电系统;防雷与接地系统;弱电系统; 消防系统 (主要是消火栓系统的启泵)。图纸共28张。

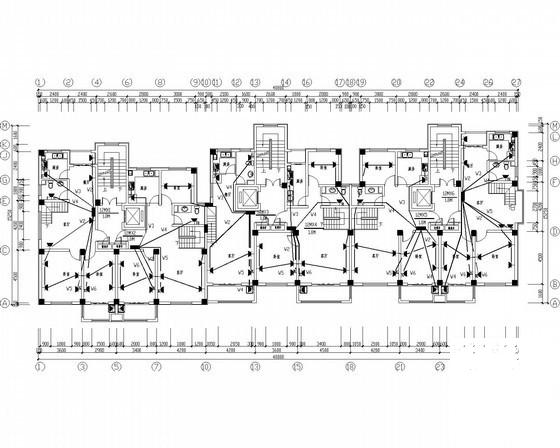

阁楼层插座平面图

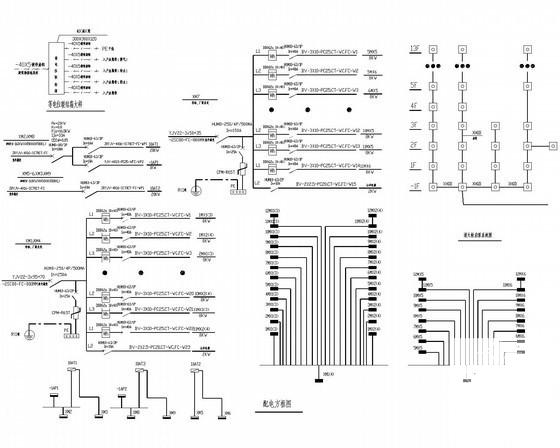

配电方框图

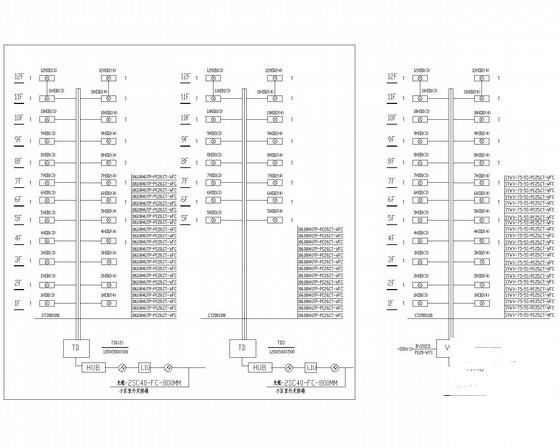

数据网络系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多层住宅电气图纸 - 1
    多层住宅电气图纸 - 1
  • 多层住宅电气图纸 - 2
    多层住宅电气图纸 - 2
  • 多层住宅电气图纸 - 3
    多层住宅电气图纸 - 3
  • 多层住宅电气图纸 - 4
    多层住宅电气图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
