灌区泄水闸及进水闸初步设计CAD图纸

附件详情

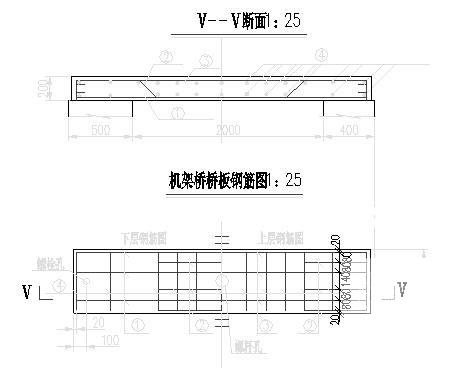

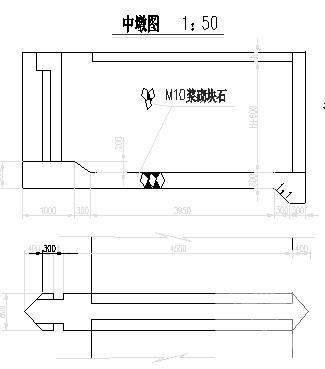

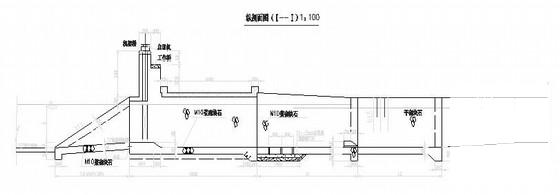

这份参考资料分别为干渠泄水闸套型图和支渠进水闸套型图。
说明：1、图中高程系为黄海高程系，高程以米计，其余尺寸单位以毫米计；
2、交通桥部分的详细设计参照生产桥套型图
3、工作桥桥板厚度为200mm，桥板配筋参照机架桥桥板配筋
4、桥板均采用C20砼，h为桥板厚。
5、闸门槽尺寸据闸门购而定；机架桥地脚螺栓位置根据购置启闭机尺寸而定。
共2张图纸，
