多层医院体检中心电气施工CAD大样图(2019)

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:其它
  • 负荷等级:一级,二级,三级
  • 接地方式:TN-S
  • 项目所在地:辽宁
  • 强电设计:供配电系统,应急电源,电气照明,接地安全,其它
  • 弱电设计:火灾自动报警系统,广播系统,其它

该附件为辽宁某多层医院体检中心 电气施工图 ,出图。

概况:
该项目为辽宁省盘锦市某医院体检中心改造项目。 该建筑共4层。

设计范围:
1)各楼层医疗设备插座、医疗照明的配电系统;
2)室内医疗设备插座平面布置图;
3)室内临时医疗安全接地平面布置图;
4)室内医疗照明平面布置图。
5)IT系统设备配电(要有明显的标识)、消防应急照明系统、消防设备配电、空调配电、火灾配电、弱电系统等
6)CT、DR、放射骨密度、钼靶等区域仅预留负荷(最终负荷以厂家提供设备为准),由专业厂家深化设计完成。
7)图中强弱电间接地等均保持原设计,楼梯间照明仅更换灯具,线路保持原设计不变。
8)该资料分界点为楼层电井配电箱前端进线开关,前端电缆仅提出技术要求,由业主自理。
9)弱电系统:火灾自动报警及消防联动控制系统;消防设备电源监控系统;广播系统等。

部分图纸摘录:

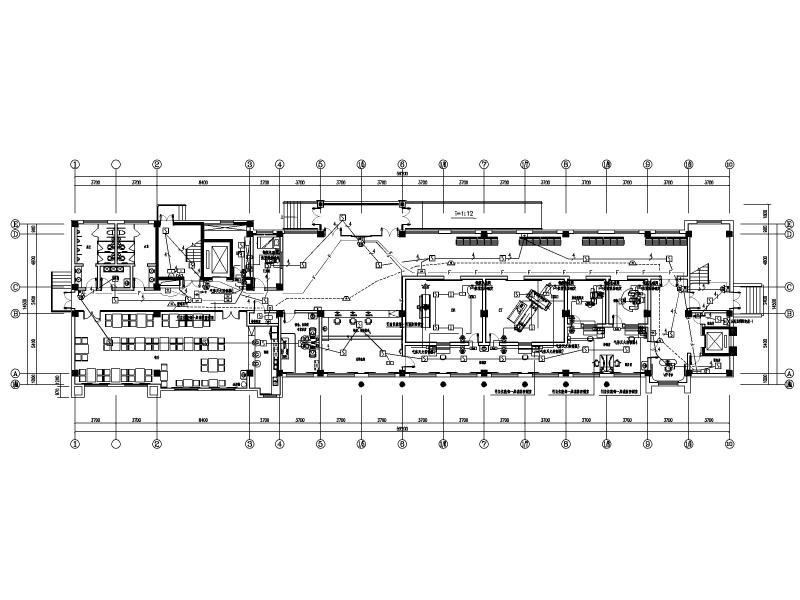

应急照明平面图

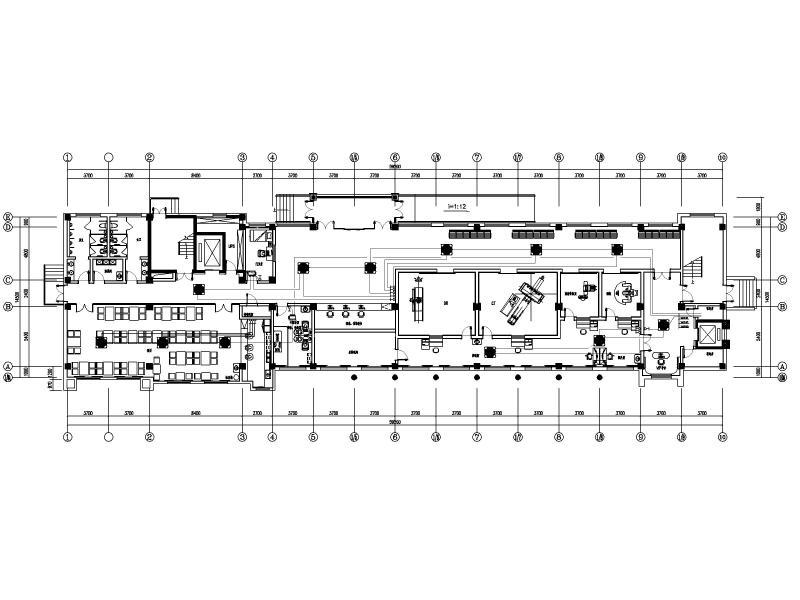

插座平面布置图

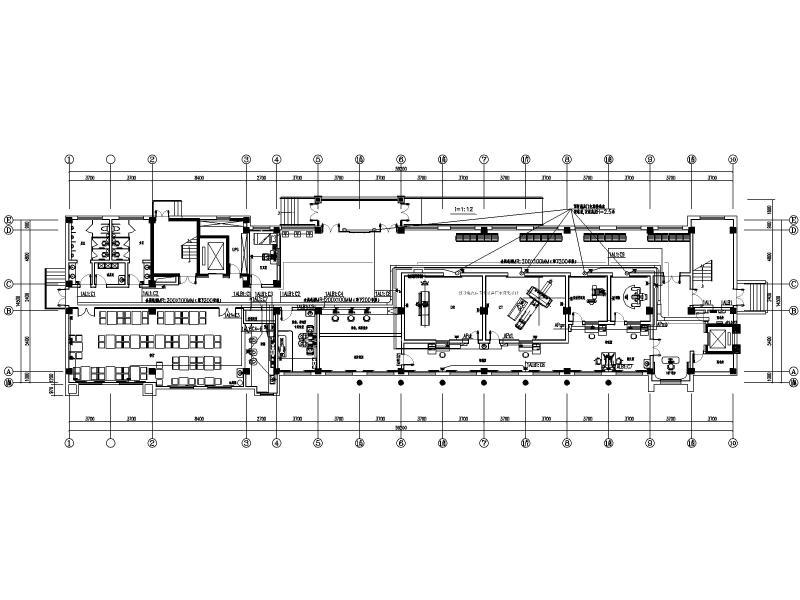

中央空调配电平面图
消防报警平面图

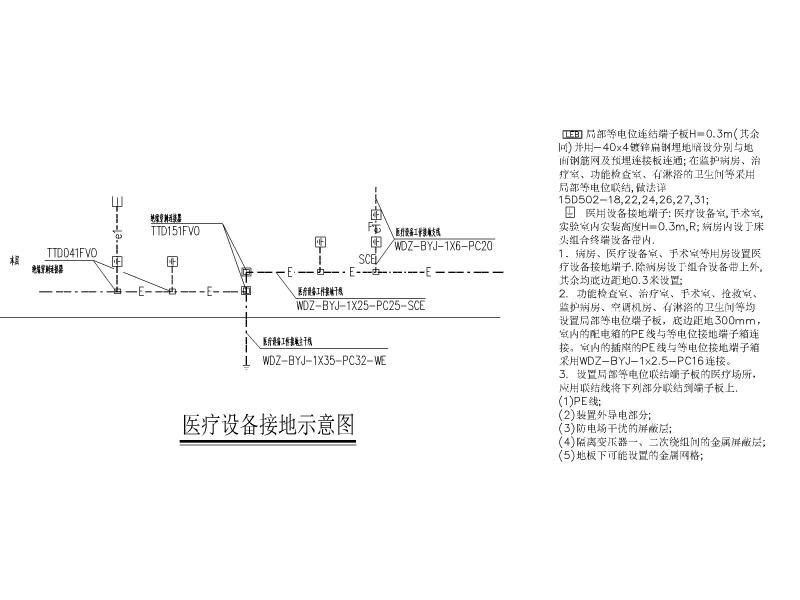

医疗设备接地布置图


配电系统图



火灾自动报警及消防联动控制系统图
消防设备电源监控系统图
广播系统图

隔离断路器平面示意图



抗震大样图
图纸内容全览




以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • 医院体检中心电气 - 1
    医院体检中心电气 - 1
  • 医院体检中心电气 - 2
    医院体检中心电气 - 2
  • 医院体检中心电气 - 3
    医院体检中心电气 - 3
  • 医院体检中心电气 - 4
    医院体检中心电气 - 4
  • 医院体检中心电气 - 5
    医院体检中心电气 - 5
  • 医院体检中心电气 - 6
    医院体检中心电气 - 6
  • 医院体检中心电气 - 7
    医院体检中心电气 - 7
  • 医院体检中心电气 - 8
    医院体检中心电气 - 8
  • 医院体检中心电气 - 9
    医院体检中心电气 - 9
  • 医院体检中心电气 - 10
    医院体检中心电气 - 10
  • 医院体检中心电气 - 11
    医院体检中心电气 - 11
  • 医院体检中心电气 - 12
    医院体检中心电气 - 12
以上是部分截图,请下载附件后查看完整高清内容
