7层商业综合体暖通空调系统及动力站设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:商业,酒店,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:62张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,动力,机房,人防
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 全空气系统:单风道
  • 送风方式:散流器送风
  • 节点大样:集分水器,风机盘管

附件详情

  • 设计说明书
  • 通风空调平面图
  • 地暖平面图
  • 板式换热器机组流程图
  • 热力入口系统图及立管图
  • 集分水器安装示意图
  • 设备层分水器进出水管示意图
  • 风机盘管水管立管图
  • 进线室集水器进出水管示意图
  • 空调水管平面图及节点详图
  • 采暖、空调立管图
  • 供冷供热系统原理图
  • 通风机房大样图
  • ......

附件详情

一、项目概要:
该项目为会议中心,1、2、3、4、11、16号楼设计,其中:1号楼为大堂及附属用房;2号楼为游泳馆及办公楼;3号楼为餐饮楼;4号楼地上一至六层为客房。地上七层为机房及设备用房;11号楼为动力站;16号楼为酒楼......
二、冷热源:
1.办公楼地下室水泵房内的板式换热机组。
2.由动力区锅炉房供给。空调机组及风机盘管冷热水由直燃机提供,夏季供回水温度为7/12°c。
三、空调系统:
1.大堂设单风道全空气处理系统。
2.采用风机盘管加新风系统。
3.分体空调,
四、采暖系统:
1.大堂设有地板辐射采暖系统,其供回水温度为55/45°c。
2.采暖系统为下供下回单管顺流式系统。
五、通风排烟系统:
1.地下室分三个防火分区,每个分区均设置了排风、排烟系统及新风、补风系统。
2.游泳馆设置单风道直流全新风空气处理系统及排风系统。
3.地下室办公、库房区设置送排风排烟系统。排风排烟合用风道,分设排风排烟风机......

图纸共62张。

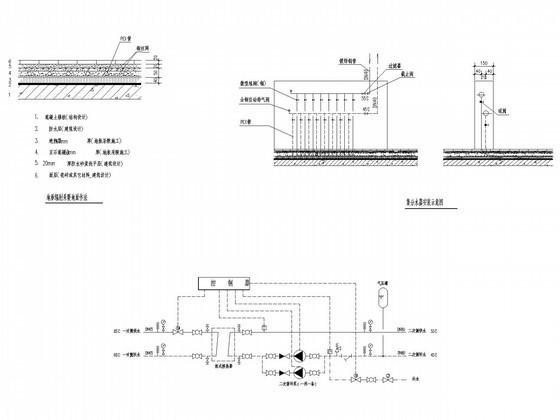

板式换热器机组流程图

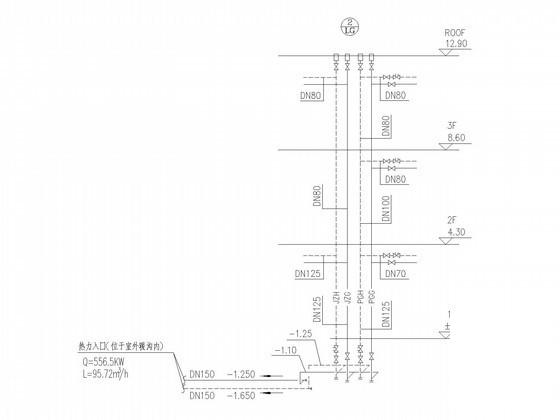

办公楼热力入口系统图及立管图

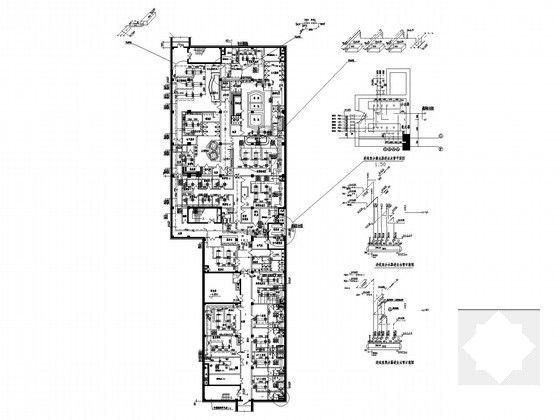

地下一层空调水管平面图及节点详图

供冷供热系统原理图

设备层分水器进出水管示意图

水泵房剖面图

通风机房大样图

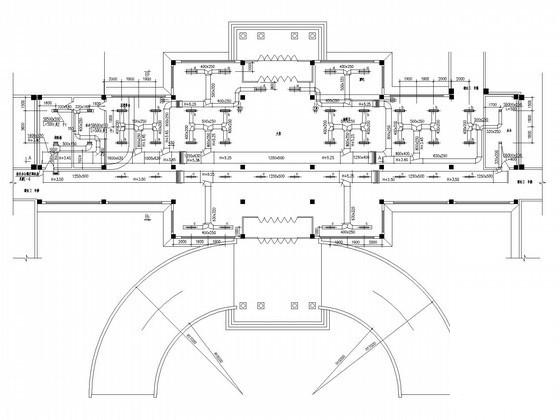

首层采暖通风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 商业综合体设计 - 1
    商业综合体设计 - 1
  • 商业综合体设计 - 2
    商业综合体设计 - 2
  • 商业综合体设计 - 3
    商业综合体设计 - 3
  • 商业综合体设计 - 4
    商业综合体设计 - 4
  • 商业综合体设计 - 5
    商业综合体设计 - 5
  • 商业综合体设计 - 6
    商业综合体设计 - 6
  • 商业综合体设计 - 7
    商业综合体设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
