6层住宅楼地暖系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:采暖
  • 项目所在地:黑龙江

附件详情

一、项目概要:
项目为一住宅楼,地上6层....
二、冷热源:
本地暖系统供、回水温度65-55度....
三、采暖系统:
系统采用低温热水地板辐射采暖系统,本系统供暖方式为连续性采暖...

图纸共16张。

阁楼层地热盘平面图

一层地热盘管平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

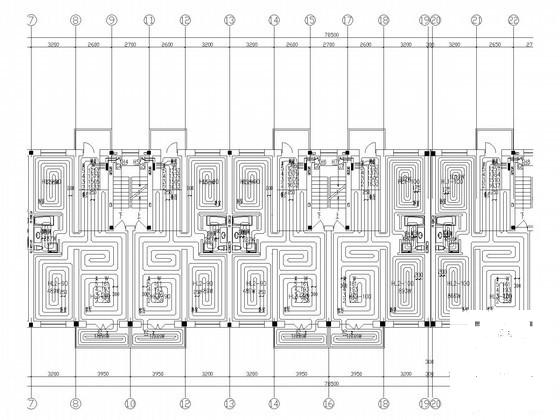

  • 地暖系统设计 - 1
    地暖系统设计 - 1

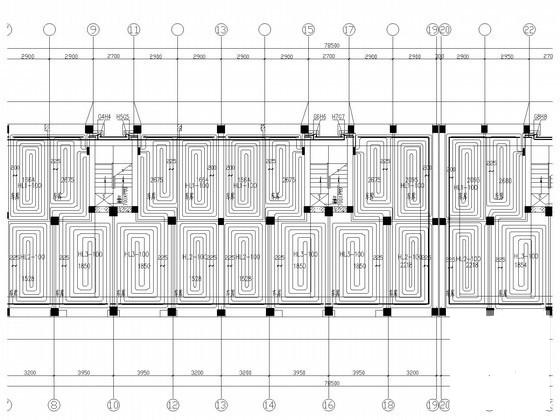

  • 地暖系统设计 - 2
    地暖系统设计 - 2

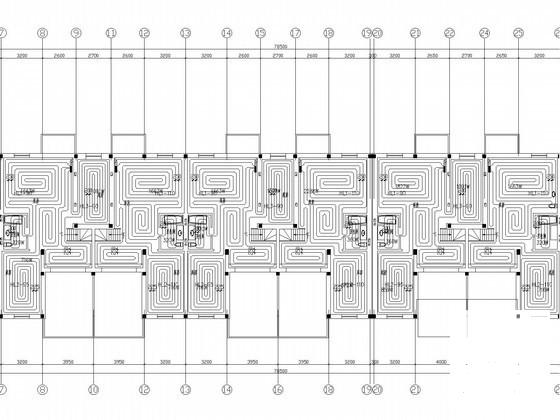

  • 地暖系统设计 - 3
    地暖系统设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
