高层宾馆酒店通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:22371.82平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
该项目地上建筑面积22371.82平方米,地上17层,地下1层....
二、设计范围:
该项目设计范围防烟楼梯间及其合用前室的正压送风....
三、通风系统:
1.防烟楼梯间加压送风,每隔一层设置多叶送风口,楼梯间须维持正压50pa。
2.防烟楼梯间加压送风前室自然排烟...

图纸共5张。


屋顶风机布置平面图

防烟楼梯间防烟系统原理图

一层通风防烟平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

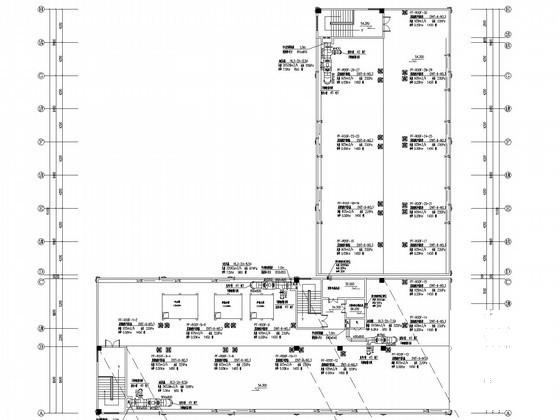

  • 高层酒店通风 - 1
    高层酒店通风 - 1
  • 高层酒店通风 - 2
    高层酒店通风 - 2

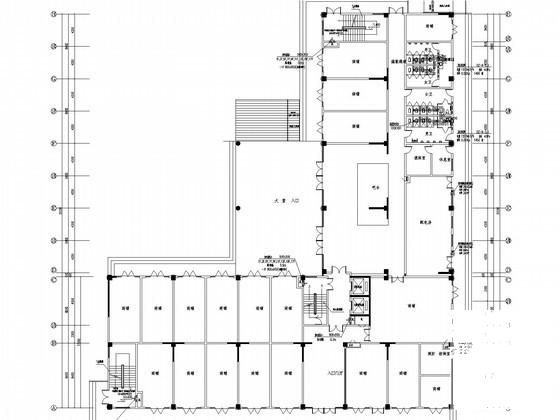

  • 高层酒店通风 - 3
    高层酒店通风 - 3

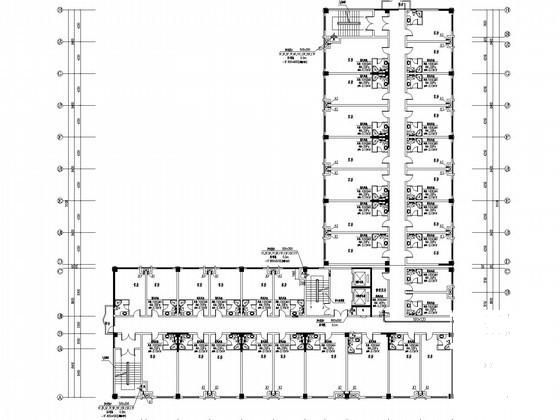

  • 高层酒店通风 - 4
    高层酒店通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
高层酒店通风下载
