小区供热换热站工程CAD图纸

附件详情

该项目为黑龙江省XX小区供热换热站工程。热源为xx小区集中供热锅炉房,热媒为热水,供回水温度为80C-60C。小区内建筑采暖主要以低温地热辐射供暖为主,因此供回水温度为60C-50C。
换热器选用BRB0.5型不锈钢板式换热器,管道一律采用无缝钢管,阀门采用铸钢闸阀或碟阀。设备基础一律采用槽钢制做,将槽钢架用膨胀螺栓固定于基础底板上。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小区供热换热站 - 1

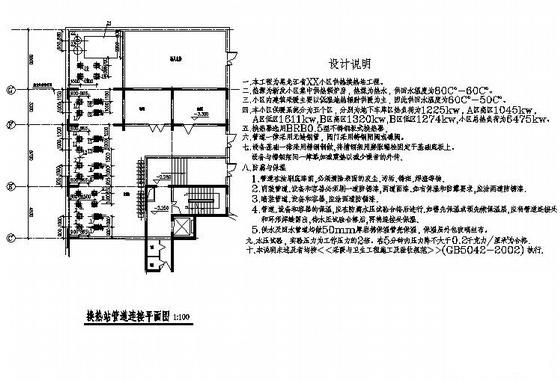

    小区供热换热站 - 1
  • 小区供热换热站 - 2

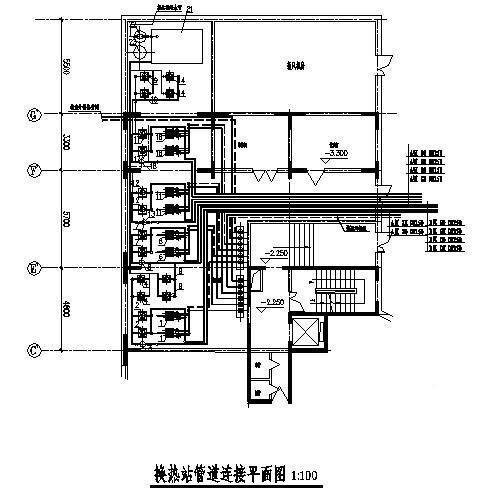

    小区供热换热站 - 2
  • 小区供热换热站 - 3

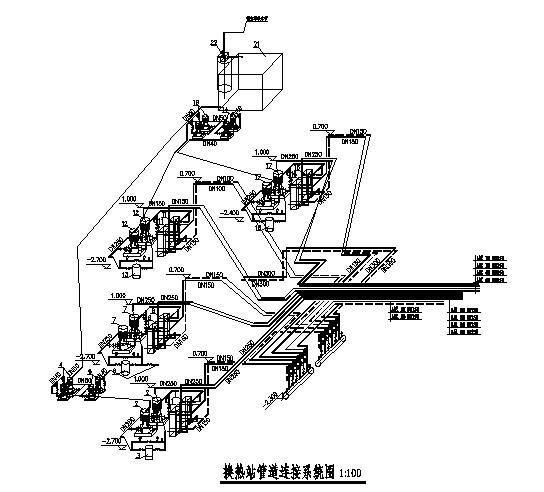

    小区供热换热站 - 3
  • 小区供热换热站 - 4

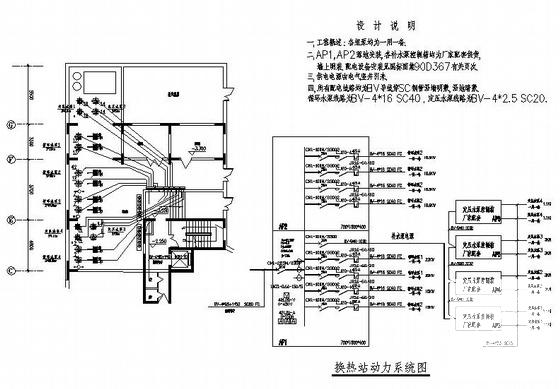

    小区供热换热站 - 4
以上是部分截图,请下载附件后查看完整高清内容
