1683平米两层会所全套电气施工CAD图纸

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:1683平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、配电干线系统图
  • 3、电气系统图
  • 4、火灾自动报警系统图
  • 5、弱电系统图
  • 6、应急照明接线原理图
  • 7、照明平面图
  • 8、配电平面图
  • 9、消防报警平面图
  • 10、 弱电平面图
  • 11、 防雷平面图
  • 12、基础接地平面图

附件详情

该附件是某会所全套电气施工图纸,总共14张。
该项目总建筑筑面积1683平方米。该项目地上两层,一层层高为5.1m,二层层高为5.0m。总建筑高度为10.1m。室外消防用水量为20L/S。
设计内容:照明.电力.防雷.接地.火灾自动报警系统;有线电视系统;综合布线系统;弱电系统等。

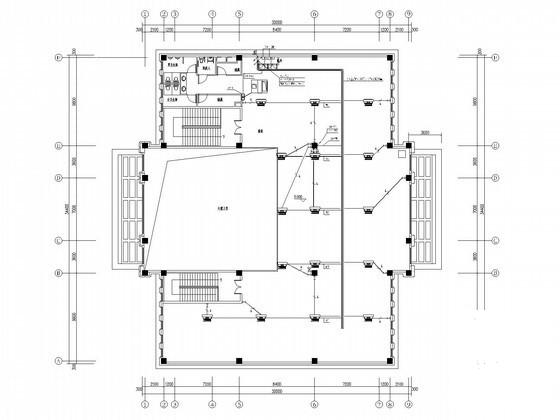

二层配电平面图

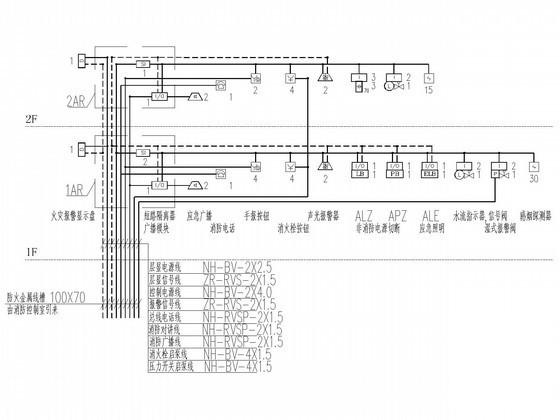

火灾自动报警系统图

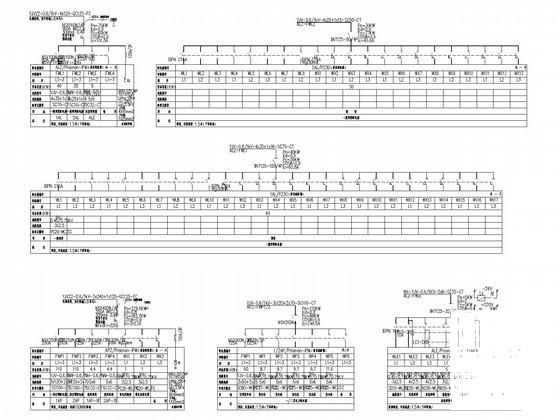

电气系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

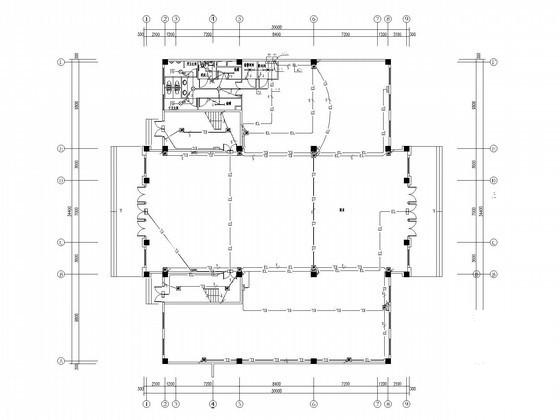

  • 电气全套图纸 - 1
    电气全套图纸 - 1
  • 电气全套图纸 - 2
    电气全套图纸 - 2
  • 电气全套图纸 - 3
    电气全套图纸 - 3
  • 电气全套图纸 - 4
    电气全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
