47117平米20层大酒店全套强电施工CAD图纸

  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:47117平方米
  • 地上层数:20层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

  • 1、电气设计说明
  • 2、 配电箱系统
  • 3、照明插座平面图
  • 4、空调动力平面图
  • 5、 防雷接地 平面图

附件详情

本图纸是某20层大酒店全套强电施工图纸,总共27张。一类高层建筑,总建筑面积约为47117m。以一层地面标高为+0.0,室内外高差0.6m。建筑高度为82.6m,地下二层为汽车库、设备专业用房,地下一层为办公用房及部分设备用房。地上共二十层,一~三层为裙房、四~二十层为塔楼。裙房高度为16.5m,一层为接待中心等,二层为会议中心及包间等,三层为小会议室等,四层为大餐厅,四层上为设备夹层,五~十八层为标准客房,十九,二十层为机房及部分娱乐场所。
电气设计包含配电干线系统, 低压配电设计 、照明设计、防雷及接地系统设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

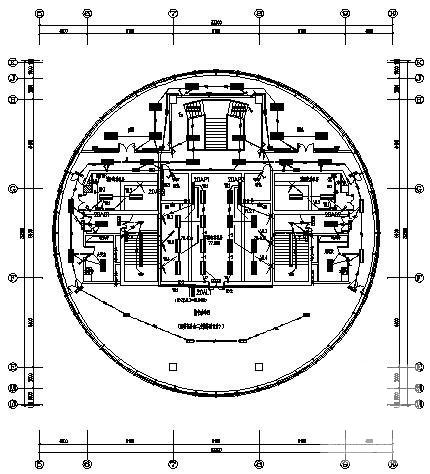

  • 酒店全套图纸 - 1
    酒店全套图纸 - 1

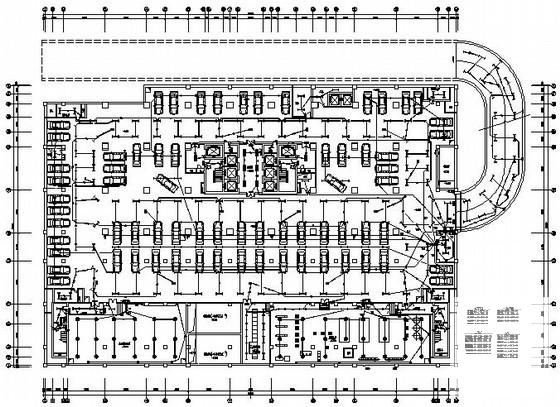

  • 酒店全套图纸 - 2
    酒店全套图纸 - 2

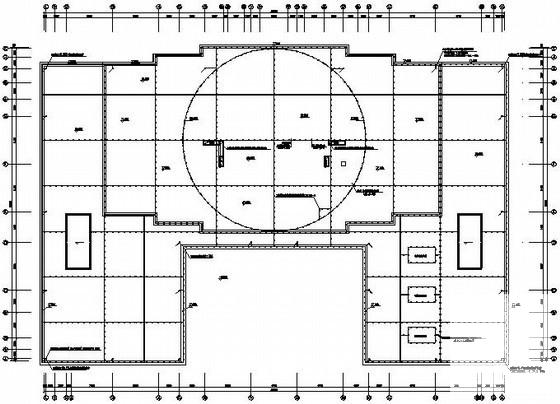

  • 酒店全套图纸 - 3
    酒店全套图纸 - 3
  • 酒店全套图纸 - 4
    酒店全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
