海地下车库人防通风设计施工CAD图纸
-
设计详细说明：有
-
建筑类别：其他
-
图纸设计深度：施工图
-
设计内容：通风,人防
-
项目所在地：上海
该项目战时包括一个防护单元,为二等人员掩蔽体,掩蔽人数为1050 人，防护等级为六级.
战时设三种通风方式:清洁式,过滤式,隔绝式,清洁式风量按5m/人.h.为5250m/h，过滤式通风按2m/人.h，为2100m/h。设SR78-1000型过滤吸收器两台,SR76-500型过滤吸收器一台,简易洗消间及防毒通道的换气次数>40次/h。

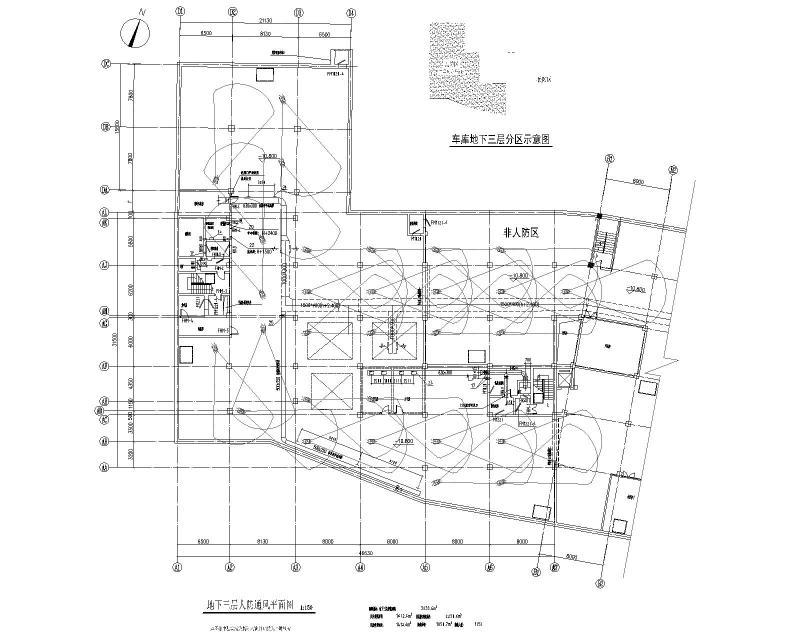

地下三层人防通风平面图

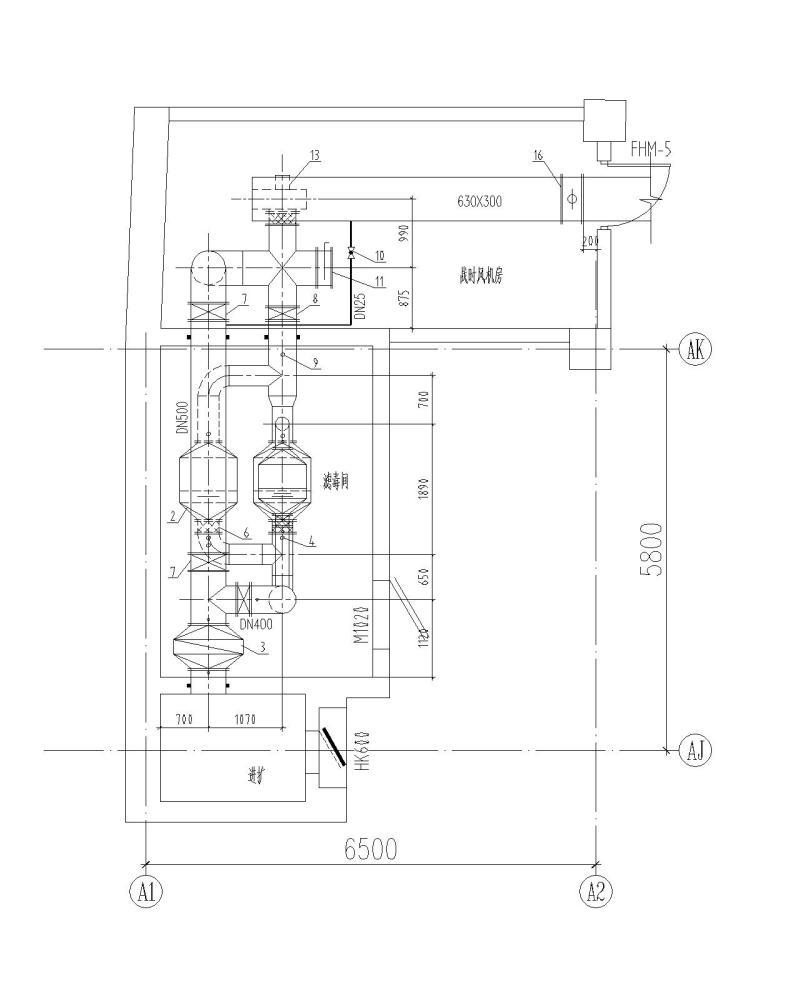

风机间滤毒间平面图

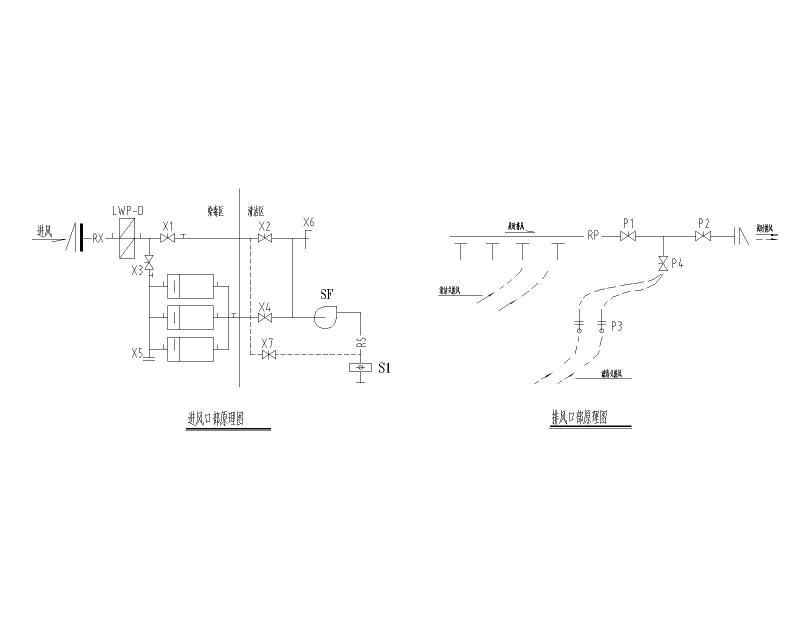

进排风口部原理图

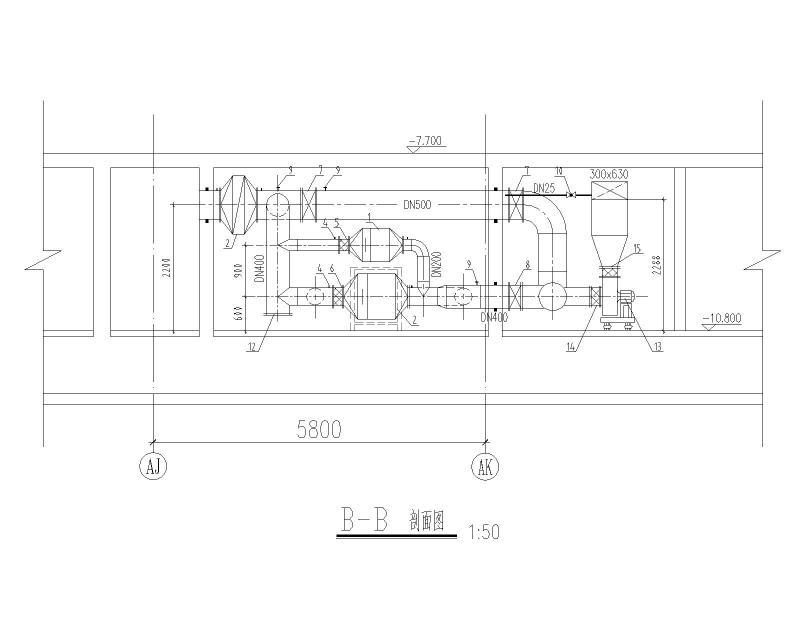

剖面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
