医院血液病房净化空调CAD施工图纸

  • 设计详细说明:无
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:1张
  • 设计内容:空调,洁净

附件详情

医院血液病房净化空调图纸

说明:
1.不论图纸标明与否,所有手术室排风管均须安装手动风量调节阀。
2.除特别注明外,所有单独连接洁净送风口的风管为320*160,单独连接洁净上回风口的风管为250*200。
3.回风立管尺寸均为350*150
4.除注明外,所有排风管尺寸均为200*160。
5.百级病房下回风口均带F6中效过滤网,其它功能用房带尼龙网。
6.百级病房下回风口尺寸为795*345含700*289*97中效过滤网;洁净走廊及辅房下回风口为395*345含325*289*97中效过滤网。

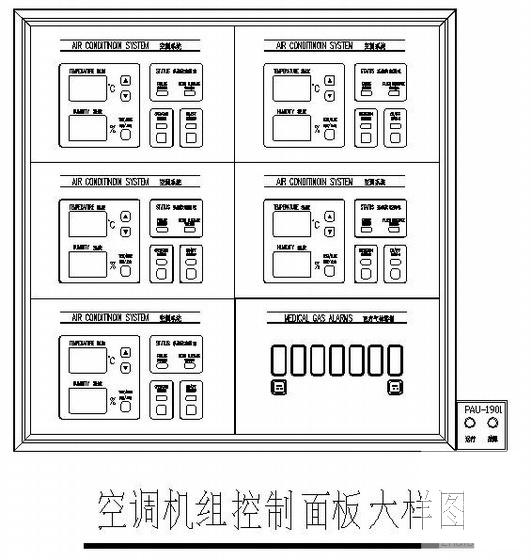

7.AHU-1901~1905空调机组控制面板安装在护士站墙上,离地1.2米位置,详见平面图。

2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

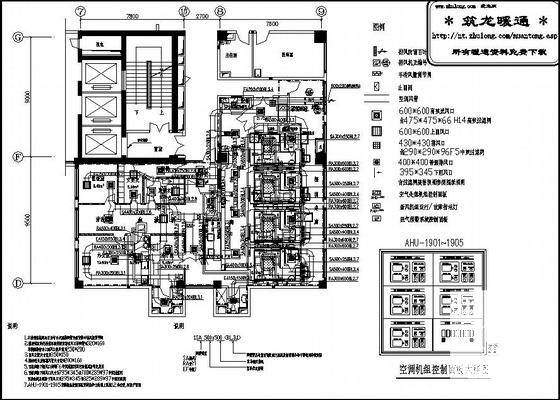

  • 医院净化空调施工图 - 1
    医院净化空调施工图 - 1
  • 医院净化空调施工图 - 2
    医院净化空调施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
