职工宿舍采暖全套CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计内容:通风,采暖
  • 冷热源:锅炉
  • 采暖系统:散热器供暖

附件详情

该项目采暖供回水计算温度95/70℃,由小区采暖锅炉房提供。采暖热负荷为357kW,采暖热指标为70W/m2,系统进出口压力为30kPa。采暖系统为上供中回双管同程式系统。包括采暖平面图、系统图、设备材料表。

2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

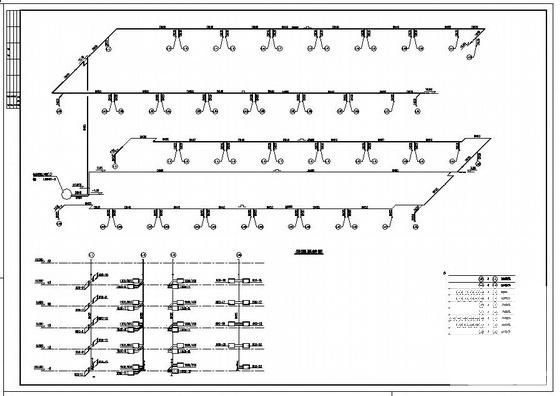

  • 职工宿舍图纸 - 1
    职工宿舍图纸 - 1
  • 职工宿舍图纸 - 2
    职工宿舍图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
