奥运期间公司展示中心钢结构CAD施工图纸

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:5年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

奥运期间某公司展示中心钢结构图纸
该资料为:奥运期间某公司展示中心钢结构图纸
该项目位于北京近代奥运会中心场区内,建筑面积1270m 。工程要求在奥运会期间使用,并于奥运会后拆除,用于公司的产品展示及对外宣传,为临时性建筑。
基本风压(n=10):0.30kN/平方米
基本雪压(n=10):0.25kN/平方米
抗震设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第一组。
该资料包含:
结构设计总说明、桩基布置图、桩详图、基础梁布置图、柱脚锚栓布置图、钢柱平面布置图、钢梁平面布置图、楼板配筋图、屋面钢梁 平面布置图 、屋面檩条布置图、 节点详图 、剖面图、旋转坡道结构平面图、旋转坡道剖面及 节点详图 、吊杆布置图、吊杆 节点详图 、钢梯及电梯井详图共23张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

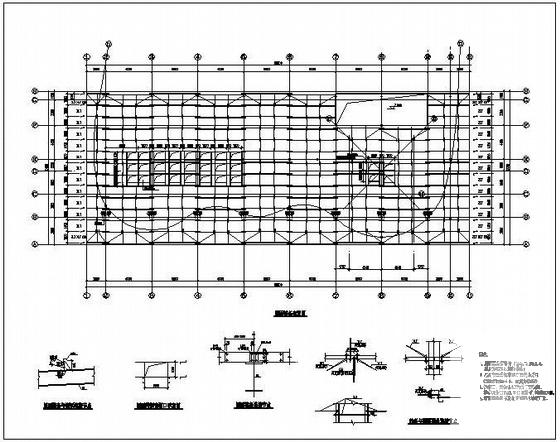

  • 钢结构结构施工图 - 1
    钢结构结构施工图 - 1

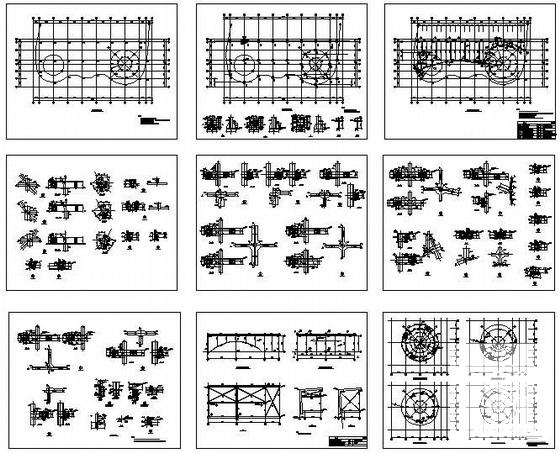

  • 钢结构结构施工图 - 2
    钢结构结构施工图 - 2

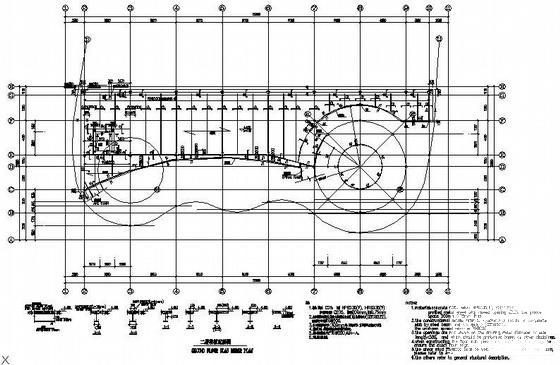

  • 钢结构结构施工图 - 3
    钢结构结构施工图 - 3
  • 钢结构结构施工图 - 4
    钢结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
