11层党校教育教学楼空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:36873平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:空气源热泵
  • 空调系统:全空气系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:
项目位于上海市,总建筑面积36873平米,地上11层,为教学用楼...
二、冷热源:
1.空调的冷热源以及生活热水的热源采用地源热泵形式。
2.冷热源侧水系统、地埋管侧水系统以及生活热水热源水系统采用定流量系统,负荷侧水系统采用变流量系统...
三、空调系统:
1.大空间采用全空气定风量低速管道系统,大报告庭采用全空气变风量低速管道系统。
2.大报告厅空调系统设置全热热回收装置。
3.其余办公、会议、宿舍等小开间房间采用风机盘管加新风系统。
4.本大楼空调水系统采用两管制异程系统...
四、通风系统:
1.地下一层变配电房设置独立的机械送、排风系统,换气次数按设备发热量计算,送排风量均为15370m/h。风机均采用双速风机。
2.地下一层浴厕设置独立的机械排风系统,送排风量取换气次数10次/小时,排风量均为6770m2/h...

图纸共35张。

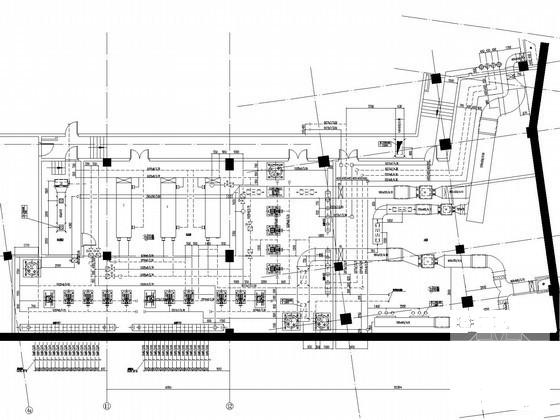

冷冻机房管道 平面布置图

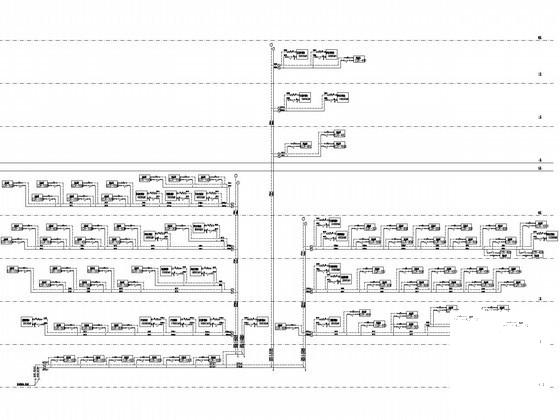

空调末端水系统流程图

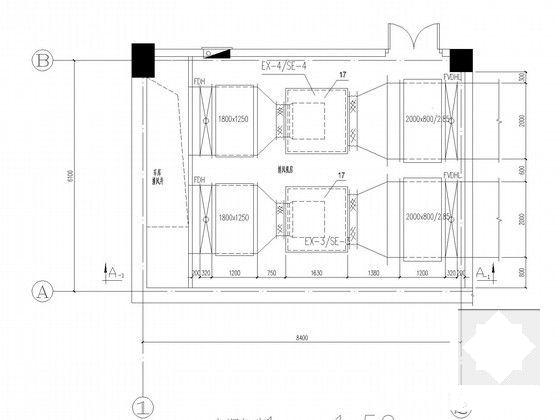

空调机房

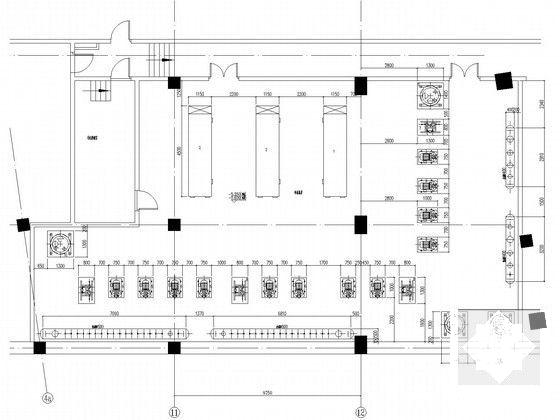

冷冻机房设备平面布置图

冷冻机房水系统流程图

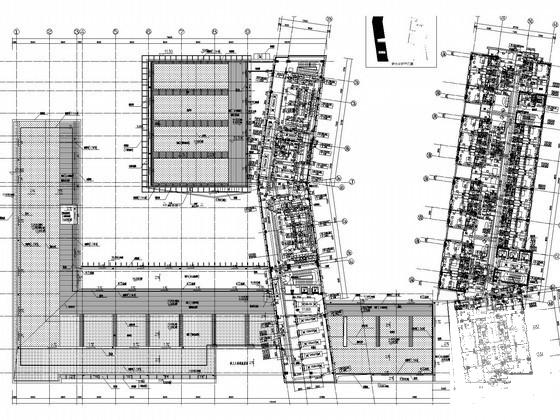

空调平面拆分图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 教学楼设计施工图纸 - 1
    教学楼设计施工图纸 - 1
  • 教学楼设计施工图纸 - 2
    教学楼设计施工图纸 - 2
  • 教学楼设计施工图纸 - 3
    教学楼设计施工图纸 - 3
  • 教学楼设计施工图纸 - 4
    教学楼设计施工图纸 - 4
  • 教学楼设计施工图纸 - 5
    教学楼设计施工图纸 - 5
  • 教学楼设计施工图纸 - 6
    教学楼设计施工图纸 - 6
  • 教学楼设计施工图纸 - 7
    教学楼设计施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
