3层别墅暖通施工CAD大样图(地源热泵)

  • 设计详细说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计内容:采暖
  • 冷热源:水地源热泵
  • 采暖系统:热水辐射

附件详情

  • 设计施工说明
  • 各层空调 平面布置图
  • 各层采暖平面布置图
  • 各层新风平面布置图
  • 各层配电平面布置图
  • 机房原理图
  • 设备大样图

附件详情

3层别墅1层地下室
采用地源热泵
地辐式供暖
风机盘管加新风系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

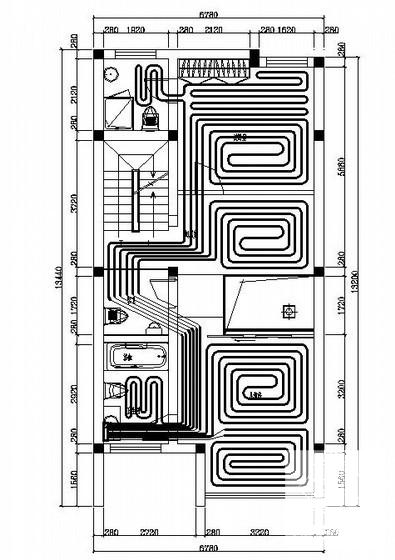

  • 别墅地源热泵施工 - 1
    别墅地源热泵施工 - 1

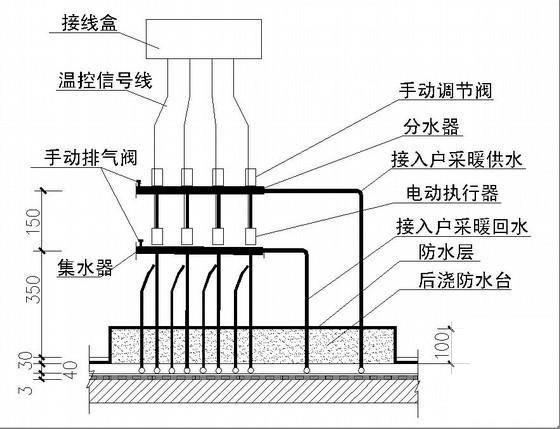

  • 别墅地源热泵施工 - 2
    别墅地源热泵施工 - 2

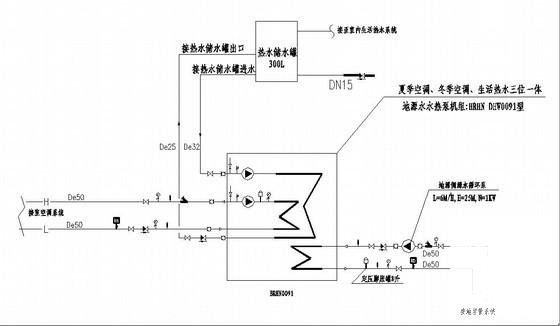

  • 别墅地源热泵施工 - 3
    别墅地源热泵施工 - 3

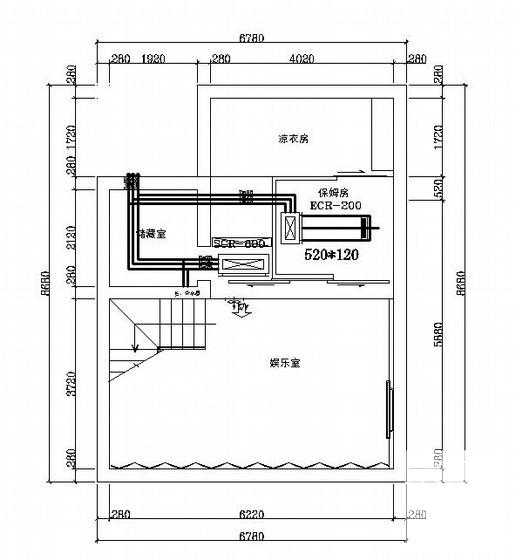

  • 别墅地源热泵施工 - 4
    别墅地源热泵施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
