国内科中心项目屋顶层广场园林照明设计CAD图纸

  • 建筑类别:商业
  • 设计年代:近代
  • 接地方式:TN-S
  • 项目所在地:北京
  • 强电设计:供配电系统,电气照明

该项目为北京市某科中心项目地块景观设计。该资料在提供的照明 设计方案 基础上进行屋顶园林照明配电设计。所有灯具、光源、灯具附件的选型均以照明顾问或业主另行委托的其它单位负责。所有灯具的安装详图应由园林景观照明承包单位负责,该资料仅作为照明管线预埋、园林景观照明招标的依据。
六层两处预留室外电源箱,出线回路仅供参考,具体需与使用方确定。


一、设计范围
屋顶层广场园林照明设计

二、图纸特点
本项目为某科中心地块景观照明设计,专业性一般,较容易。适合电气专业的学生及电气职场新人参考学习。

三、部分内容摘录




办公楼阳台照明平面图





办公区花园照明平面图





三层屋面照明平面图





商业区花园照明平面图

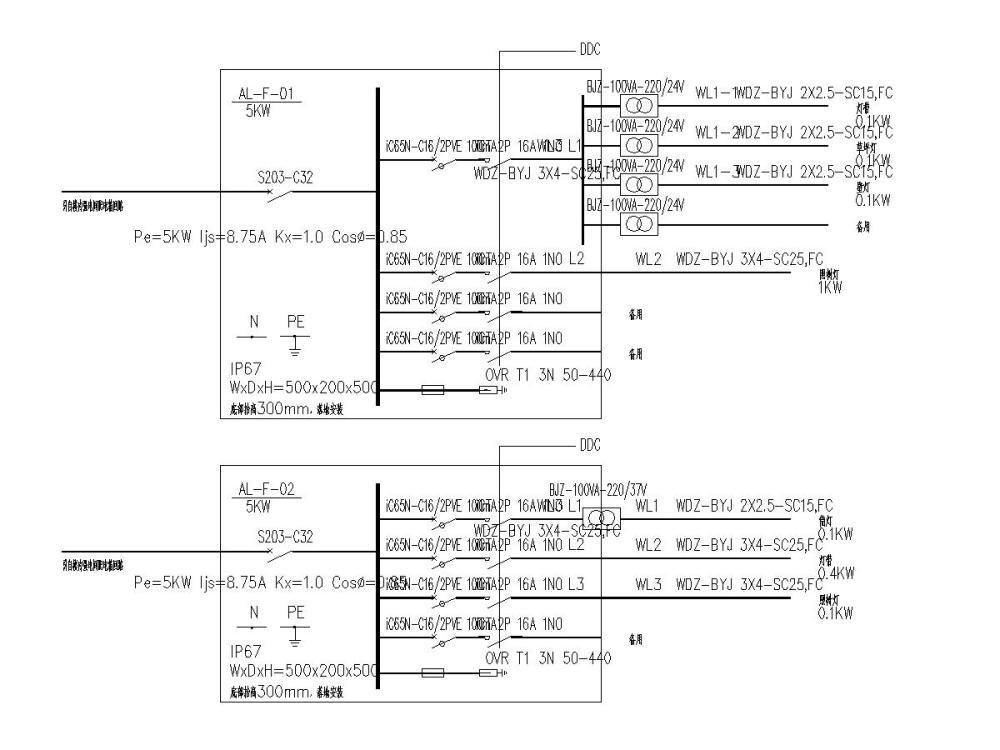

配电箱系统图

图例表






以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

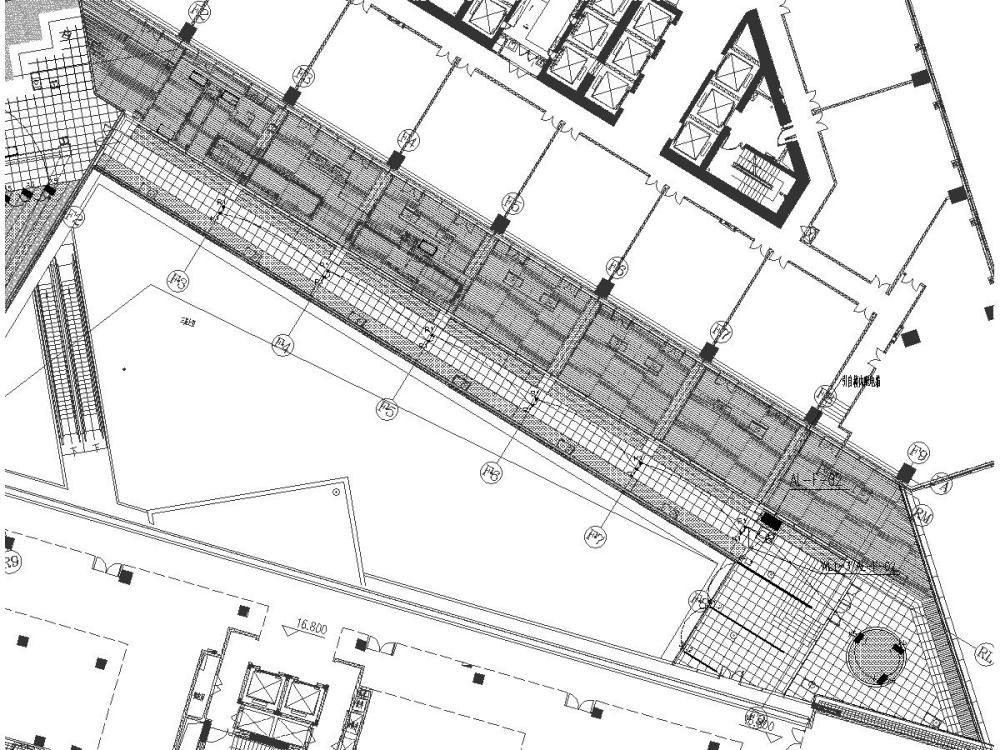

  • 照明设计图纸 - 1
    照明设计图纸 - 1

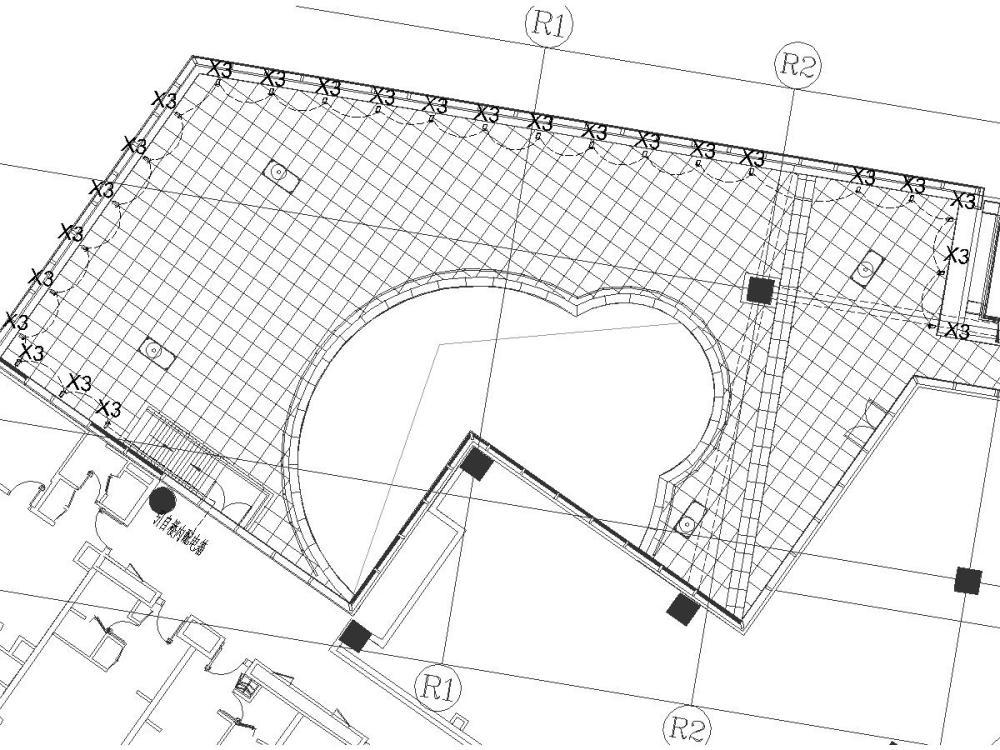

  • 照明设计图纸 - 2
    照明设计图纸 - 2

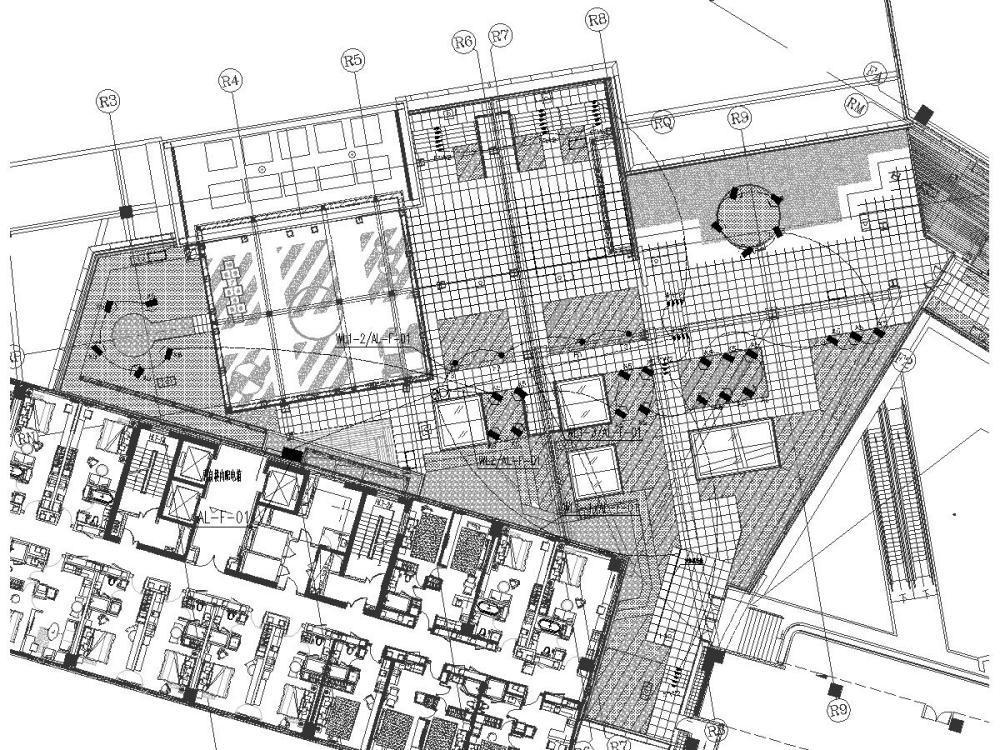

  • 照明设计图纸 - 3
    照明设计图纸 - 3
  • 照明设计图纸 - 4
    照明设计图纸 - 4

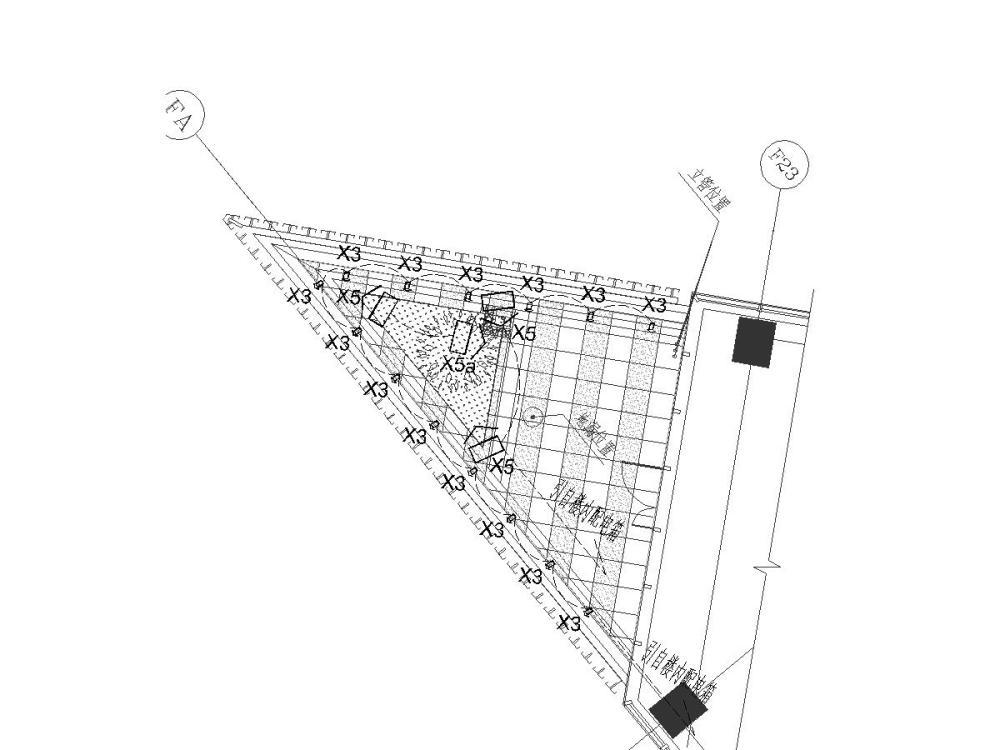

  • 照明设计图纸 - 5
    照明设计图纸 - 5
  • 照明设计图纸 - 6
    照明设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
