25层住宅楼电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:10189.47平方米
  • 建筑地上层数:25层
  • 图纸设计深度:施工图
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,其它

本项目为广东东莞某住宅楼,属于一类高层居住建筑,总建筑面积为10189.47平方米,总建筑高度78.8米,总共25层,一层为架空层、消防控制室,二~二十五层为居住用房。住宅总户数为96户。结构类型为钢筋混凝土剪力墙结构。

一、设计范围
电力及照明配电系统;建筑物防雷、接地系统及安全措施;
火灾自动报警及消防联动系统;有线电视系统;
综合布线系统(电话、计算机);
可视对讲(带门禁)系统;闭路电视监视系统。

二、图纸特点
该项目为高层住宅楼建设项目。专业性中等,复杂程度适中。此该资料包含内容较全面,除强电弱电的基本平面、系统外,还有电井布置、接线原理、智能弱电系统等。适合设计院、设计公司及施工单位的电气人员参考学习。

三、部分内容摘录

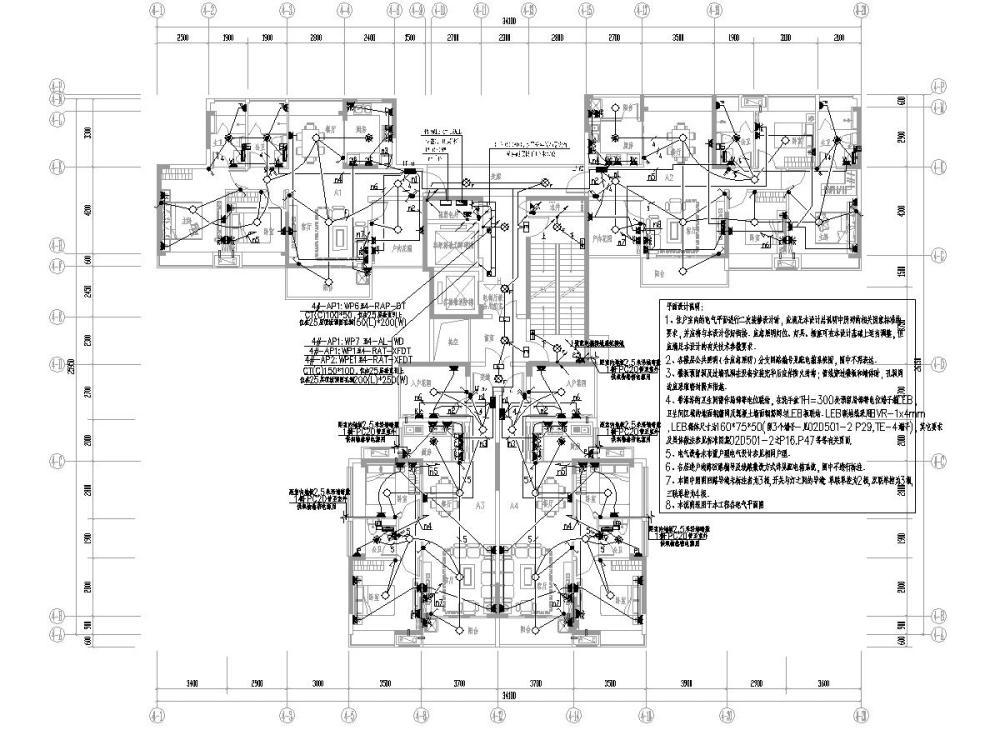

电气平面图

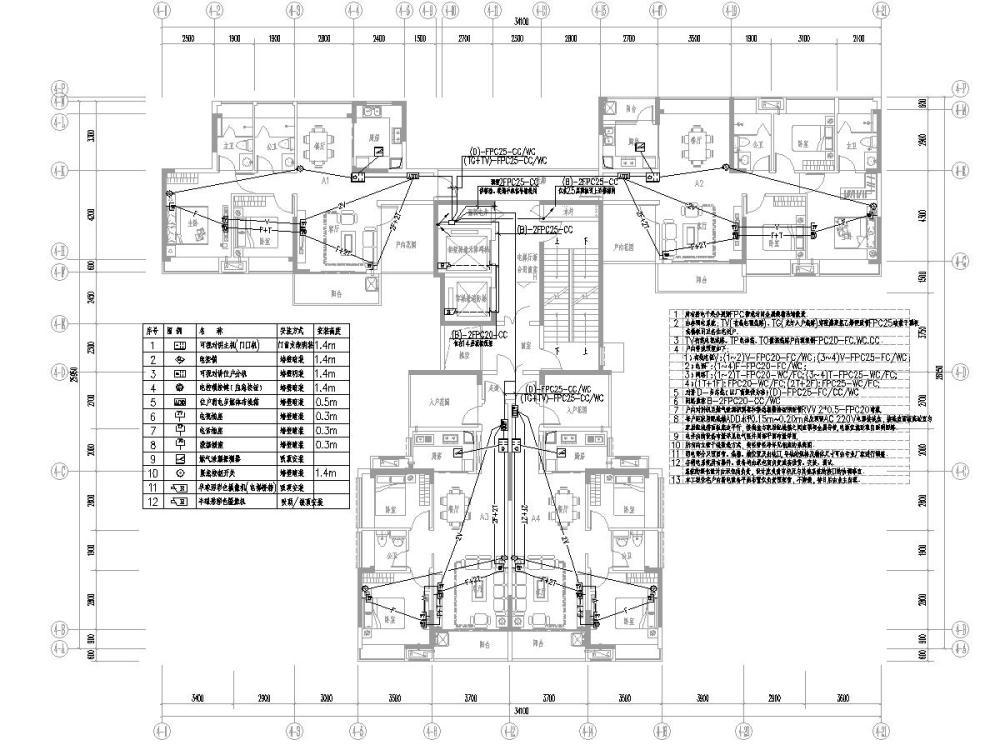

弱电平面图

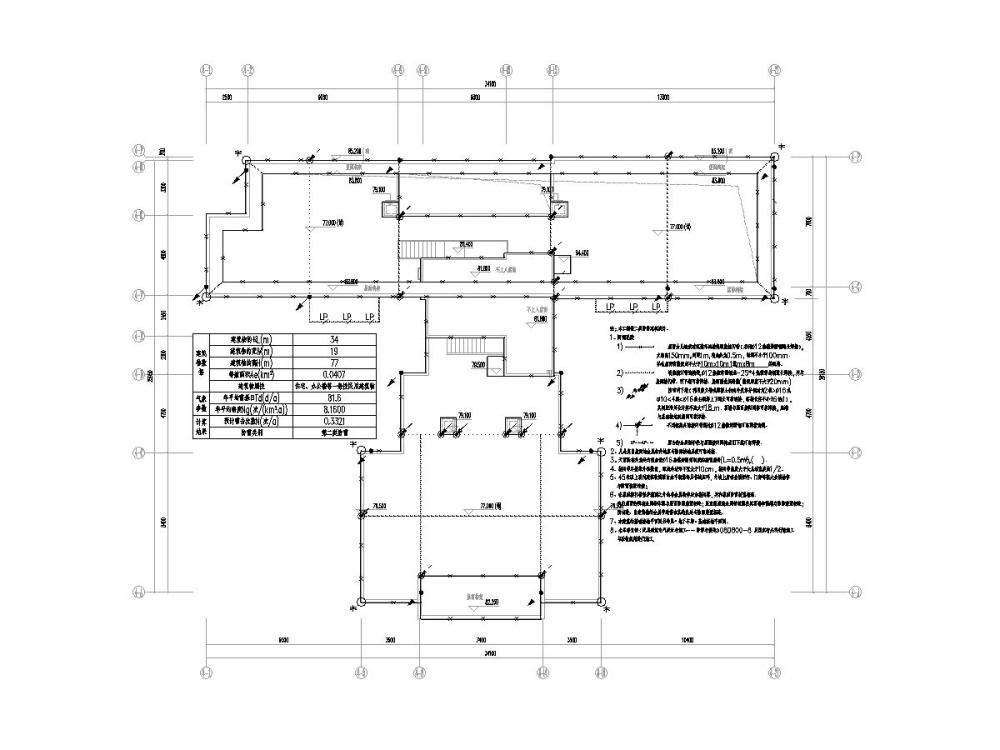

防雷平面图

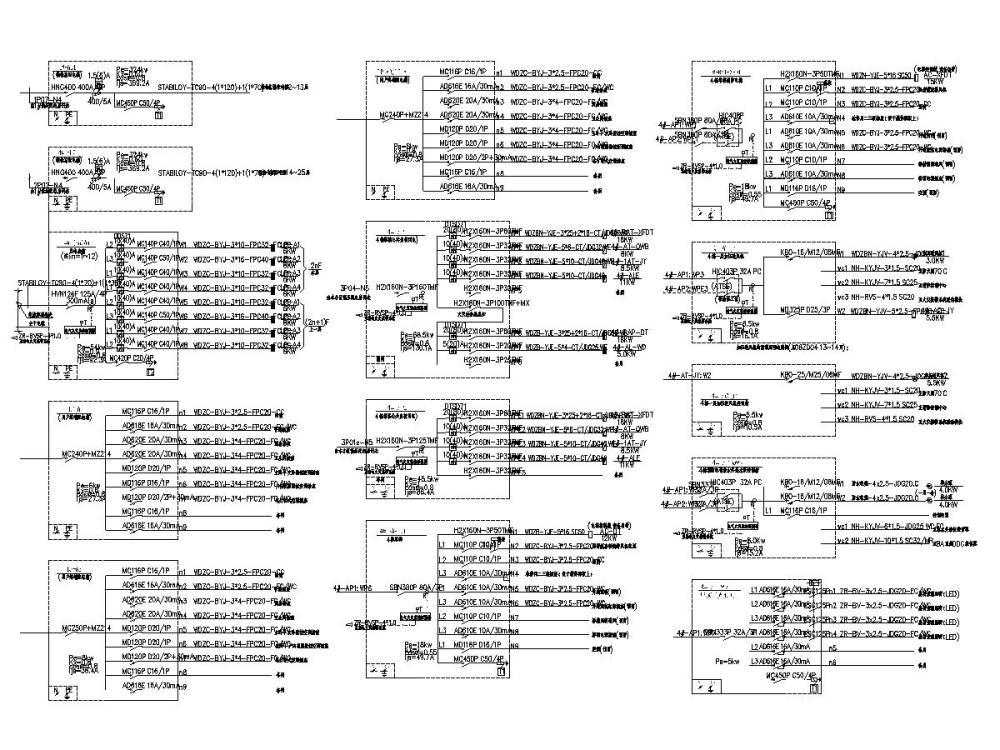

配电箱系统图

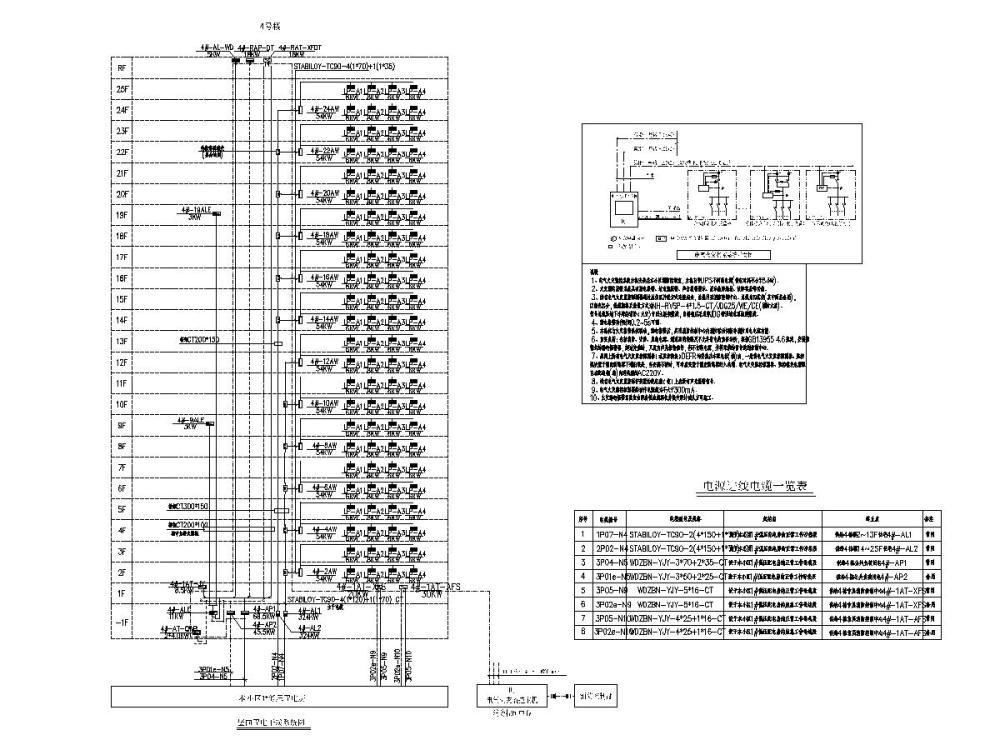

竖向配电干线系统图



火灾自动报警及联动系统图




闭路监控系统图




访客可视对讲联网系统图




有线电视系统图、通信系统图



总等电位联结系统示意图



应急照明配电箱控制原理图



电气竖井平面布置图



以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
  • 住宅电气施工图纸 - 10
    住宅电气施工图纸 - 10
  • 住宅电气施工图纸 - 11
    住宅电气施工图纸 - 11
  • 住宅电气施工图纸 - 12
    住宅电气施工图纸 - 12
以上是部分截图,请下载附件后查看完整高清内容
