太古里日式餐厅电气施工CAD图纸2016

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:三级
  • 项目所在地:四川
  • 强电设计:供配电系统,电气照明,其它
  • 弱电设计:综合布线系统,广播系统,其它

概况:
该项目为成都太古里某日式餐厅。单层建筑。
照明、插座分别有不同的支线路供电,照明、插座为单相三线,插座回路均设剩余
电流断路器保护,动作电流不得大于30mA. 所有游乐场区域照明开关在事务所集中控制。
该项目的干线采用WDZR-YJY型电缆,支线采用WDZR-BYJ无卤阻燃型铜芯导线, 暗敷设导线穿SC热镀锌钢管。

设计范围:
照明、插座系统;综合布线系统;广播系统。

部分图纸摘录:

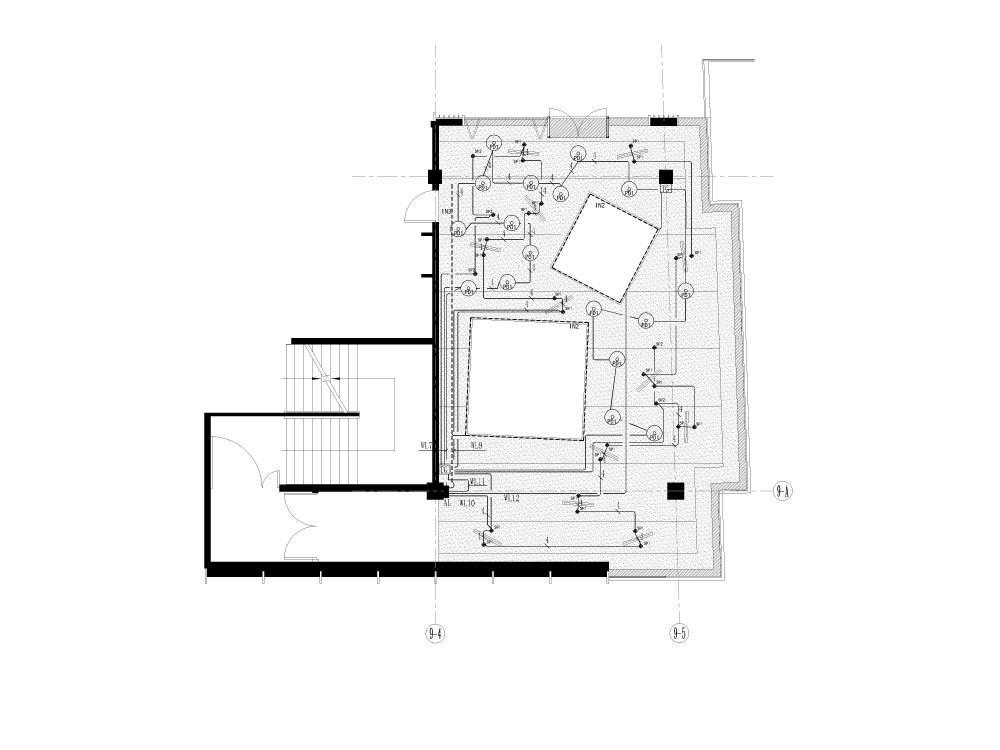

照明平面图

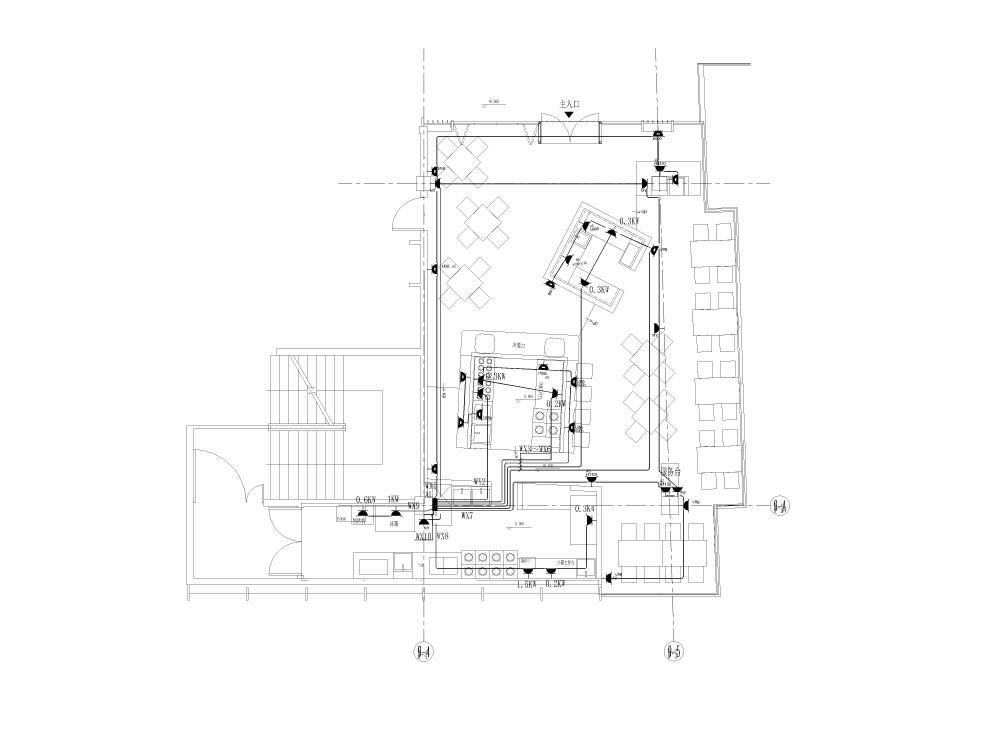

插座平面图

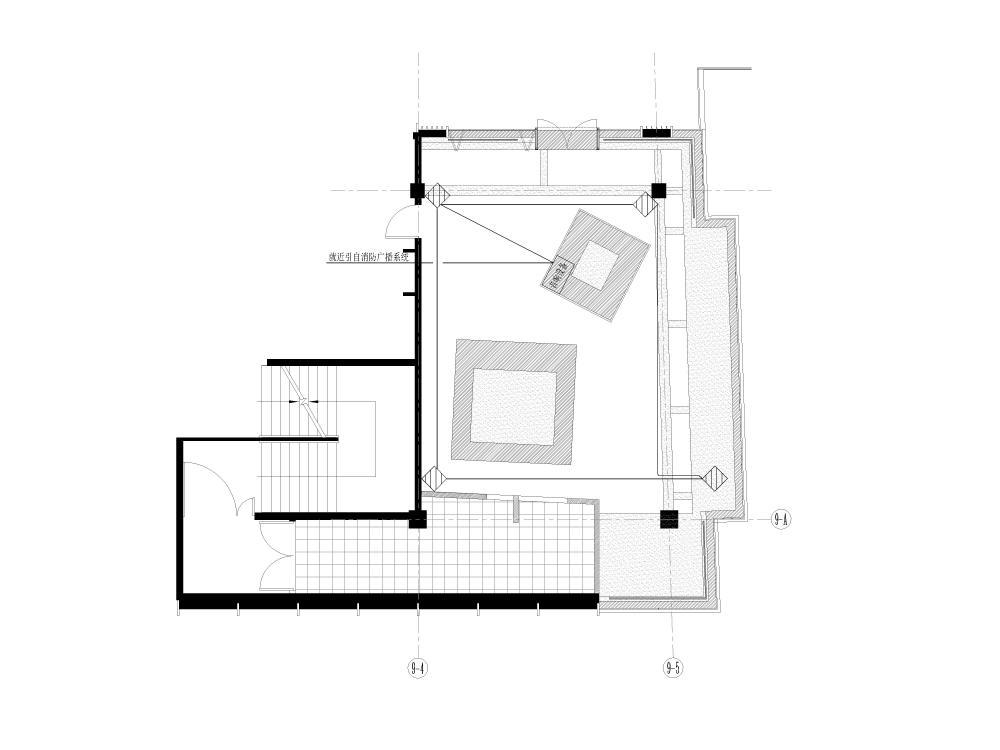

广播平面图

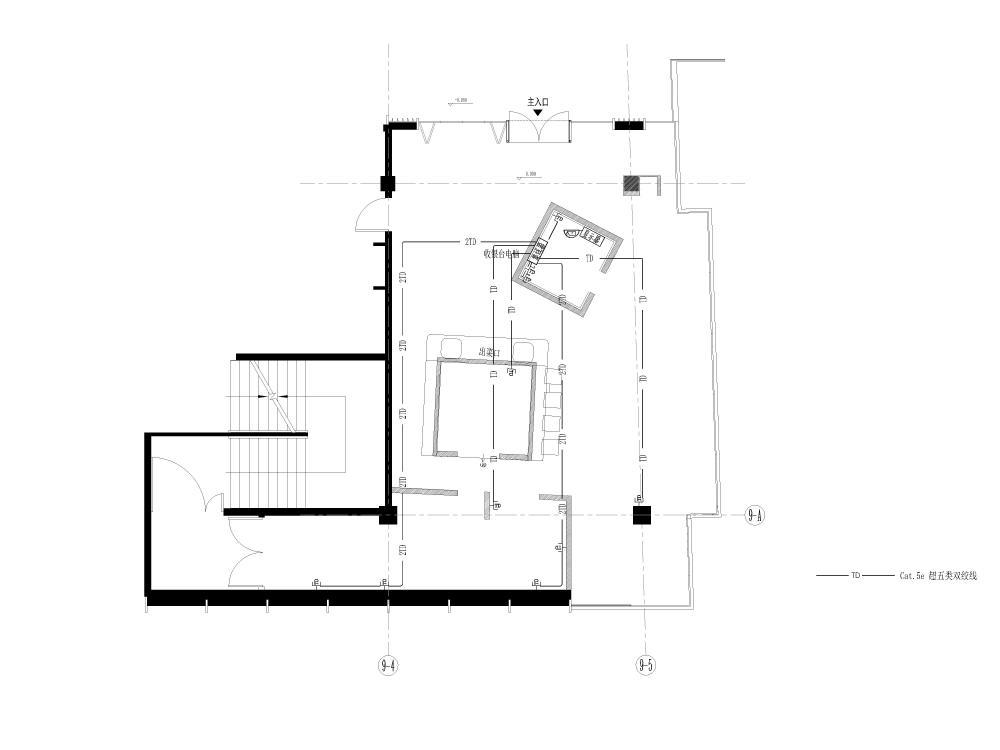

弱电平面图

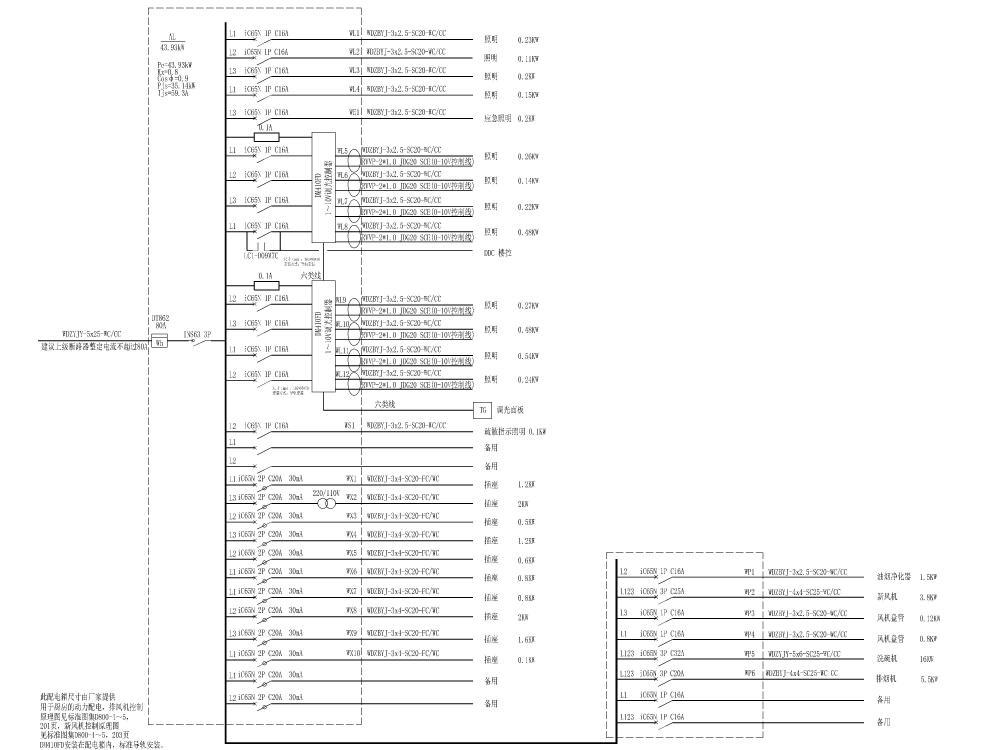

配电箱系统图

综合布线系统图
广播系统图



以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 餐厅电气施工图纸 - 1
    餐厅电气施工图纸 - 1
  • 餐厅电气施工图纸 - 2
    餐厅电气施工图纸 - 2
  • 餐厅电气施工图纸 - 3
    餐厅电气施工图纸 - 3
  • 餐厅电气施工图纸 - 4
    餐厅电气施工图纸 - 4
  • 餐厅电气施工图纸 - 5
    餐厅电气施工图纸 - 5
  • 餐厅电气施工图纸 - 6
    餐厅电气施工图纸 - 6
  • 餐厅电气施工图纸 - 7
    餐厅电气施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
