轨道交通工程电气施工CAD图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 参考图纸:70张
  • 负荷等级:一级
  • 接地方式:TN-S
  • 强电 设计:低压配电,电气照明,接地安全

附件详情

  • 一、 电气设计 说明
  • 二、动力分层系统图
  • 三、照明分层系统图
  • 四、电控柜系统图
  • 五、电缆联系图
  • 六、风阀控制柜系统图
  • 七、照明配电箱一次系统图
  • 八、应急照明箱控制原理图
  • 九、安全照明电源箱控制原理图
  • 十、广告照明电源箱控制原理图
  • 十一、区间照明干线图
  • 十二、区间工作照明控制原理图
  • 十三、单圆隧道区间动力照明布置
  • 十四、消火栓泵、水喷淋泵控制原理图
  • 十五、车站废水泵控制原理图
  • 十六、检修、清扫、屏蔽门、卷帘门 配电箱系统
  • 十七、隧道风机软启动控制原理图
  • 十八、风机变频控制原理图
  • 十九、电缆清册

附件详情

该项目是上海某轨道交通电气项目,设计包含车站降压变电所0.4kV馈出开关以下的动力照明配电系统,车站范围内各类风机、水泵、电梯等的各配电柜(箱)的安装及电缆敷设。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

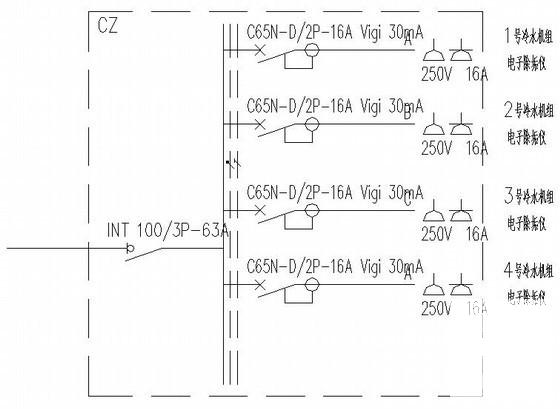

  • 轨道交通工程 - 1
    轨道交通工程 - 1

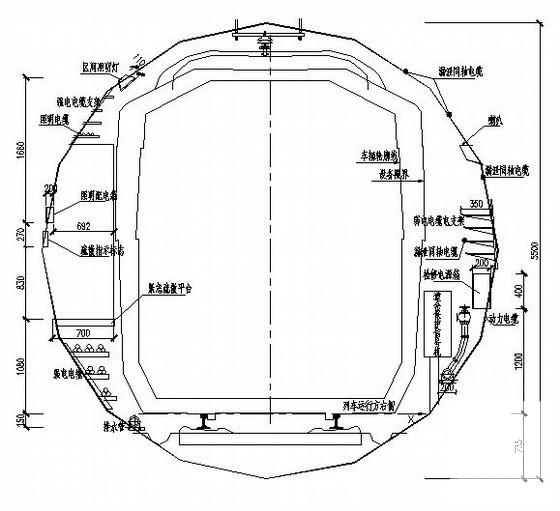

  • 轨道交通工程 - 2
    轨道交通工程 - 2

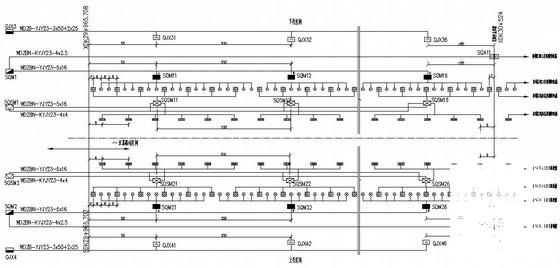

  • 轨道交通工程 - 3
    轨道交通工程 - 3
  • 轨道交通工程 - 4
    轨道交通工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
