住宅小区设计人防电气施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:62447.22平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明
该附件为贵州一住宅区人防系统施工图
资料中包含防空地下室战时动力平面图、照明平面图,通风信号平面图,战时配电系统图、电气防护封闭做法大样等。
人防系统有三个防护单元:
第一防护单元 :甲类核6级、常六级二等掩蔽部,人防建筑面积1124平方米、防化等级为丙级,人体掩蔽面积728平方米、战时可掩蔽728人
第二防护单元 :甲类核6级、常六级二等掩蔽部,人防建筑面积1451平方米、防化等级为丙级,人体掩蔽面积932平方米、战时可掩蔽932人
第二防护单元 :甲类核6级、常六级二等掩蔽部,人防建筑面积1871平方米、防化等级为丙级,人体掩蔽面积1065平方米、战时可掩蔽1065人

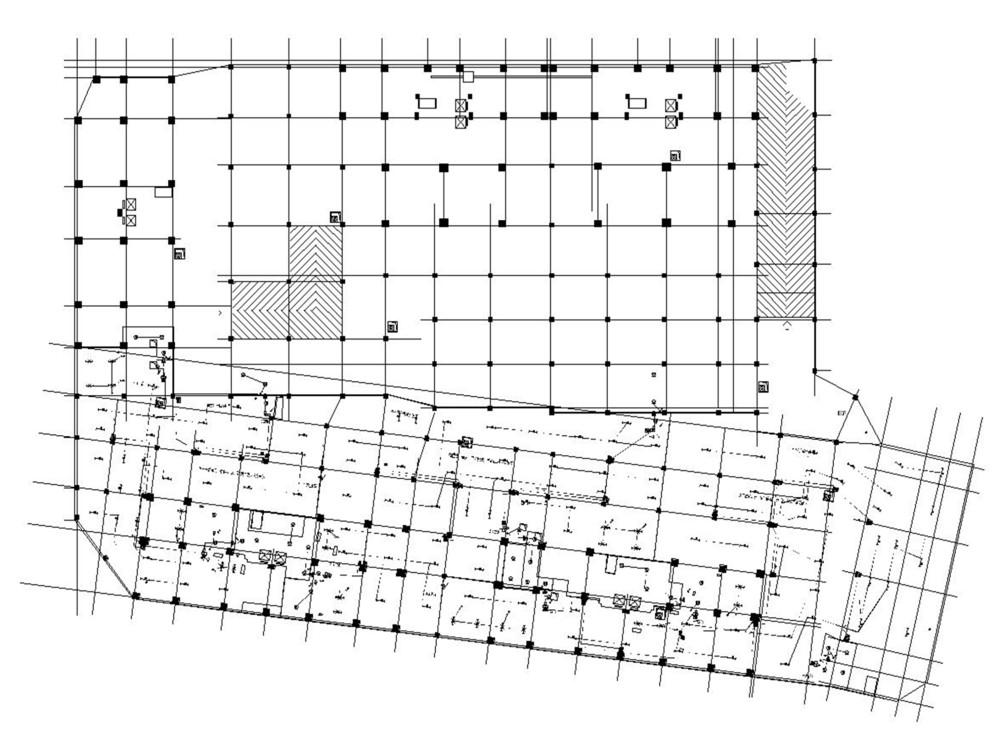

负二层防空地下室宣战时动力平面图

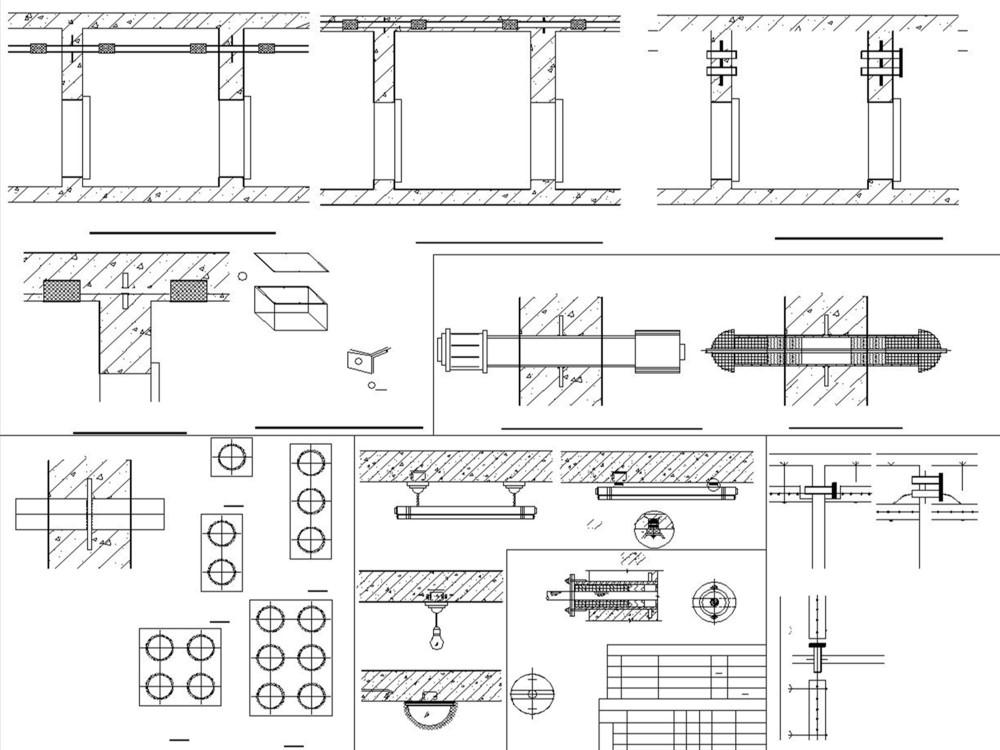

电气防护密闭做法大样图

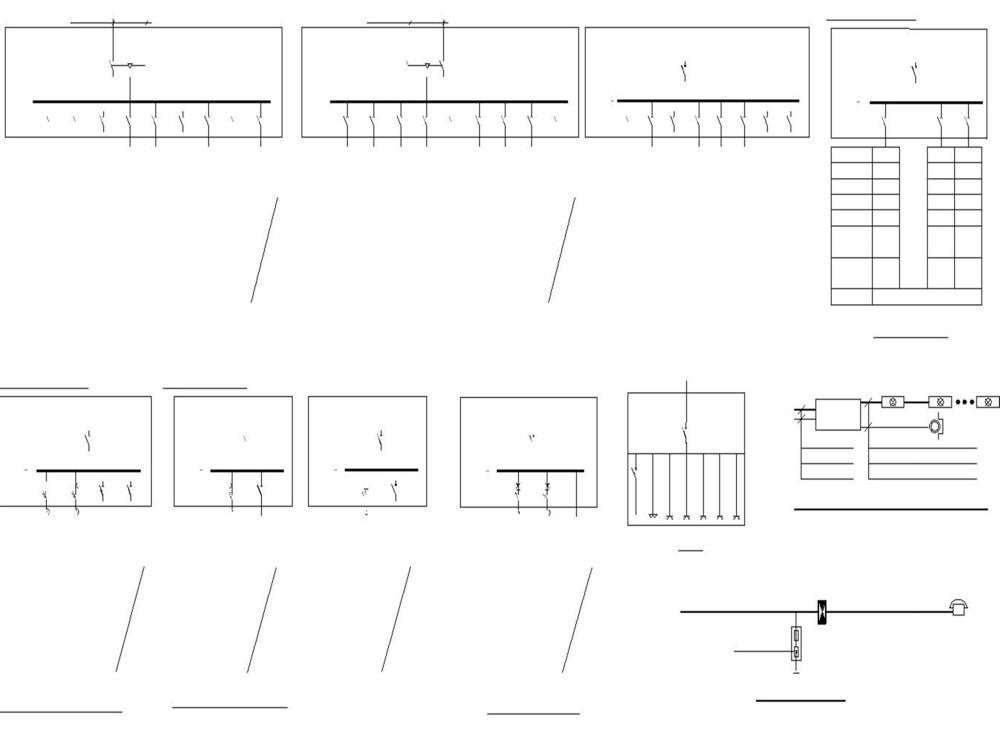

人防战时配电系统图

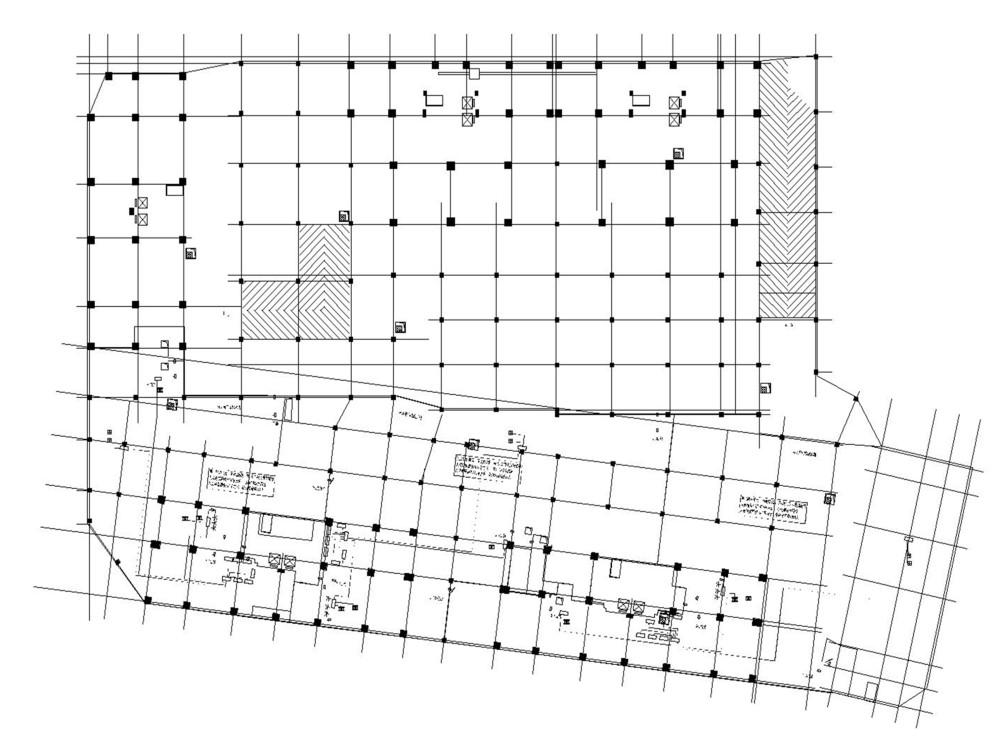

防空地下室战时照明平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 施工设计大样图 - 1
    施工设计大样图 - 1
  • 施工设计大样图 - 2
    施工设计大样图 - 2
  • 施工设计大样图 - 3
    施工设计大样图 - 3
  • 施工设计大样图 - 4
    施工设计大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
