中学室外工程水电及管沟设计CAD施工图纸

一、设计范围
1、10KV电力线路;
2、0.4KV低压电力线路预埋敷设:包括平面位置、井位、管线预埋敷设等。
二、配电系统
1、负荷级别:
所有消防设备、电子计算机、弱电机房、监控中心等用电负荷为一级负荷,普通照明、普通动力负荷均为三级负荷。
该项目设置1个10/0.4KV中心变配电所在一期7#栋负一层,作为一期工程的专变配电中心及整个工程的高压供电中心,另在7#栋
负一层设置一套200KW发电机组作为一级负荷的备用电源;严禁自备电与市电并网运行,市电停电后发电机组应在15S内自启动供电,
市电恢复后延时停机。一、二级负荷均采用双电源在末端切换。
后期工程规划设置3处厢式变电所供电。
三、线路敷设:
10KV高压电缆穿UPVC管进行保护。室外低压电力线路采用YJV型电缆(消防负荷采用BTTZ-1KV矿物绝缘电力
电缆),穿CPVC专用电力管进行保护。电缆管敷设应有不小于0.5%%%的排水坡(朝手孔井)。在转角处、分支或变更敷设方式时
应设电缆手孔井,在直线段设置一定数量的电缆手孔井,手孔井的距离控制在50-100米。每个手孔井底应设置CPVC140以上的
排水管并接入就近的雨水排水管网。电力管线和电力井布置于人行道靠非机动车道边沿线上或绿化带中。埋地敷设的管线,道路下其埋深
不应小于800cm,非道路下埋深不应小于700cm。与其它管道交叉时其最小距离及敷设要求应满足规范要求。具体详平面布置总图。
手孔井(人孔井)其混凝土盖板每块重不应超过50Kg,其承载和耐久应适合环境要求。
设置在各建筑物前的手孔井,应根据单体建筑 电气施工图 作处理。并根据单体建筑电气井设置位置预埋保护管。
手孔井设置详 平面布置图 ,电缆井的具体做法参国标图集07SD101-8《电力电缆井设计与安装》。

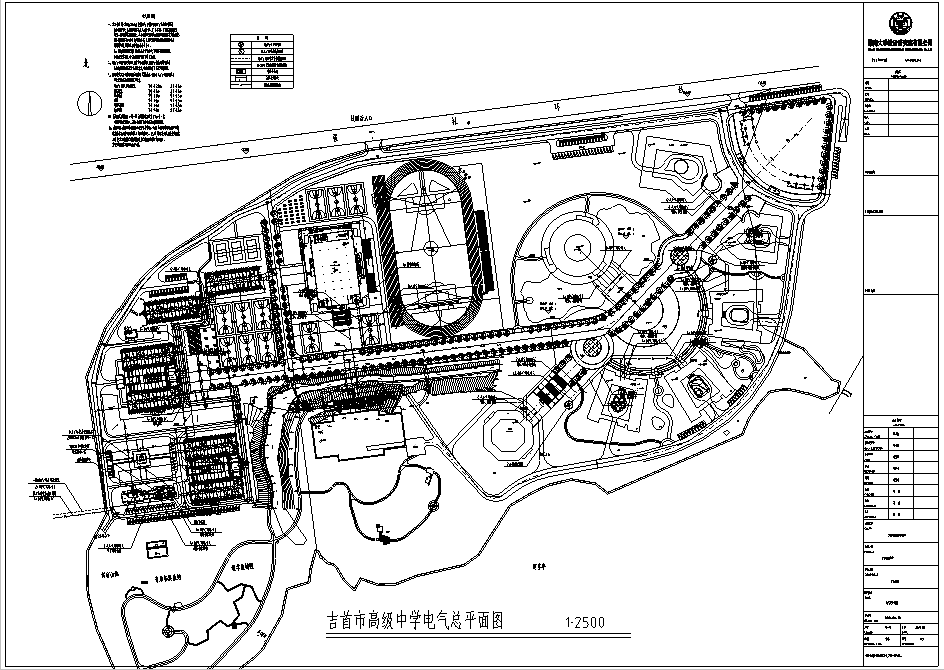

电气总平面图
