联拼小高层给排水精典施工CAD图纸

  • 设计详细说明:无
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统

附件详情

独特给排水布置
共12层,顶层有跃层。
包括各层给排水平面图及各系统图,和单元水表安装图。


2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

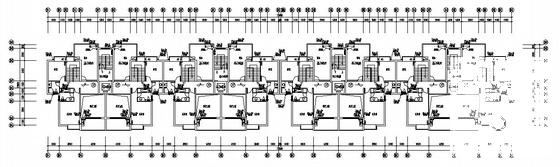

  • 小高层排水 - 1
    小高层排水 - 1

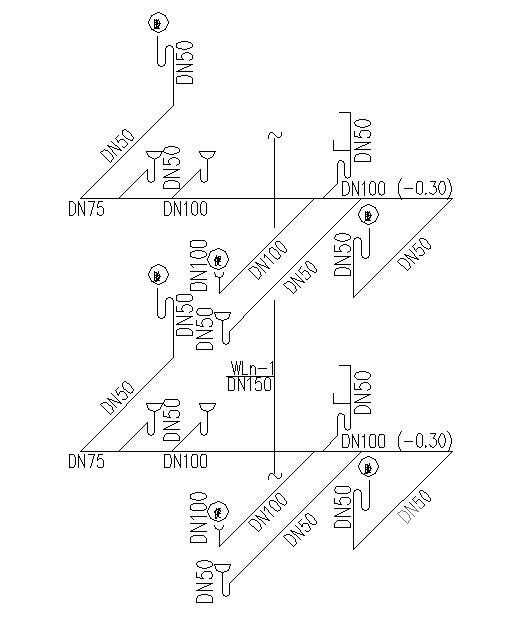

  • 小高层排水 - 2
    小高层排水 - 2
以上是部分截图,请下载附件后查看完整高清内容
