86390平米24层大型火车站空调通风空防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:高层建筑
  • 建筑设计面积:86390平方米
  • 地上层数:24层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:55张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵
  • 送风方式:散流器送风
  • 节点大样:冷却塔,集分水器,风机盘管,制冷机组
  • 项目所在地:福建
附件详情
一、项目概要:

该项目位于福建省,是一个大型火车站建筑,地上24层,地下2层,建筑面积86390平米。图纸内容包含设计及施工说明,主要设备材料表及图例,节能设计说明,裙房部分制冷系统原理图,中央空调控制原理图,主楼部分制冷系统原理图,空调机组控制原理图,空调水系统流程图,多联分体空调系统流程图,防排烟系统流程图,通风排烟平面图,空调风管平面图,空调水管平面图,空调冷媒配管平面图,制冷机房平面图,冷机房设备基础平面图,冷却塔平面图,空调机房大样图,人防通风设计、施工总说明,战时通风平面等...

二、空调系统:

1.冷热源:采用离心式冷水机组,螺杆式冷水机组,高效节能直流变冷媒流量多联中央空调系统...

2.风系统:采用风机盘管或吊顶式空气处理机组加新风系统...

3.水系统:一次泵定压补水系统...

三、 通风防排烟 系统:

1.通风系统:该项目平时通风主要包括地下车库,地下室设备用房和地上卫生间和电梯机房等的通风设计,通风换气量均按换气次数确定...

2.防排烟系统:考虑到防火分区和人防分区等因素的影响,地下一至二层停车库按建筑防火分区设置机械排烟系统,按6次/时换气次数计算排烟量.与平时排风系统合用...

福建大型火车站空调通风空防排烟系统设计施工

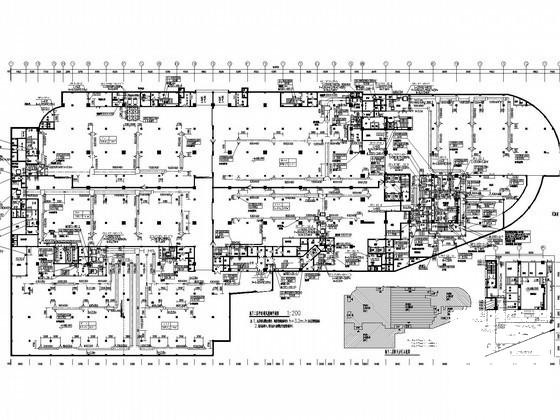

地下二层战时通风平面图

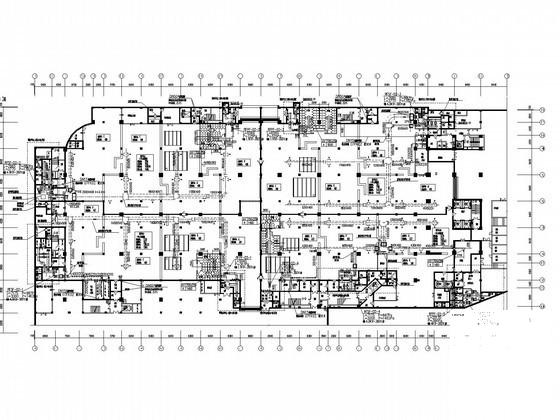

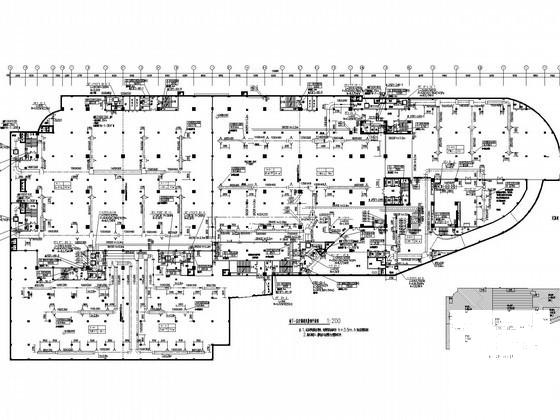

地下一层空调通风排烟平面图

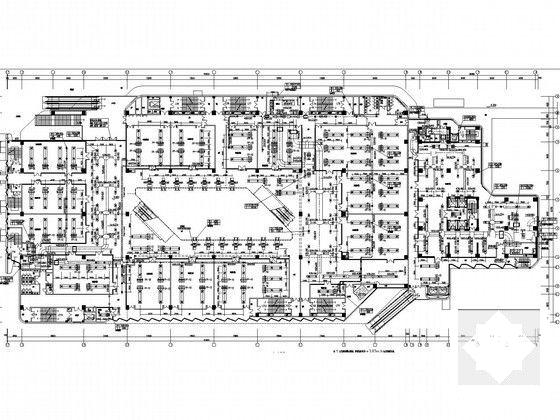

二层空调风管平面图
三层空调风管平面图
四层空调风管平面图
四层空调水管平面图
一层空调通风排烟平面图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 车站通风系统 - 1
    车站通风系统 - 1
  • 车站通风系统 - 2
    车站通风系统 - 2
  • 车站通风系统 - 3
    车站通风系统 - 3
  • 车站通风系统 - 4
    车站通风系统 - 4
  • 车站通风系统 - 5
    车站通风系统 - 5
  • 车站通风系统 - 6
    车站通风系统 - 6
  • 车站通风系统 - 7
    车站通风系统 - 7
  • 车站通风系统 - 8
    车站通风系统 - 8
以上是部分截图,请下载附件后查看完整高清内容
车站通风系统下载
