11层小区11#楼给排水CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8653.98平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:水箱

附件详情

项目概要:
该项目为嵩景花园小区11#楼,位于登封市颖河路与嵩阳路交叉口西南角,.本建筑建筑工程等级为二类单元式住宅,设计使用年限为50年,耐火等级为二级。本建筑层数为地上十一层,地下一层。建筑高度:32.35m;总建筑设计面积:8653.98m .
设计范围
该项目内给水、排水及 消防系统 设计。
生活给水设计:
该项目生活给水分高低两个区,一至五层为低区,直接接小区市政给水管网,六至十一层为高区,由屋顶生活水箱供水,生活水箱接小区生活加压给水管网;给水量为:最高日给水量33.0m /d,最大时给水量3.44m /h 。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

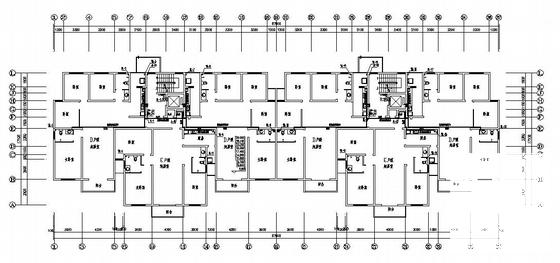

  • 小区给排水施工图 - 1
    小区给排水施工图 - 1

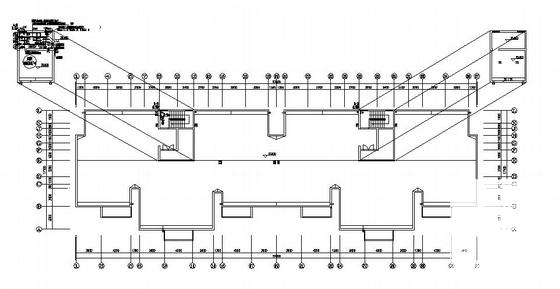

  • 小区给排水施工图 - 2
    小区给排水施工图 - 2

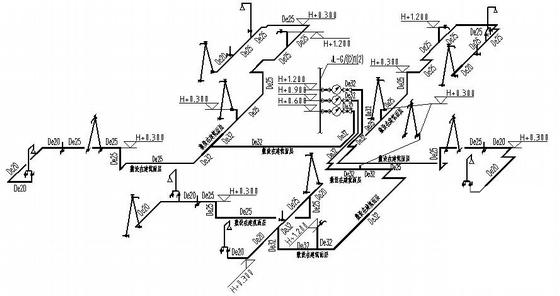

  • 小区给排水施工图 - 3
    小区给排水施工图 - 3

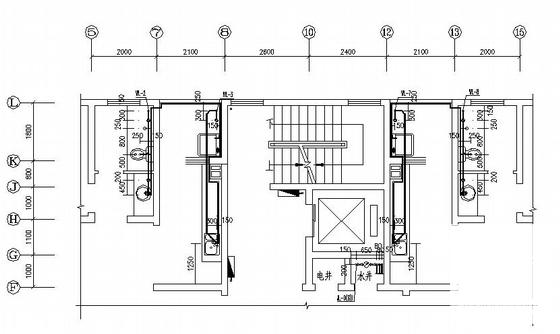

  • 小区给排水施工图 - 4
    小区给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
