3层理工学院教学楼给排水设计CAD图纸

  • 建筑类别:教育
  • 建筑地上层数:3层
  • 建筑地下层数:0层
  • 设计阶段: 设计方案
  • 供水方式:变频供水设备
  • 供水分区:无
  • 污废水排水体制:分流
  • 设计内容:给排水, 消火栓, 灭火器
  • 设置场所火灾危险等级:轻危险级

附件详情

该项目涉及范围iebaokuo建筑红线以内的给排水管道及构筑物。有给水系统工程,排水系统工程(生活污水、雨水)还有 消防系统 工程。水源由学院自来水管网供给,学院供水压力为0.63MPa,减压至0.20MPa。最高日用水量为33.11m3,最大时用水量8.03m3/h。
生活污水与雨水飞流排除,生活污水经化粪池处理后排至室外废水管道,雨水直接排入散水,室外雨水管道或人工湖内。生活污水最高日排水量为29.8m3/h。
屋面雨水系统采用内排水密闭系统,由设于屋面的雨水斗收集经雨水管排至室外雨水管网,走廊雨水由沟内雨水斗接至雨水管排至散水;雨水管在建筑墙槽或结构柱内暗敷。
消防按一个着火点进行设计,设有室内消火栓系统,手提灭火器。室外消火栓系统采用低压供水,消火栓用水由室外市政环状给水管网供给,在给水管网上设有足够数量地上式室外消火栓,每个室外消火栓出水量为15L/s。室内设有足够数量专用消火栓管道,以保证被保护范围内任何部位有相邻两个消火栓水枪充实水柱同时到达。室内消火栓系统竖向仅一个供水区,各区消防管网立体成环,下部全区室外成环,上部各区在屋顶各自成环。

东莞某理工学院教学楼给排水设计图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

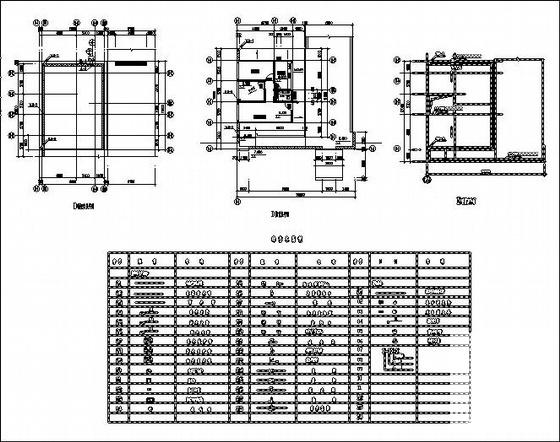

  • 教学楼给排水设计 - 1
    教学楼给排水设计 - 1

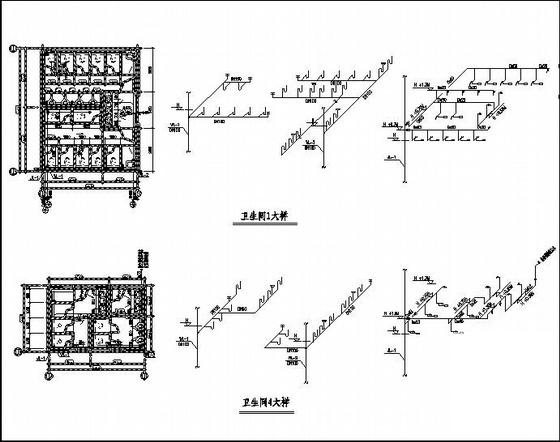

  • 教学楼给排水设计 - 2
    教学楼给排水设计 - 2
以上是部分截图,请下载附件后查看完整高清内容
