5层洗浴中心建筑给排水CAD施工图纸

  • 设计详细说明:无
  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 大样节点:卫生间

附件详情

  • 设计说明
  • 一层给排水平面图
  • 一层消防给水平面图
  • 二层给排水消防平面图
  • 三层给排水消防平面图
  • 四层给排水消防平面图
  • 五层给排水消防平面图
  • 自动喷淋给水系统图
  • 给排水 消防系统
  • 卫生间给排水平面放大图
  • 卫生间给排水各接点图

附件详情

项目概要:该项目是一休闲洗浴中心消防项目,建筑层数为地上5层;
设计范围:该项目设有生活给水系统、生活污水系统、生活废水系统、消火栓给水系统等。
共计9张图纸;

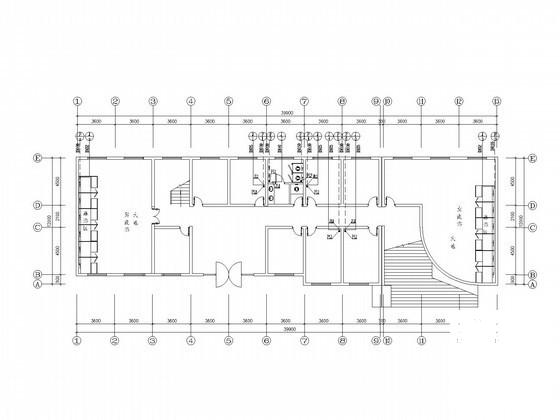

一层给排水平面图

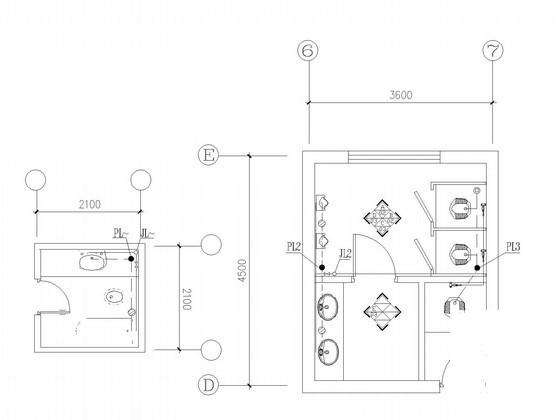

卫生间给排水平面放大图

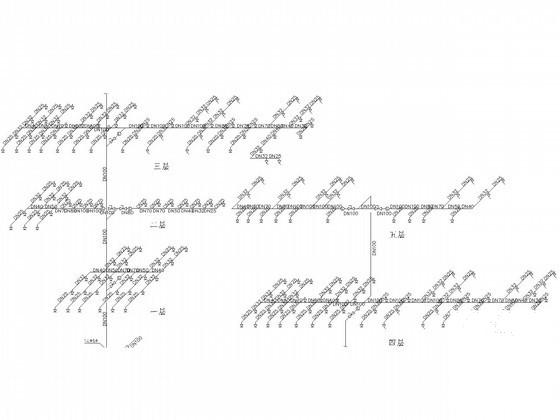

自动喷淋给水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

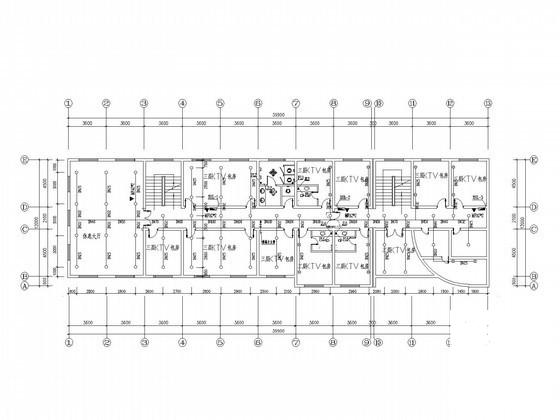

  • 建筑给排水施工图纸 - 1
    建筑给排水施工图纸 - 1
  • 建筑给排水施工图纸 - 2
    建筑给排水施工图纸 - 2
  • 建筑给排水施工图纸 - 3
    建筑给排水施工图纸 - 3
  • 建筑给排水施工图纸 - 4
    建筑给排水施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
