市政道路6m+8m+6m三跨连续刚构桥竣工CAD施工图纸

附件详情

桥梁跨径布置:6m+8m+6m
桥梁宽度:40m
汽车荷载:城-A级
人群荷载:整体分析4.0kN/m2
桥涵设计基准期:100年
设计安全等级:二级
设计水位:常水位为1.6m;高水位2.0m
梁高50cm,悬臂长度为50cm
下部结构:钻孔灌注桩,中墩与现浇梁固结,边墩采用普通的边盖梁桥台

施工图说明
资料目录
桥位图

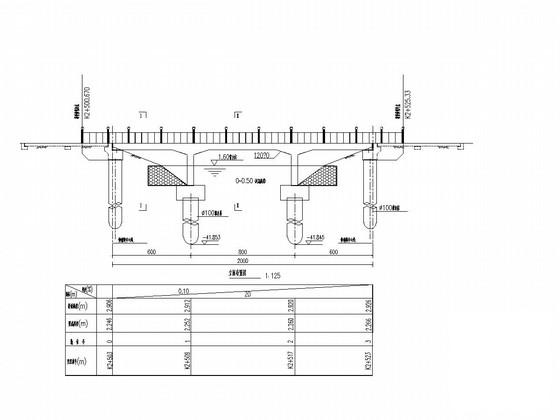

桥型布置图
梁体及中墩外形图
梁体及中墩结构图
边盖梁外形图
边盖梁结构图
中墩承台结构图
桩基结构图
伸缩缝构造图
人行道板结构图
泄水孔构造图
搭板及地梁结构图
绿化带挡墙构造图
人行栏杆结构图
试桩、锚桩图
桥区堤岸护坡示意图
植筋技术要求
……
共计25张

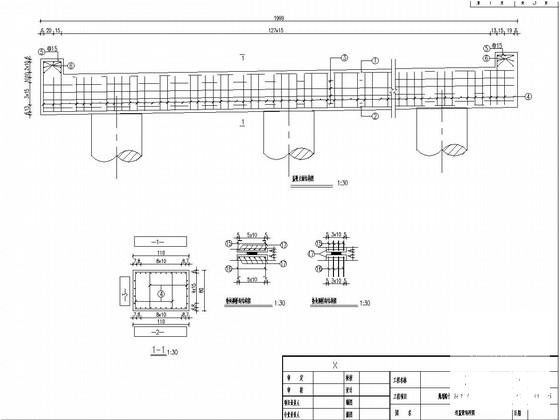

边盖梁结构图

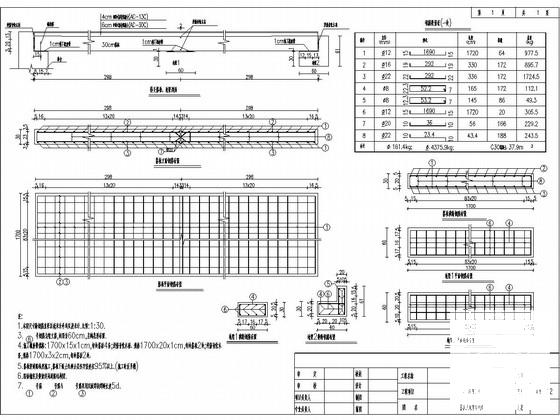

搭板及地梁结构图

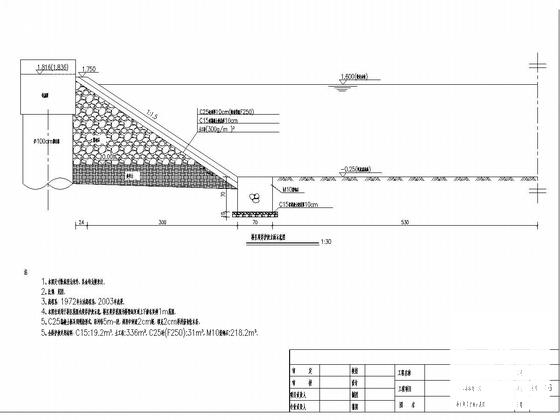

桥区堤岸护坡示意图

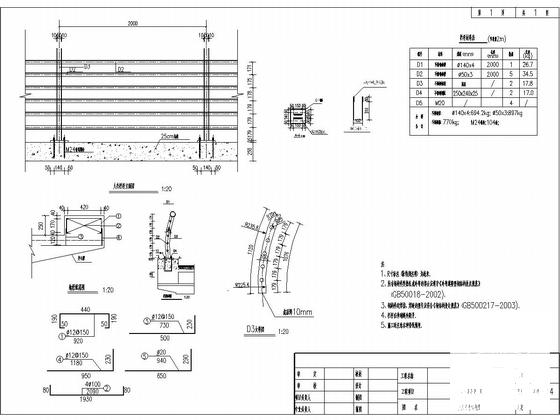

人行栏杆结构图

试桩、锚桩图

泄水孔构造图

桩基结构图

绿化带挡墙构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 连续刚构桥施工图 - 1
    连续刚构桥施工图 - 1
  • 连续刚构桥施工图 - 2
    连续刚构桥施工图 - 2
  • 连续刚构桥施工图 - 3
    连续刚构桥施工图 - 3
  • 连续刚构桥施工图 - 4
    连续刚构桥施工图 - 4
  • 连续刚构桥施工图 - 5
    连续刚构桥施工图 - 5
  • 连续刚构桥施工图 - 6
    连续刚构桥施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
