16m装配式先张法预应力简支空心板上部通用CAD图纸

附件详情

  • 说明
  • 设计图纸
  • 一孔预制空心板材料数量总表
  • 一孔桥面铺装材料数量总表

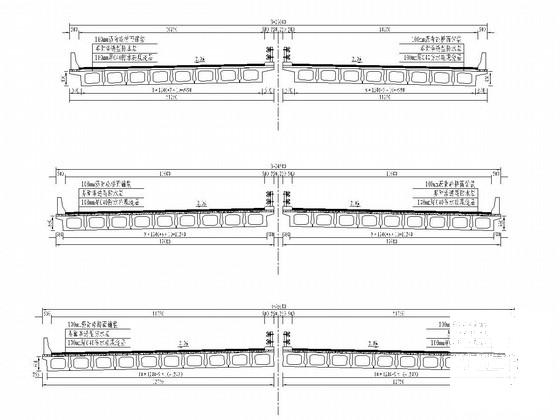

  • 标准横断面
  • 空心板一般构造图
  • 空心板底板加强钢筋构造图
  • 桥面连续钢筋构造图
  • 桥面现浇层及铰缝钢筋构造图
  • 中板普通钢筋构造图(α=0°)
  • 中板普通钢筋构造图(α=15°)
  • 中板普通钢筋构造图(α=30°)
  • 边板普通钢筋构造图(C=0、α=0°)
  • 边板普通钢筋构造图(C=0、α=15°)
  • 边板普通钢筋构造图(C=0、α=30°)
  • 边板普通钢筋构造图(C=255mm、α=0°)
  • 边板普通钢筋构造图(C=255mm、α=15°)
  • 边板普通钢筋构造图(C=255mm、α=30°)
  • 边板普通钢筋构造图(C=380mm、α=0°)
  • 边板普通钢筋构造图(C=380mm、α=15°)
  • 边板普通钢筋构造图(C=380mm、α=30°)
  • 边板普通钢筋构造图(C=505mm、α=0°)
  • 边板普通钢筋构造图(C=505mm、α=15°)
  • 边板普通钢筋构造图(C=505mm、α=30°)
  • 边板普通钢筋构造图(C=630mm、α=0°)
  • 边板普通钢筋构造图(C=630mm、α=15°)
  • 边板普通钢筋构造图(C=630mm、α=30°)

附件详情

技术指标:
跨 径:16m
斜 交 角:0°、15°、30°
荷 载:公路-Ⅰ级
桥面宽度:2×11.25、2×12、2×12.75、2×13.5、2×16.5、2×16.75m
......
设计要点:
1、本通用图的结构体系为简支结构,按部分预应力A类构件设计。
2、设计计算采用平面杆系结构计算软件计算,桥面现浇层参与结构受力,荷载横向分配系数采用铰、刚接板法计算,并用梁格法进行检算。空心板顶板计算按单向板和悬臂板计算。并采用空间结构计算软件复核。
3、设计参数详见 设计说明
......
适用范围:
1、处于曲线段上的桥,可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±200mm范围内,若板长变化超过此范围需根据各桥具体情况进行计算调整。
2、本册图纸采用80型伸缩缝或160型伸缩缝。使用本通用图时,应根据桥位处气象条件,选择不超过160型伸缩缝所适宜的一联长度。施工时应根据伸缩缝安装时的温度来确定其安装宽度。
......
设计于,共49张CAD设计图,3张 设计说明 ,计算书103张。

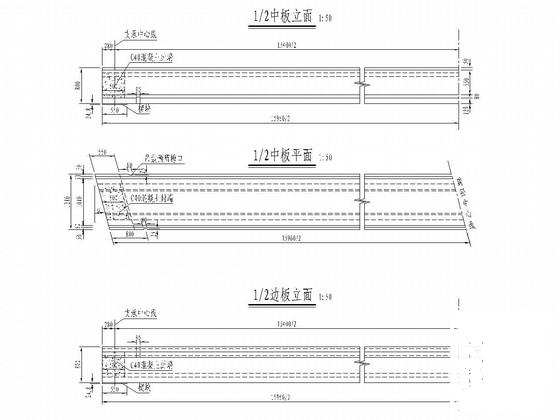

空心板一般构造图

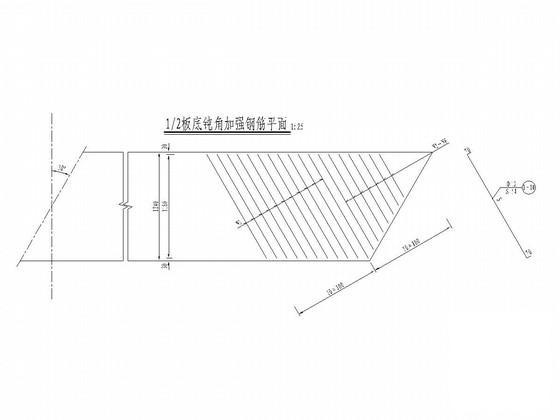

空心板底板加强钢筋构造图

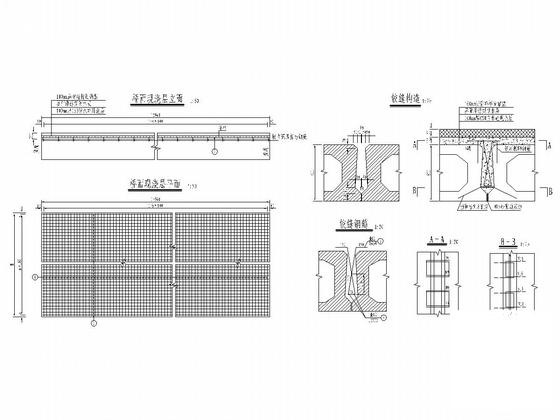

桥面现浇层及铰缝钢筋构造图

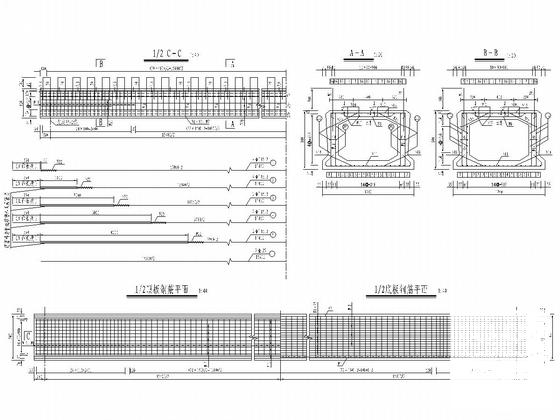

中板钢筋构造图

桥面连续钢筋构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 先张法预应力空心板 - 1
    先张法预应力空心板 - 1
  • 先张法预应力空心板 - 2
    先张法预应力空心板 - 2
  • 先张法预应力空心板 - 3
    先张法预应力空心板 - 3
  • 先张法预应力空心板 - 4
    先张法预应力空心板 - 4
  • 先张法预应力空心板 - 5
    先张法预应力空心板 - 5
  • 先张法预应力空心板 - 6
    先张法预应力空心板 - 6
以上是部分截图,请下载附件后查看完整高清内容
