9.75+14+9.75m斜腿刚构桥梁设计套CAD图纸

附件详情

总体设计:
根据规划的河道宽度确定的桥梁 方案 为斜腿刚构,跨经组合为9.75+14+9.75=33.5m。根据道路横断面确定分四幅桥进行设计,两幅快车道桥各宽10.5m,其中车道宽8m,加0.5m防撞护栏和0.3m护轮带,其余部分供绿化培土用;两侧各9.75m宽的辅道桥,慢车道宽5m,人行道4m,护轮带0.3m,其余为绿化培土用。
......
技术标准:
1. 道路等级:城市主干道II级
2. 设计时速:40km/h
3. 设计荷载:快车道桥:城-A级;辅道桥:城-B级;人群荷载:3.5kN/m2
4. 桥面横断面分配:全桥分成四幅桥设计:两幅快车道桥,两幅辅道桥。
一幅快车道桥全宽10.5m,其中车行道宽8m,防撞墙0.5m,护轮带0.3m,其余位于中央分隔带和机非分隔带内。
一幅辅道桥全宽9.75m,其中人行道宽4m(含栏杆),慢车道5m,护轮带0.3m,机非分隔带内0.45m。
四幅桥之间位于分隔带内均设置横向搭板,保证分隔带内的绿化连贯。
......
共48张CAD设计图。

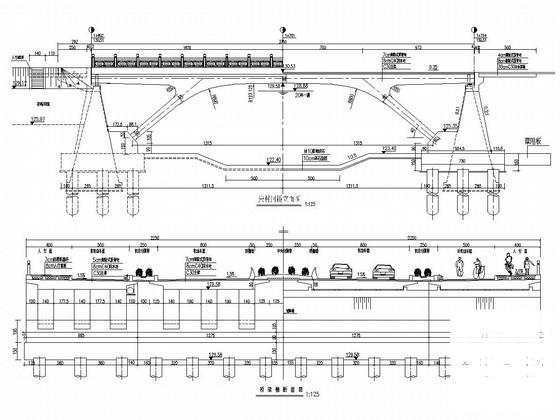

斜腿刚构方案

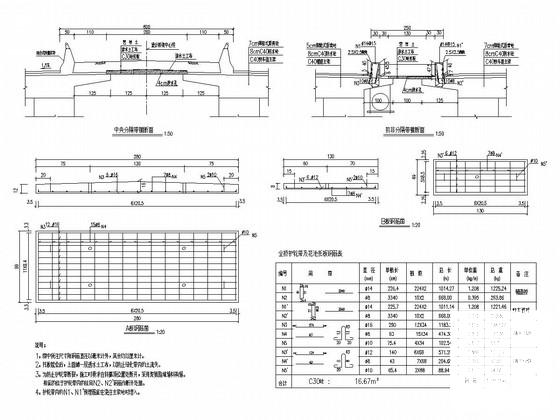

绿化带花池托板构造图

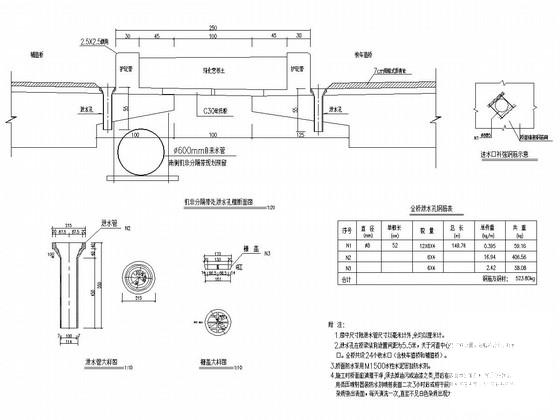

桥面排水构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

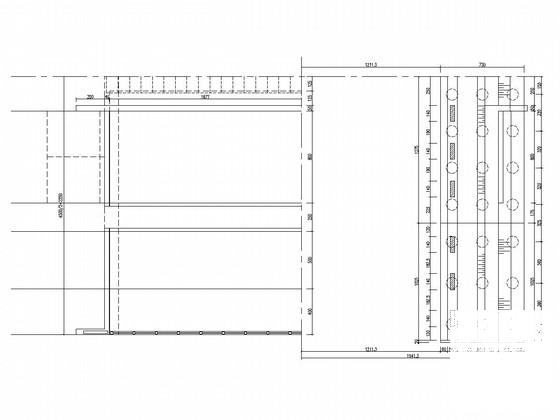

  • 桥梁设计图纸 - 1
    桥梁设计图纸 - 1
  • 桥梁设计图纸 - 2
    桥梁设计图纸 - 2
  • 桥梁设计图纸 - 3
    桥梁设计图纸 - 3
  • 桥梁设计图纸 - 4
    桥梁设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
