城市次干道道路照明工程施工CAD大样图设计33张

附件详情

  • 设计说明

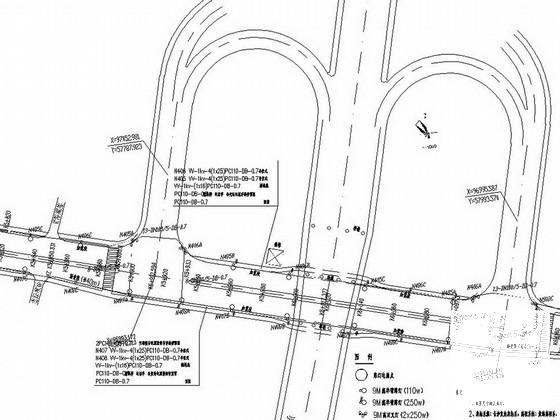

  • 施工设计平面图
  • 道路标准横断面
  • 灯杆基础图
  • 方井圆盖
  • 防盗井
  • 人行道内管道及过路管大样图

附件详情

该资料范围道路全长约3.84km。
(1)道路照明标准横断面(一般路段):路幅宽度为26m(2.5m人行道结合风光带实施+1.5m绿化带+7.5m机动车道+3m绿化带+7.5m机动车道+1.5m绿化带+2.5m人行道结合风光带实施),于道路两侧人行道内设置单臂路灯,灯间距32米,对称布置。朝机动车道路灯,灯具高9m,灯具仰角10度,灯具伸出2米,光源均采用110W高压钠光源。
(2)道路照明标准横断面(交叉口加宽段):路幅宽度为29.5m(2.5m人行道结合风光带实施+1.5m绿化带+7.5m机动车道+3m绿化带+7.5m机动车道+3.5m机、非混行车道 +1.5m绿化带+2.5m人行道结合风光带实施),于道路两侧人行道内设置单臂路灯,灯间距32米,对称布置。朝机动车道路灯,灯具高9m,未加宽段灯具仰角10度,灯具伸出2米;加宽段灯具仰角15度,灯具伸出2米;光源均采用110W高压钠光源。
……
照明计算:
该项目所采用的250W高压钠光源灯具,其光通量为27500lm,110W高压钠光源灯具,其光通量为12100lm,利用系数取0.4、维护系数取0.75;通过计算,车行道平均照度为16.8lx, 平均亮度不低于1.0,均匀度不低于0.4,照明功率密度值为0.45W/m2,眩光限制较好。
……
共33张,。

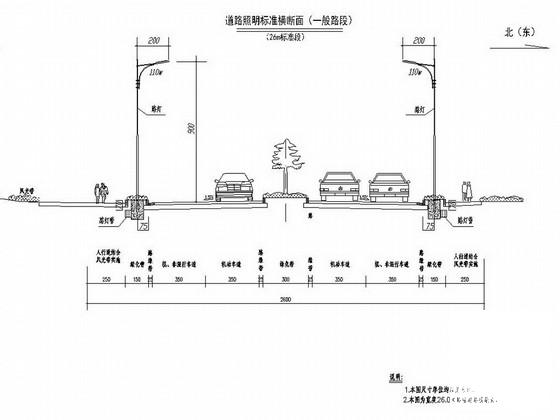

道路标准横断面

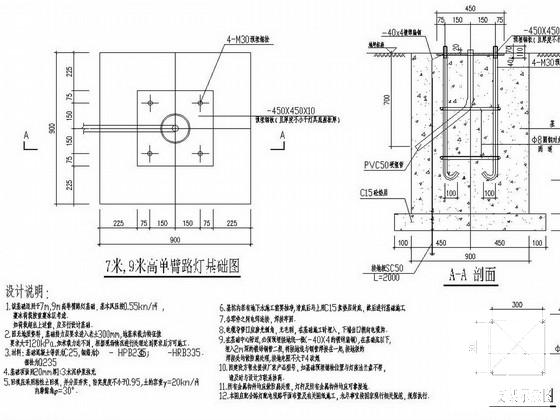

灯杆基础图

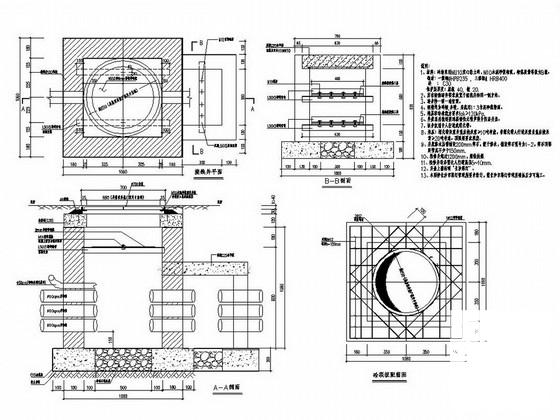

接线暗井设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 道路工程施工设计 - 1
    道路工程施工设计 - 1
  • 道路工程施工设计 - 2
    道路工程施工设计 - 2
  • 道路工程施工设计 - 3
    道路工程施工设计 - 3
  • 道路工程施工设计 - 4
    道路工程施工设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
