5层116680平米数据中心空调通风设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:116680平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,复式泵,定流量,变流量
  • 节点大样:冷却塔
  • 特殊系统:精密空调系统
  • 项目所在地:安徽

附件详情

  • 通风空调工程设计施工说明
  • 通风空调工程图例及设备材料表
  • 冷冻水系统图(冷源部分)
  • 冷冻水系统图(末端部分)
  • 风冷热泵水系统原理图
  • 新风风路系统图
  • 清空及排风系统图
  • 冷冻站设备布置平面图
  • 冷冻站设备基础平面图
  • 冷冻站管道平面图

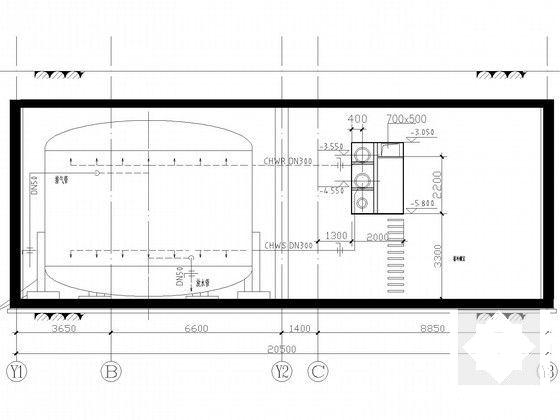

  • 蓄冷罐室平、剖面图

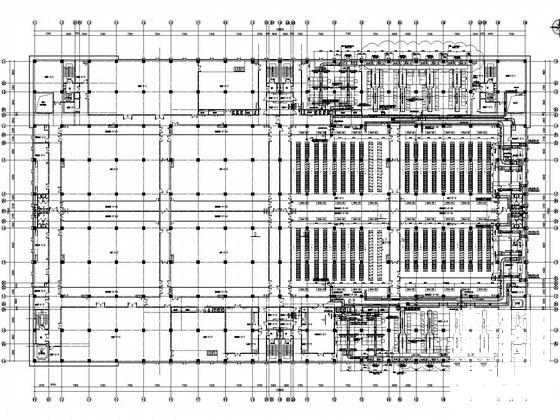

  • 空调通风平面图
  • 空调水管平面图
  • 机房管道综合剖面图
  • 空调循环冷却水系统说明
  • 空调循环冷却水系统原理图
  • 冷却塔补水系统原理图
  • 冷冻站循环冷却水平面图
  • 冷冻站冷却水池给水平面图
  • 屋面冷却塔及循环冷却水管、补水管平面图

附件详情

稿件为某国企数据中心空调通风设计施工图纸,总建筑面积约为116680m2,地上5层。其中数据机房25600m2,发电机房5880m2,监控中心2400m2。建筑层高为34.6m。
设计内容:整个数据中心的空调通风系统设计,数据机房的空调系统设计。
机房新风系统:
数据机房设有独立的新风系统,新风量取保证人员最小新风量(40m3/人)需求和保证机房内最小正压要求(每小时0.8次换气量)二者的较大值。
为了满足机房内的空气新鲜与稳定,防止外界污染的空气渗入机房,新风机设初、中效过滤器,保证每升空气中大于或等于0.5μm的尘粒数,应少于18,000粒。
每层设新风机房,使用带有叉流板的热回收的新风机组,冬季先用机房热空气循环预热室外新风,冬季新风预热的送风温度14℃,不足的热量由风冷热泵机组补充,将空气加热至37℃,采用等焓线加湿(新风处理到18℃,相对湿度78%),每台3600cmh机组的有效加湿量15kg/h,湿膜加湿器设在新风机组内。
夏季机组对新风降温除湿,冷源使用风冷热泵机组,将新风处理到室内露点温度,降温除湿后的新风送入室内。新风机组风量为本层设计新风量的70%,一台故障时,另一台仍然可以满足系统70%的需求。
……

,图纸共33张。

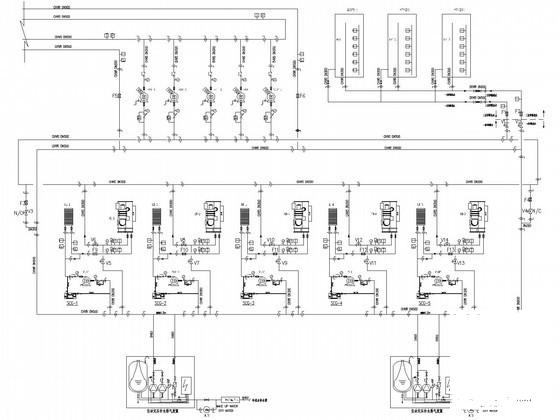

冷冻水系统图(冷源部分)

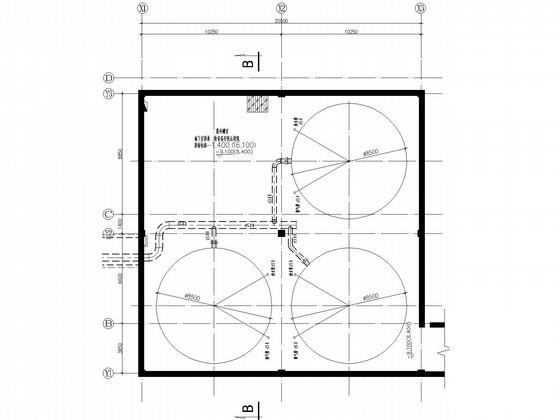

蓄冷罐室平面图

空调循环冷却水系统原理图

机房管道综合剖面图

冷冻站管道平面图

冷冻站管道剖面图

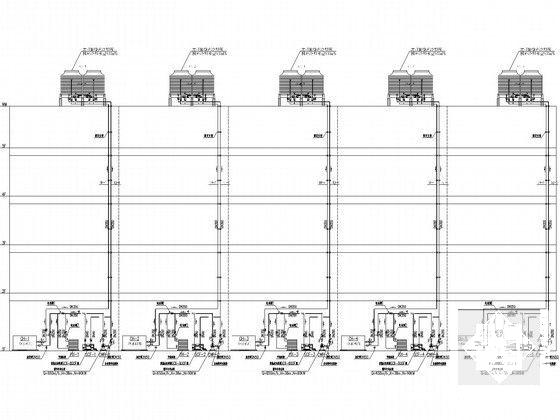

冷却塔补水系统原理图

空调机房剖面

制冷机房平面大样

屋面空调设备及管道平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 数据中心空调设计 - 1
    数据中心空调设计 - 1
  • 数据中心空调设计 - 2
    数据中心空调设计 - 2
  • 数据中心空调设计 - 3
    数据中心空调设计 - 3
  • 数据中心空调设计 - 4
    数据中心空调设计 - 4
  • 数据中心空调设计 - 5
    数据中心空调设计 - 5
  • 数据中心空调设计 - 6
    数据中心空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
