8层12800平米便民服务中心风冷热泵空调设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:12800平方米
  • 地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,异程式
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 主要设备及材料表
  • 图例
  • 空调通风平面图
  • 屋顶平面图
  • 空调机房详图
  • 空调冷热水系统流程图
  • 防排烟系统图

附件详情

稿件为江苏省某便民服务中心空调通风设计施工图纸;由国内大院设计;工程总建筑面积12800平米,建筑地上共8层,高32.4米。
设计范围:该建筑的空调、通风、防排烟系统设计。冷热源选用2台制冷量900kw的风冷螺杆式热泵机组……

,图纸共18张。

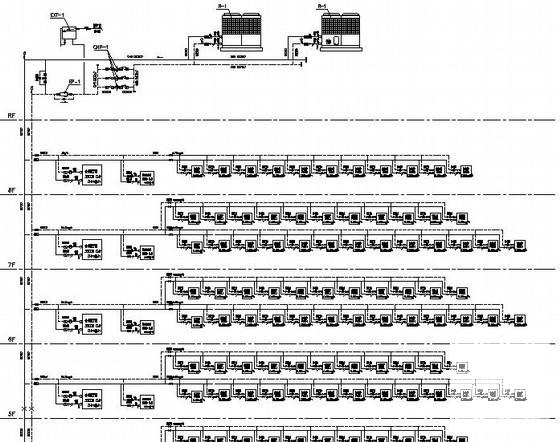

空调冷热水系统流程图

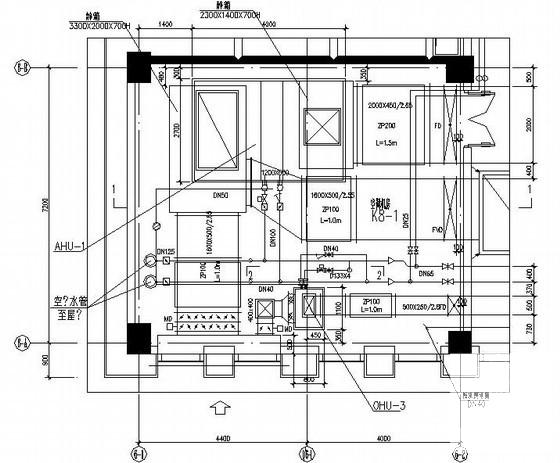

机房详图

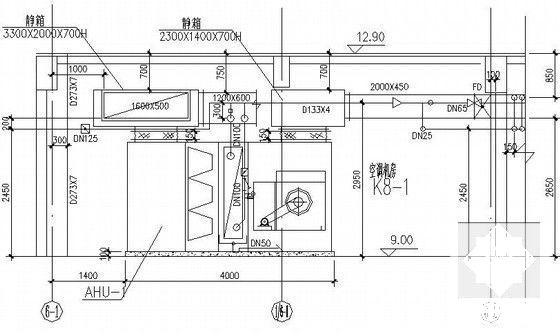

机房剖面

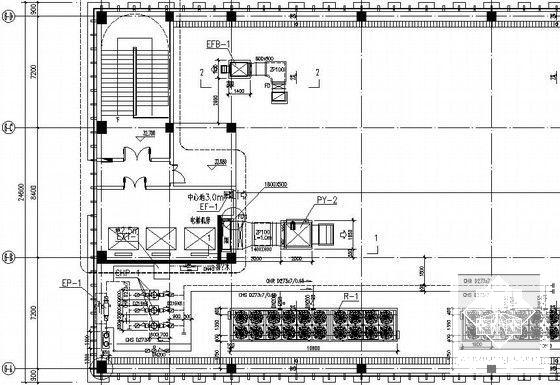

屋面空调平面

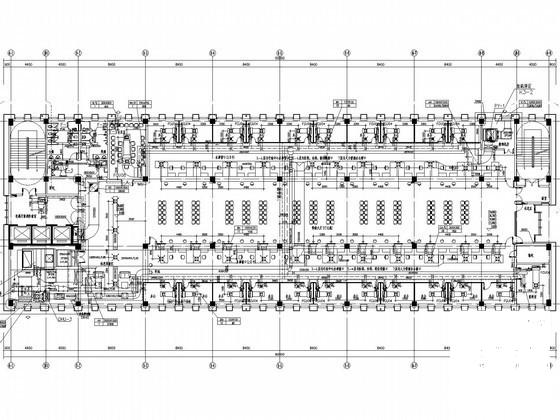

大厅空调平面

机房详图2

空调平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 便民服务中心设计 - 1
    便民服务中心设计 - 1
  • 便民服务中心设计 - 2
    便民服务中心设计 - 2
  • 便民服务中心设计 - 3
    便民服务中心设计 - 3
  • 便民服务中心设计 - 4
    便民服务中心设计 - 4
  • 便民服务中心设计 - 5
    便民服务中心设计 - 5
  • 便民服务中心设计 - 6
    便民服务中心设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
