13300平米7层门诊住院楼空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13300平方米
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

一、项目概要:

该项目位于湖北省,是一个多层门诊住院楼建筑,地上7层,建筑面积13300平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,空调通风排烟平面图,空调水系统平面图,医用气体平面图,防排烟平面图,屋面空调平面图,空调水系统原理图,防排烟系统原理图,医用气体系统原理图等...

二、空调系统:

1.冷热源:采用风冷螺杆式热泵机组...

2.风系统:采用风机盘管加新风系统,双制式分体空调,单冷分体空调...

3.水系统:采用两管制一次泵变流量系统...

三、通风系统:

卫生间,UPS间,配电间,水泵房,药房,负压吸引等采用自然进风、机械通风系统,换气次数分别为10、10、15、8、3、6次/h...

二层空调通风防烟平面图

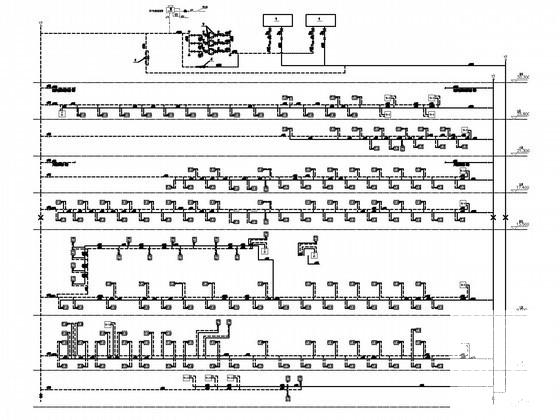

空调水系统图

四层空调通风平面图

五层空调通风防烟平面图

六层空调通风平面图

七层空调通风平面图

三层空调通风防烟平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 住院楼空调 - 1
    住院楼空调 - 1
  • 住院楼空调 - 2
    住院楼空调 - 2
  • 住院楼空调 - 3
    住院楼空调 - 3
  • 住院楼空调 - 4
    住院楼空调 - 4
  • 住院楼空调 - 5
    住院楼空调 - 5
  • 住院楼空调 - 6
    住院楼空调 - 6
  • 住院楼空调 - 7
    住院楼空调 - 7
  • 住院楼空调 - 8
    住院楼空调 - 8
以上是部分截图,请下载附件后查看完整高清内容
