3层平米现代交通建筑空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21966平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目是一个现代交通建筑,地上3层,建筑面积约21966平米。图纸内容包含设计及施工说明,主要设备材料表及图例,空调水系统流程图,热泵机组空调水系统图,空调风管平面图,空调水管平面图,膨胀水箱详图,空调机房平、剖面图,空调机房平面图、剖面图等...

二、空调系统:

1.冷热源:采用风冷热泵机组(风冷螺杆机组)...

2.风系统:采用风机盘管加新风系统,分体式风冷机组,全新风系统...

3.水系统:采用二管制...

三、 通风防排烟 系统:

一层商场采用自然排烟方式;二层西区内区办公室、会议室及内走道为一个防烟分区,采用自然排烟方式, 开窗面积满足规范要求。商场、办公室、会议室、贵宾室、二层东区各类设备机房、网络中心、会议室等均设有机械排风系统,排风量为新风量的80~85%,以保证新风进入。一层水泵房、变压器室、储藏室、柴油发电机房等设备用房均设有机械送、排风系统(水泵房为自然进风)。低压配电室、应急配电间采用自然进、排风方式。公共厕所设有机械排风系统,换气次数按10~15次/小时计算...

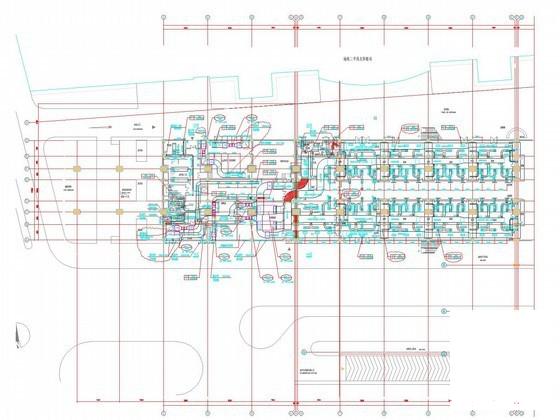

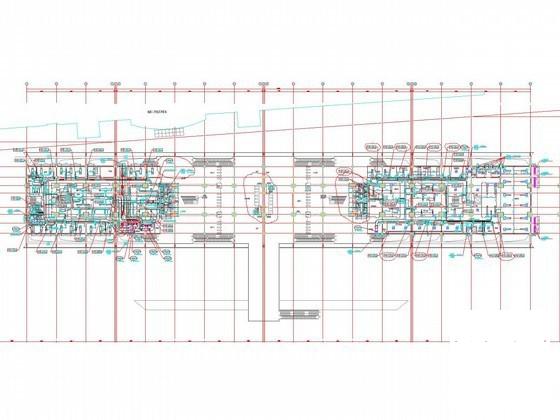

0.000标高层空调风管平面图(二)

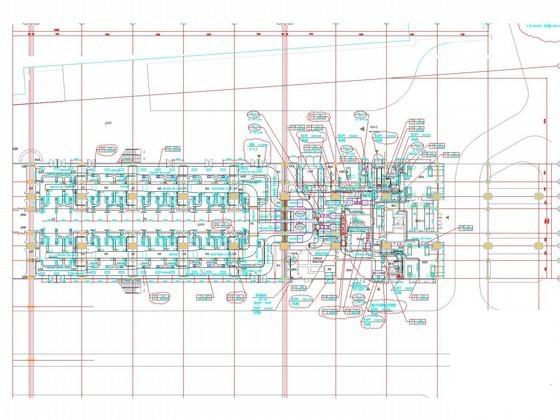

6.000标高层空调风管平面图

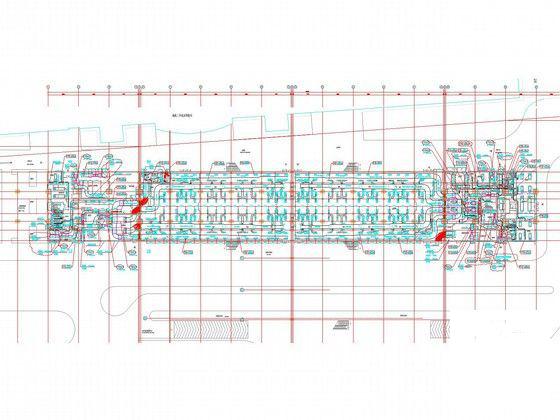

一层空调风管平面图

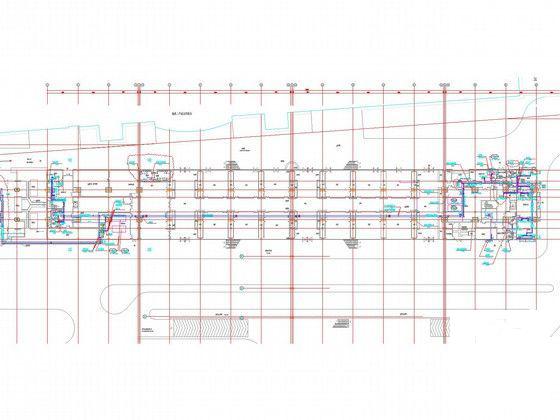

一层空调水管平面图

空调水系统流程图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
