23层科研实验楼空调通风排烟系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:科研,文化
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:近代张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:
为高层实验楼;高度93m,地下2层,地上23层...
二、空调系统:
1.该项目采用一拖多变冷媒流量(VRF)多联机系统加独立新风系统。
2.室内机主要采用天花板嵌入式(四面气流)和超薄天花板内藏风管式。
3.空调新风考虑到卫生要求采用全新风机组,办公会议楼层采用全新风机并带入VRF系统,实验楼层的办公室新风由实验室补风系统负担...
三、通风系统:
1.卫生间设机械排风设施,排风量按换气次数8~10次/h计算。
2.该项目实验室换气次数大(局部房间换气次数达到25次以上)且为全排风,故对室外新风进行单独处理,采用一拖一单元式全新风空调机组...
四、防排烟系统:
长度超过20米的内走道及面积超过100平方米的靠外墙房间设自然排烟系统,每层均在走道两端设置4个自然排烟口,自然排烟窗高于室内净高1/2且可开启外窗有效面积不小于走道排烟面积的2%...

图纸共52张。

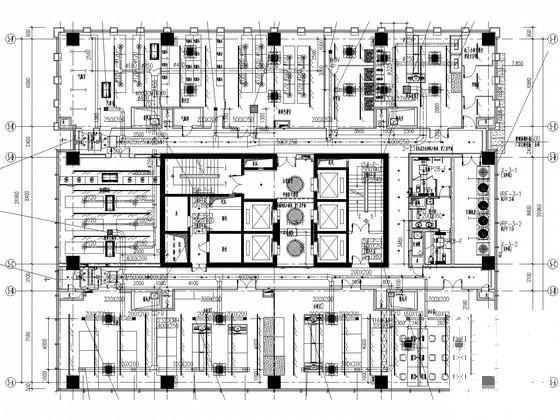

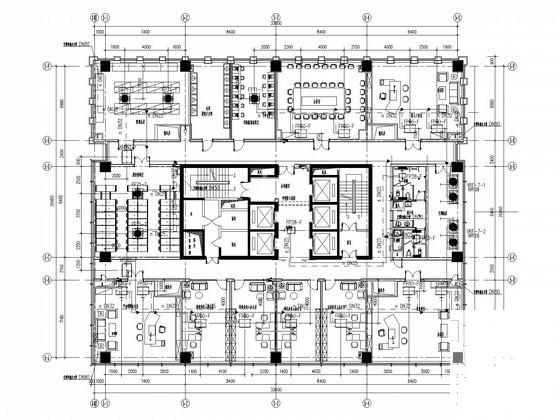

空调冷媒管平面图

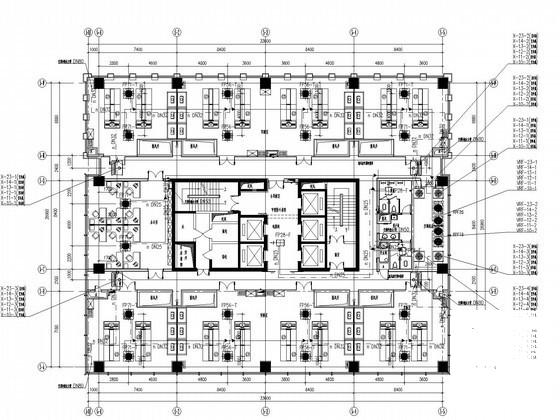

冷凝水管平面图

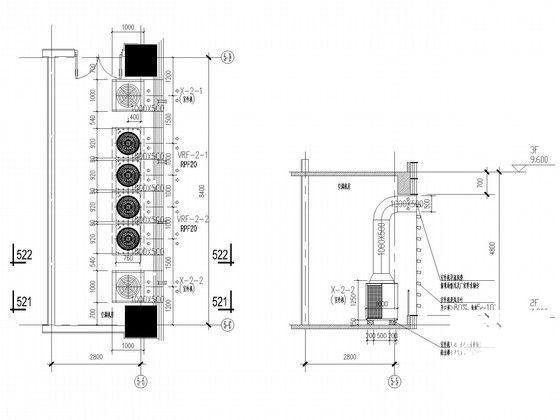

机房平面剖面图

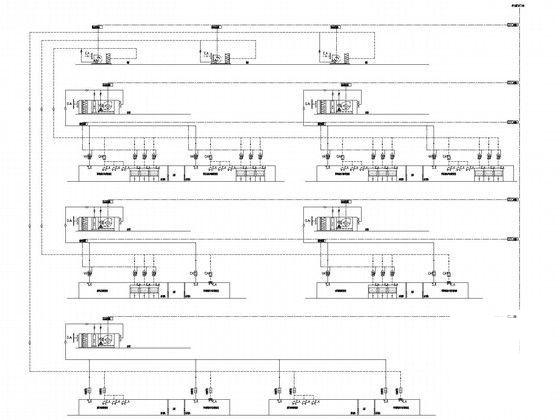

实验室通风系统自控示意图

通风系统图

屋面通风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 科研实验楼设计图纸 - 1
    科研实验楼设计图纸 - 1
  • 科研实验楼设计图纸 - 2
    科研实验楼设计图纸 - 2
  • 科研实验楼设计图纸 - 3
    科研实验楼设计图纸 - 3
  • 科研实验楼设计图纸 - 4
    科研实验楼设计图纸 - 4
  • 科研实验楼设计图纸 - 5
    科研实验楼设计图纸 - 5
  • 科研实验楼设计图纸 - 6
    科研实验楼设计图纸 - 6
  • 科研实验楼设计图纸 - 7
    科研实验楼设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
