7500平米33层高档住宅楼区采暖及通风排烟设计施工CAD图纸

附件详情

一、项目概要
该项目位于寒冷地区，项目内容包括5栋建筑；建筑物高度为98.10m，各单体建筑面积均为15587.57m；地上33层，地下2层；功能有住宅，储藏室；建筑性质为住宅楼。

设计范围：建筑的防排烟设计，采暖设计，地下室通风设计。

二、设计内容
1.热源部分：热源为设置在小区内地下室的换热站，要求供回水温度为50/40°C，补水定压均由换热站内解决，采暖系统分为高低两个区；

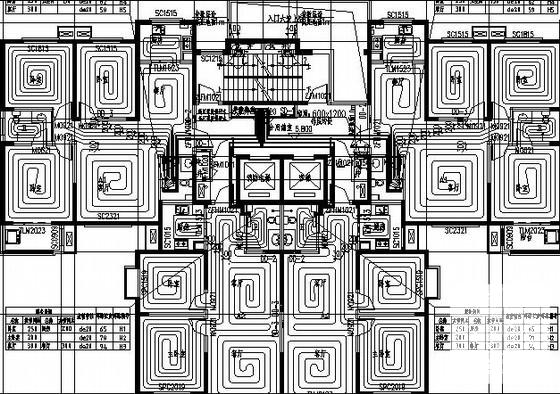

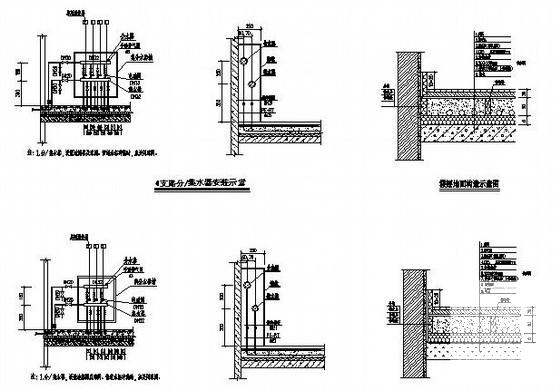

2.采暖设计：采暖立管采用下供下回双管异程式机械循环。1至17层为低区，18至33层为高区。采暖系统为分室独立系统，室内系统为低温热水地板辐射采暖；地敷管采用PE-RT管......
3.采暖设计：采暖立管采用下供下回双管异程式机械循环.....
4.通风及防排烟系统：

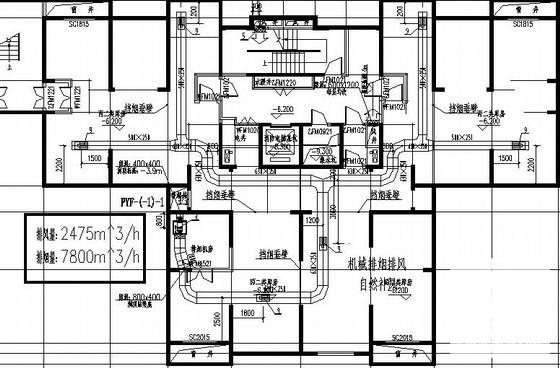

（1）本建筑地下二层需要设置机械排烟，地下一层自然通风排烟。地下共2层，每层分为2个防火分区，防火分区面积约为380m2，设6个防烟分区；
（2）控制方式：检测到地下室某处有烟时候关闭其他防烟分区的远动防火多页排烟口，排烟风机由低速转为高速，连锁关闭其他非消防通风设备。启闭方式为：就近手动启闭控制室远程启闭。
（3）该项目合用前室分段设正压送风系统，各系统送风量：22500m3/h，每层均设置常闭型加压送风口；着火时，打开着火层及上下层加压送风口及对应风机.....

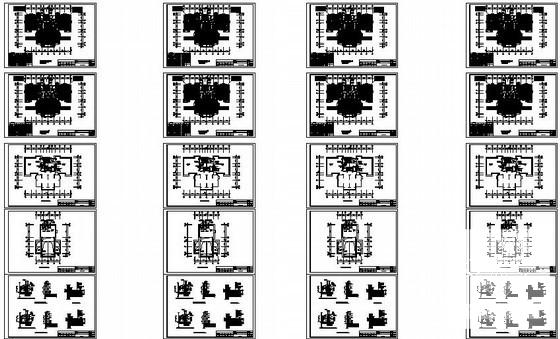

，图纸共80张。
