7160平米会展中心建筑水暖CAD施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：文化
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：7160平方米
  • 建筑地上层数：1层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：38张
  • 地下室用途：商业,其它
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：污废分流,雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：中危险级Ⅰ级
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：15
  • 大样节点：泵房,卫生间,设备房布置
  • 项目所在地：北京

附件详情

  • 设备专业设计及施工说明
  • 图例 主要设备明细表
  • 地下一层空调通风平面
  • 首层空调通风平面
  • 屋顶空调设备平面
  • 地下一层采暖平面
  • 首层采暖平面
  • 地下一层给排水平面
  • 首层给排水平面
  • 屋顶雨水排水平面
  • 地下一层消火栓平面
  • 首层消火栓平面
  • 地下一层喷洒平面
  • 首层喷洒平面
  • 换热站设备位置大样
  • 设备机房通风平面
  • 地下一层采暖地沟平面
  • 卫生间大样
  • 污水泵房大样
  • 空调系统透视图
  • 消火栓系统透视图
  • 喷洒系统透视图
  • 采暖系统透视图

附件详情

该项目位于北京,该项目建筑面积7160平方米。地下一层，地上一层。使用功能分别为：展厅会议办公等，地下一层设有热力换热站、首层设有大报告厅；
该项目设备专业包括采暖系统、空调通风系统、生活上水系统污水排水系统、雨水排水系统、消火栓给水系统、自动喷洒给水系统；
共计38张图纸；

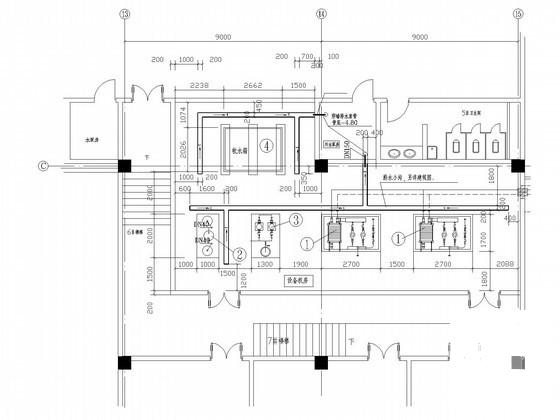

换热站设备位置平面

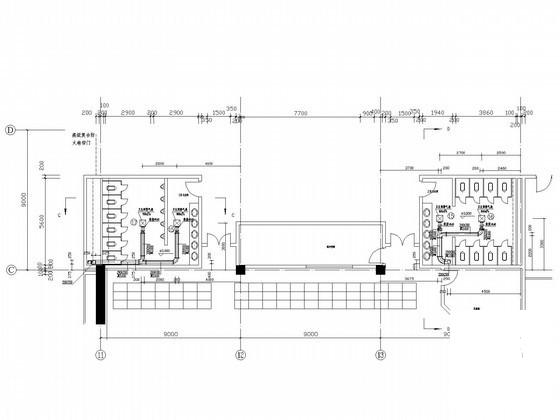

卫生间排风平面图

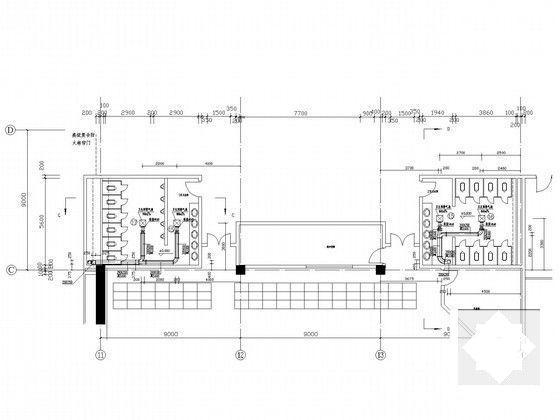

卫生间排风平面图

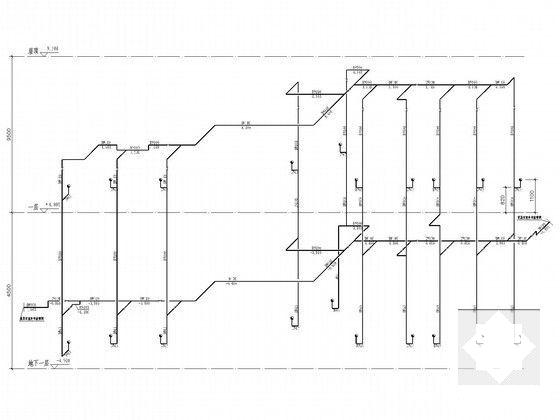

消火栓系统透视图

空调系统透视图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 建筑水暖施工图纸 - 1
    建筑水暖施工图纸 - 1
  • 建筑水暖施工图纸 - 2
    建筑水暖施工图纸 - 2
  • 建筑水暖施工图纸 - 3
    建筑水暖施工图纸 - 3
  • 建筑水暖施工图纸 - 4
    建筑水暖施工图纸 - 4
  • 建筑水暖施工图纸 - 5
    建筑水暖施工图纸 - 5
  • 建筑水暖施工图纸 - 6
    建筑水暖施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
