12层高级经济管理部门强弱电施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:115张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计:电气照明,其它
  • 弱电设计: 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,综合布线系统,智能化集成,呼应信号及信息显示,其它

附件详情

  • 封面
  • 资料目录
  • 材料表
  • 弱电设计总说明
  • 弱电系统图
  • 一~四层 弱电平面图
  • 三~五层及设备层弱电平面图
  • 六~九层弱电平面图
  • 十~十二层及屋顶层弱电平面图
  • 视频监控及入侵报警系统图
  • 门禁系统图
  • 门禁系统安装详图
  • 可视对讲系统图
  • 地下平面图
  • 夹层平面图
  • 一~十二层平面图
  • 设备层平面图
  • 屋顶平面图
  • 地下层~夹层照明配电平面图
  • 二层~五层照明配电平面图
  • 设备层~八层照明配电平面图
  • 九层~十二层照明配电平面图
  • 顶层照明配电平面图
  • 顶层照明配电平面图
  • 10kV配电系统图
  • 10kV/0.4kV配电系统图
  • 配电系统图
  • 竖向配电系统图
  • 变配电所设备布置及接地平面图
  • 变配电所提土建资料
  • ……

附件详情

办公大楼为地下1层地上12层的高层建筑,建筑主体高度52.4m,主要功能为金融服务及办公。智能化弱电系统作为信息化业务应用和现代化物业管理的重要手段,对办公大楼今后各项业务和服务的高效开展具有举足轻重的作用。要求智能化弱电系统设计能充分理解各项业务和管理要求,利用先进的信息技术、控制技术、多媒体技术,在满足业务和管理需求的基础上,力争将该项目建成金融服务及办公建筑智能化系统工程的典范和样板。
设计范围:1.火灾自动报警及消防联动控制系统; 2.安防、综合布线点等设计由专业公司和装修公司二次深化设计,该资料仅考虑预留路径。
该资料包括火灾自动报警、消防设备联动控制、消防对讲通信。整个系统主要设备有:消防报警主机、联动控制器、感烟探测器、感温探测器、信号模块、控制模块等。消防控制主机设于消防控制室内。
该资料还主要包括装修电气照明、插座、空调用电、弱电系统;消防报警系统见原设计。
办公大楼是对外服务和业务办公的金融办公建筑,安全防范系统的主要目的是通过设置视频监控、防盗报警、门禁管理系统、离线式巡更系统等既可独立运行,又可统一协调管理的多功能、全方位、立体化安防自动化管理系统,从而建立起一套完善的、功能强大的技术防范体系,以满足该项目对安全和管理的需要,配合人员管理,实现人防与技防的统一与协调。根据本建筑类别特点,设置视频监控系统、入侵报警系统、电子巡更系统。
,图纸共115张。

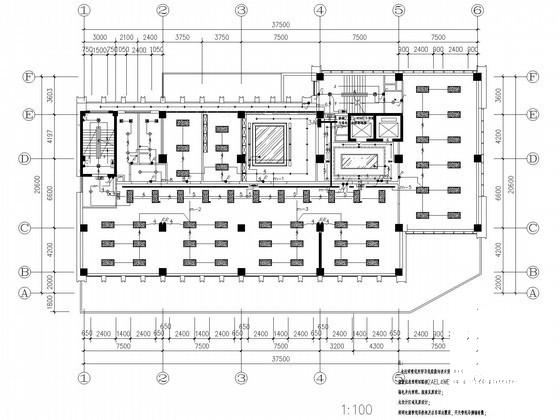

三层 照明平面图

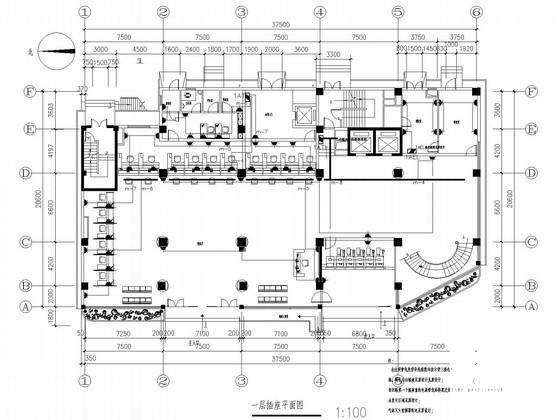

一层插座平面图

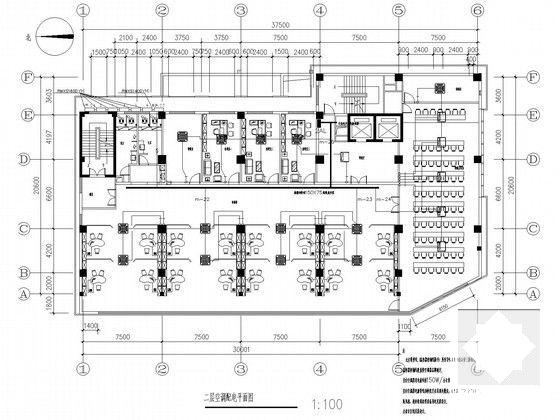

二层空调配电平面图

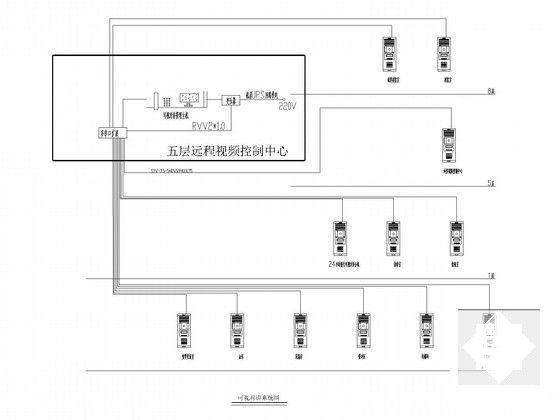

可视对讲系统图

配电系统图

照明配电平面图

视频监控及入侵报警系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 施工图纸管理 - 1
    施工图纸管理 - 1
  • 施工图纸管理 - 2
    施工图纸管理 - 2
  • 施工图纸管理 - 3
    施工图纸管理 - 3
  • 施工图纸管理 - 4
    施工图纸管理 - 4
  • 施工图纸管理 - 5
    施工图纸管理 - 5
  • 施工图纸管理 - 6
    施工图纸管理 - 6
  • 施工图纸管理 - 7
    施工图纸管理 - 7
以上是部分截图,请下载附件后查看完整高清内容
